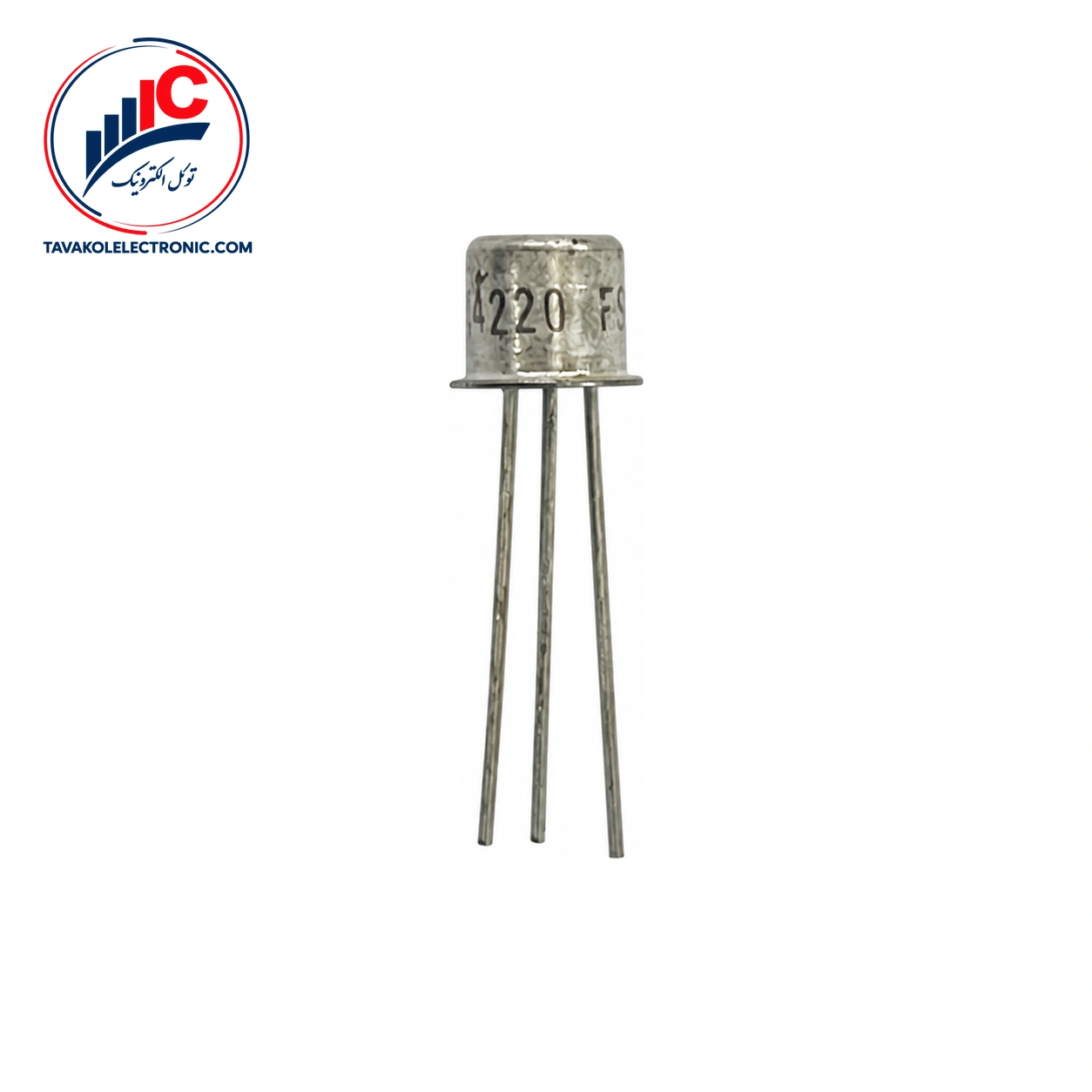

2N4220 محصول InterFET و یک JFET کانال N است که برای مراحل تقویتکننده حساس در طراحیهای میانفرکانس در نظر گرفته شده است. از کاربردهای این قطعه میتوان به میکسر، اسیلاتور، تقویتکنندههای سیگنال کوچک و تقویتکنندههای VHF اشاره کرد.
در مدارهایی که مشخصههای سیگنال کوچک، رفتار فرکانسی، ظرفیتهای ورودی و انتقال معکوس اهمیت دارند، بررسی پارامترهای آزمون پیش از سفارش کمککننده است. برای مقایسه گزینههای مرتبط میتوانید از عبارت مشاهده ماسفت استفاده کنید.
مقادیر زیر برای کدهای سفارش این قطعه و 2N4220A در شرایط آزمون اعلامشده ارائه شدهاند. بنابراین حداقل و حداکثرها باید همراه با همان شرایط اندازهگیری تفسیر شوند.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع قطعه | N-channel JFET | — |
| ولتاژ شکست گیت-سورس | حداقل -30 V | VDS = 0 V، IG = -1 μA |
| جریان اشباع درین-سورس | حداقل 0.5 تا حداکثر 3 mA | VGS = 0 V، VDS = 15 V، پالسی |
| ولتاژ قطع گیت-سورس | حداکثر -4 V | VDS = 15 V، ID = 0.1 nA |
| ترارسانایی مستقیم | حداقل 1000 تا حداکثر 4000 μS | VDS = 15 V، VGS = 0 V، f = 1 kHz |
| ظرفیت ورودی | حداکثر 6 pF | VDS = 15 V، VGS = 0 V، f = 1 MHz |
ترارسانایی مستقیم در فرکانس 100 MHz حداقل 750 μS و ظرفیت انتقال معکوس در فرکانس 1 MHz حداکثر 2 pF مشخص شده است. نویزفاکتور نیز در شرایط VDS = 15 V، VGS = 0 V، فرکانس 100 Hz و RG = 1 MΩ حداکثر 2.5 dB اعلام شده است.
محدودیتهای مطلق شامل ولتاژ معکوس گیت-سورس و گیت-درین حداکثر -30 V، جریان مستقیم گیت حداکثر 10 mA و توان تلفاتی پیوسته حداکثر 300 mW هستند. بازه دمای پیوند نیز از -55 تا 150 درجه سانتیگراد اعلام شده است.
کدهای سفارش این قطعه در گزینههای TO-72، TO-92، SOT23، COT و CFT ارائه میشوند. انتخاب پکیج باید بر اساس فضای برد، روش مونتاژ و الگوی نصب مدار انجام شود؛ شباهت ظاهری دو قطعه بهتنهایی برای جایگزینی کافی نیست.
هنگام استعلام، پکیج موردنیاز را همراه با تعداد سفارش اعلام کنید تا نسخه موردنظر دقیقتر بررسی شود. این موضوع بهویژه زمانی مهم است که طراحی شما برای یک شکل نصب یا ابعاد مشخصی از قطعه آماده شده باشد.
قیمت و موجودی این قطعه ممکن است بر اساس نوع پکیج و تعداد سفارش متفاوت باشد. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی را فراهم میکند. برای دریافت اطلاعات، پارتنامبر، پکیج موردنظر و تعداد را اعلام کنید.
امکان دریافت پیشفاکتور و ارسال به سراسر کشور وجود دارد و خرید با ضمانت اصالت کالا انجام میشود. توکل الکترونیک همچنین در بازار جمهوری تهران حضور فیزیکی دارد.
این قطعه یک JFET کانال N از محصولات InterFET است و برای مراحل تقویتکننده حساس در طراحیهای میانفرکانس، میکسر، اسیلاتور، تقویتکننده سیگنال کوچک و تقویتکننده VHF معرفی شده است.
گزینههای اعلامشده شامل TO-72، TO-92، SOT23، COT و CFT هستند. پکیج دقیق موردنیاز را هنگام استعلام همراه با تعداد سفارش اعلام کنید.
این اطلاعات برای بررسی اولیه کاربرد دارند، اما انتخاب نهایی باید با توجه به شرایط آزمون، نیاز واقعی مدار و محدودیتهای مطلق انجام شود.
2N4220 یک JFET کانال N از InterFET با گزینههای بستهبندی متنوع و کاربرد در مدارهای تقویت و فرکانسی است. برای دریافت قیمت، موجودی و پیشفاکتور، پارتنامبر، پکیج و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
| Part Number | 2N4220 |
|---|---|
| پکیج | TO-72; TO-92; SOT23; COT; CFT |
| Channel Type | N-Channel |
