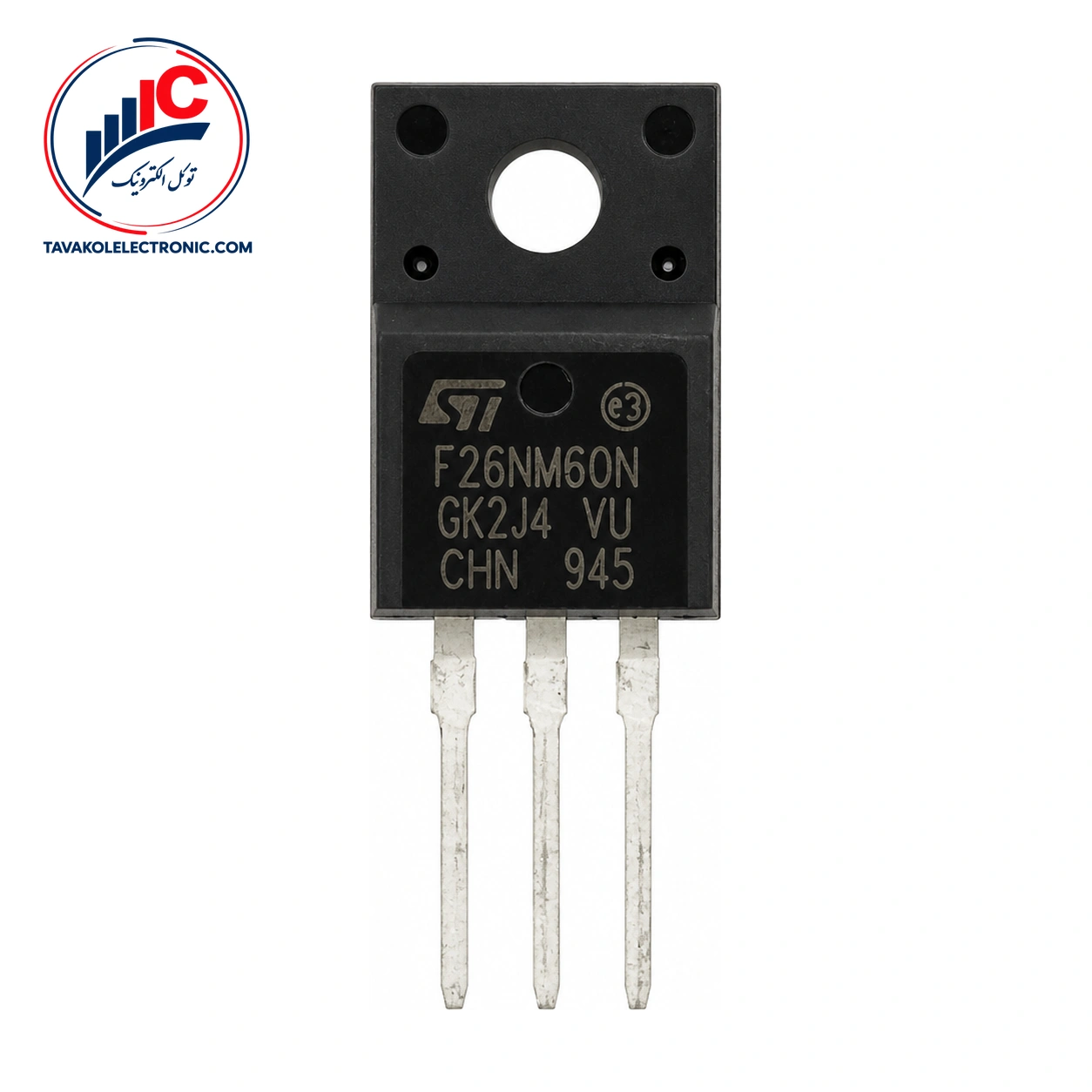

ماسفت STF26NM60N

ویژگی‌ها
Part NumberSTF26NM60N
پکیجTO-220-3
Channel TypeN-Channel
مشخصات فنیVDS: 600 V, ID: 20 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

STF26NM60N یک ماسفت قدرت N-channel از STMicroelectronics است که برای کاربردهای سوئیچینگ طراحی شده و از فناوری MDmesh™ II استفاده می‌کند. این قطعه در پکیج TO-220FP عرضه می‌شود؛ بنابراین تطبیق پارت‌نامبر و پکیج، پیش از سفارش اهمیت دارد.

برای بررسی گزینه‌های مرتبط، عبارت مشاهده ماسفت را دنبال کنید و مشخصات قطعه را با نیاز مدار خود مقایسه کنید.

معرفی ماسفت STF26NM60N

این ماسفت برای مدارهایی مناسب است که عملکرد سوئیچینگ و بررسی پارامترهای گیت، درین و سورس در آن‌ها اهمیت دارد. ولتاژ شکست درین-سورس حداقل 600 V است. همین مقدار در بخش محدودیت مطلق نیز به‌عنوان بیشینه ولتاژ درین-سورس ثبت شده است؛ بنابراین نباید آن را به‌عنوان ولتاژ کاری پیشنهادی یا شرایط عادی مدار در نظر گرفت.

پکیج TO-220FP یکی از مشخصات مهم برای تطبیق قطعه با طراحی است. پیش از سفارش، نوع پکیج و شرایط نصب و دفع حرارت مدار خود را بررسی کنید.

پارامترهای مهم STF26NM60N برای انتخاب

مقاومت روشن درین-سورس، در شرایط VGS = 10 V، جریان ID = 10 A و TCASE = 25 °C، مقدار typical برابر با 0.135 Ω و مقدار maximum برابر با 0.165 Ω دارد. شارژ کل گیت نیز در شرایط اعلام‌شده، 60 nC به‌صورت typical است. این پارامترها برای مقایسه قطعه با نیاز درایور و مدار سوئیچینگ کاربرد دارند.

پارامتر مقدار
نوع قطعه ماسفت قدرت N-channel
فناوری MDmesh™ II
پکیج TO-220FP
ولتاژ شکست درین-سورس حداقل 600 V
مقاومت روشن درین-سورس 0.135 Ω typ.؛ 0.165 Ω max.
شارژ کل گیت 60 nC typ.

مشخصات الکتریکی STF26NM60N

ولتاژ آستانه گیت بین 2 V حداقل، 3 V typical و 4 V maximum اعلام شده است. این مشخصه در شرایط VDS = VGS و ID = 250 µA، با TCASE = 25 °C مگر آنکه خلاف آن مشخص شده باشد، ارائه شده است. ولتاژ آستانه گیت را نباید به‌تنهایی معادل ولتاژ راه‌اندازی کامل در نظر گرفت و شرایط واقعی مدار درایو باید جداگانه بررسی شود.

ظرفیت ورودی typical برابر با 1800 pF است که در VDS = 50 V، فرکانس 1 MHz و VGS = 0 V مشخص شده است. زمان تأخیر روشن‌شدن نیز 13 ns به‌صورت typical است؛ این مقدار در شرایط VDD = 300 V، ID = 10 A، RG = 4.7 Ω و VGS = 10 V ثبت شده است. هنگام مقایسه قطعات، یکسان بودن شرایط اندازه‌گیری اهمیت دارد.

محدودیت‌های مطلق و نکات طراحی

حداکثر جریان درین پیوسته 20 A در TC = 25 °C و 12.6 A در TC = 100 °C است. هر دو مقدار، محدودیت مطلق هستند و نباید به‌عنوان جریان کاری تضمین‌شده برای هر مدار استفاده شوند. حداکثر ولتاژ گیت-سورس نیز ±30 V اعلام شده است.

محدوده دمای اتصال از 55- تا 150 °C به‌عنوان محدودیت مطلق مشخص شده است. انتخاب نهایی باید با توجه به ولتاژ، جریان، شرایط حرارتی و شیوه نصب واقعی مدار انجام شود.


خرید، قیمت و موجودی STF26NM60N

برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. خرید با ضمانت اصالت کالا، به‌صورت فروش تکی و تعدادی امکان‌پذیر است. برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد. ارسال به سراسر کشور انجام می‌شود و امکان حضور فیزیکی در بازار جمهوری تهران فراهم است.


سؤالات متداول درباره STF26NM60N

STF26NM60N چه نوع قطعه‌ای است؟

این قطعه یک ماسفت قدرت N-channel از STMicroelectronics است که برای کاربردهای سوئیچینگ در نظر گرفته شده و از فناوری MDmesh™ II استفاده می‌کند.

پکیج این ماسفت چیست؟

پکیج آن TO-220FP است. پیش از سفارش، سازگاری پکیج با شرایط نصب و طراحی مدار خود را بررسی کنید.

مقاومت روشن درین-سورس آن چقدر است؟

مقاومت روشن درین-سورس در شرایط VGS = 10 V، ID = 10 A و TCASE = 25 °C، مقدار 0.135 Ω به‌صورت typical و 0.165 Ω به‌صورت maximum دارد.


جمع‌بندی و سفارش ماسفت STF26NM60N

اگر برای یک کاربرد سوئیچینگ به ماسفت قدرت N-channel با فناوری MDmesh™ II، پکیج TO-220FP، ولتاژ شکست درین-سورس حداقل 600 V و شارژ گیت typical برابر با 60 nC نیاز دارید، این قطعه می‌تواند در فهرست بررسی شما قرار گیرد. برای دریافت قیمت، موجودی یا پیش‌فاکتور، پارت‌نامبر را برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

STF26NM60N

پکیج

TO-220-3

Channel Type

N-Channel

مشخصات فنی

VDS: 600 V, ID: 20 A
