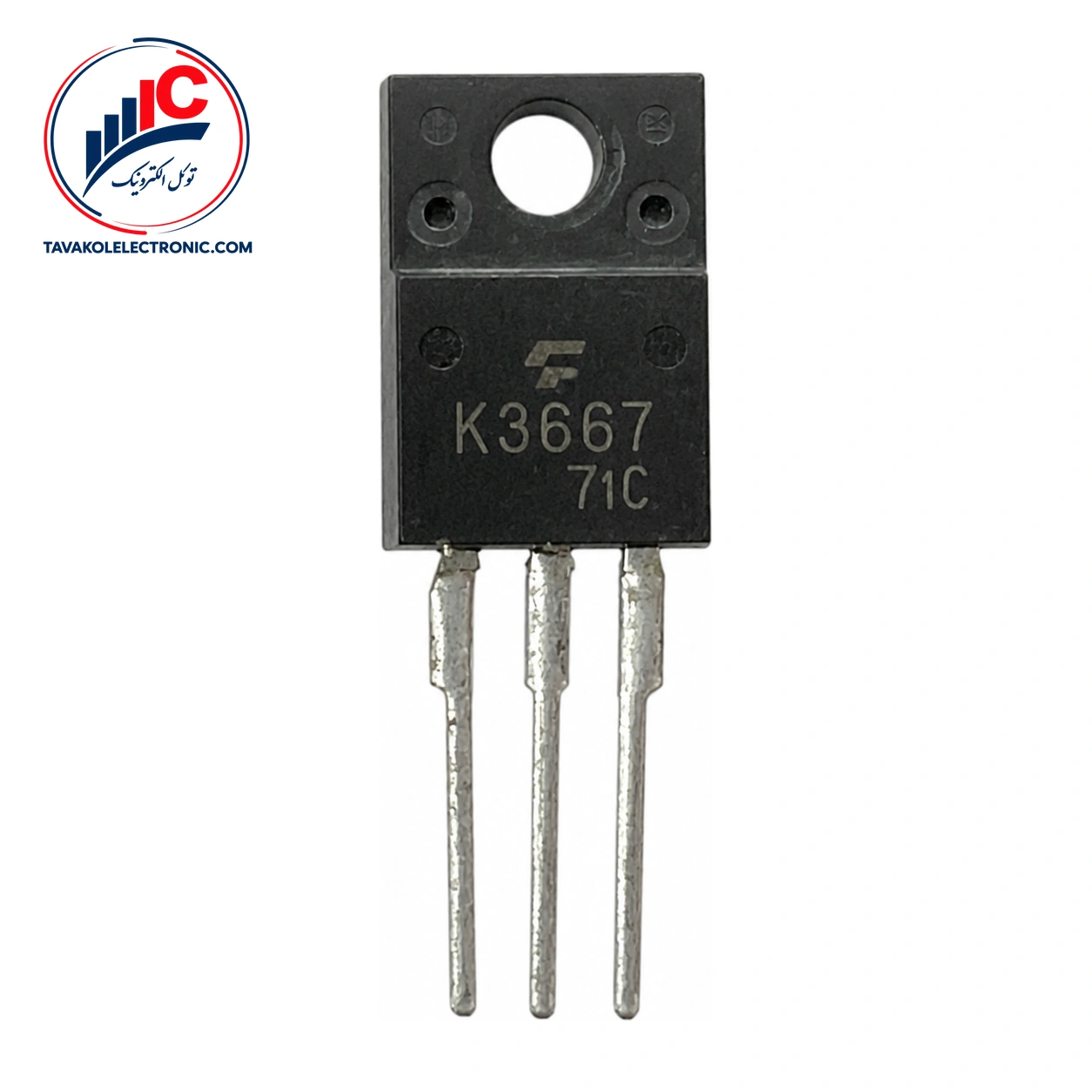

ماسفت 2SK3667 ساخت Toshiba، یک ماسفت سیلیکونی کانال N از نوع π-MOSVI است. کاربرد این قطعه در رگولاتورهای سوئیچینگ تعریف شده و برای انتخاب آن باید نوع کانال، پکیج، آرایش پایه‌ها و شرایط مدار را کنار هم در نظر گرفت.
این قطعه برای طراحانی مناسب است که در انتخاب ماسفت به مقاومت روشن، ولتاژ آستانه، مشخصات سوئیچینگ و شارژ گیت توجه می‌کنند. مقادیر الکتریکی هم باید همراه با شرایط آزمون خوانده شوند؛ بنابراین استفاده از آن‌ها بیرون از شرایط ذکرشده، مبنای دقیقی برای طراحی نیست.
کاربرد مشخص این قطعه، مدارهای رگولاتور سوئیچینگ است. مقاومت روشن درین-سورس RDS(ON) در VGS برابر 10 V و ID برابر 4 A، مقدار تیپیک 0.75 Ω و حداکثر 1.0 Ω دارد.
شارژ کل گیت Qg مقدار تیپیک 33 nC دارد؛ این مقدار در VDD تقریباً 400 V، VGS برابر 10 V و ID برابر 7.5 A مشخص شده است. زمان‌های سوئیچینگ تیپیک نیز شامل زمان خیز 20 ns، زمان روشن‌شدن 50 ns، زمان افت 35 ns و زمان خاموش‌شدن 150 ns هستند. این زمان‌ها در شرایط آزمون ID برابر 4 A، RL برابر 50 Ω و VDD برابر 200 V اعلام شده‌اند.
جدول زیر مهم‌ترین مشخصات برای بررسی اولیه را خلاصه می‌کند:
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت سیلیکونی کانال N، π-MOSVI |
| کاربرد | رگولاتور سوئیچینگ |
| پکیج | TOSHIBA 2-10U1B؛ JEITA SC-67 |
| آرایش پایه‌ها | 1: Gate؛ 2: Drain؛ 3: Source |
| RDS(ON) | 0.75 Ω تیپیک؛ 1.0 Ω حداکثر، در VGS=10 V و ID=4 A |
| Vth | از 2.0 تا 4.0 V، در VDS=10 V و ID=1 mA |
VDSS برابر 600 V و VGSS برابر ±30 V هستند؛ هر دو در محدوده محدودیت‌های مطلق قرار می‌گیرند و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شوند. حداکثر جریان DC درین ID برابر 7.5 A و حداکثر جریان پالسی IDP برابر 30 A برای پالس 1 ms است.
پکیج این قطعه TOSHIBA 2-10U1B و شناسه متناظر آن JEITA SC-67 است. ترتیب پایه‌ها به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. پیش از نصب، شکل پکیج و مسیرهای برد را با همین آرایش تطبیق دهید تا اتصال‌ها اشتباه نشوند.
حداقل مقدار ادمیتانس انتقال مستقیم |Yfs| برابر 1.5 S و مقدار تیپیک آن 5.5 S است؛ این مقادیر در VDS برابر 10 V و ID برابر 4 A مشخص شده‌اند. جریان قطع درین IDSS نیز حداکثر 100 µA در VDS برابر 600 V و VGS برابر 0 V است.
برای استعلام قیمت و موجودی روز 2SK3667 با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد. ارسال به سراسر کشور فراهم است.
پیش از ثبت سفارش، پارت‌نامبر، پکیج TOSHIBA 2-10U1B، آرایش پایه‌ها و شرایط کاری مدار خود را بررسی کنید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش و ارائه ضمانت اصالت کالا را دارد. برای دریافت قیمت یا بررسی موجودی، نام دقیق قطعه و تعداد موردنیاز را اعلام کنید.
این قطعه یک ماسفت سیلیکونی کانال N از نوع π-MOSVI است و برای رگولاتورهای سوئیچینگ به‌کار می‌رود.
پکیج آن TOSHIBA 2-10U1B، متناظر با JEITA SC-67، است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس تعیین شده است.
RDS(ON) در VGS برابر 10 V و ID برابر 4 A، مقدار تیپیک 0.75 Ω و حداکثر 1.0 Ω دارد.
2SK3667 یک ماسفت کانال N ساخت Toshiba برای رگولاتورهای سوئیچینگ است که با پکیج 2-10U1B، آرایش پایه مشخص، RDS(ON) اعلام‌شده و زمان‌های سوئیچینگ تیپیک ارائه میشود. برای مقایسه با انواع ماسفت، ابتدا نوع کانال، پکیج، پایه‌ها و شرایط کاری مدار را بررسی کنید. سپس برای استعلام قیمت، موجودی و ثبت سفارش با توکل الکترونیک در ارتباط باشید.
| Part Number | 2SK3667 |
|---|---|
| پکیج | TOSHIBA 2-10U1B; JEITA SC-67 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 600 V, ID: 7.5 A |
