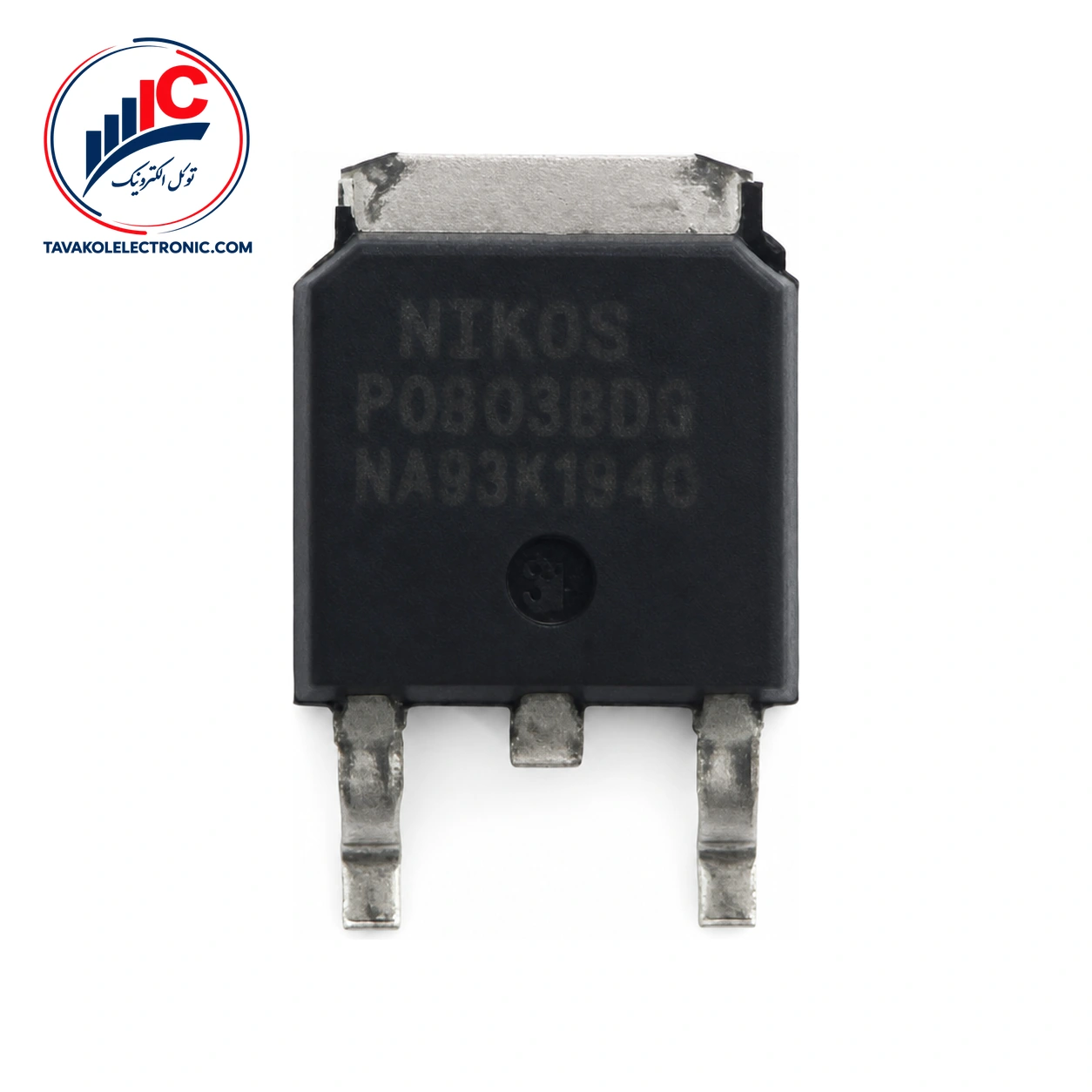

P0903BDG یک ماسفت N-Channel از نوع لاجیک‌لول و enhancement-mode است که توسط Niko ارائه میشود. این قطعه در پکیج بدون سرب TO-252 (DPAK) عرضه میشود. هنگام انتخاب قطعه، تطبیق پارت‌نامبر، نوع پکیج و آرایش پایه‌ها با مدار و الگوی مونتاژ اهمیت دارد.
ولتاژ شکست درین-سورس این ماسفت حداقل 25 V است. این مقدار در شرایط VGS = 0 V و ID = 250 µA مشخص شده و نباید بدون توجه به شرایط آزمون، به‌عنوان ولتاژ کاری عمومی در نظر گرفته شود. برای مقاومت روشن‌شدن نیز دو سطح تحریک گیت ارائه شده است.
| پارامتر | مقدار و شرایط آزمون |
|---|---|
| نوع کانال | N-Channel، لاجیک‌لول، enhancement-mode |
| پکیج | TO-252 (DPAK)، Lead-Free |
| ولتاژ شکست VDS | حداقل 25 V؛ VGS = 0 V، ID = 250 µA |
| RDS(on) در 10 V | 7.5 typ / 9.5 max mΩ؛ ID = 25 A |
| RDS(on) در 4.5 V | 11 typ / 16 max mΩ؛ ID = 20 A |
| شارژ کل گیت | 25 typ / 50 max nC؛ VDS = 10 V، VGS = 10 V، ID = 25 A |
مقاومت درین-سورس در حالت روشن، با درایو گیت 10 V و جریان درین 25 A، مقدار 7.5 mΩ به‌صورت typical و 9.5 mΩ به‌صورت maximum دارد. در درایو گیت 4.5 V و جریان 20 A، این مقادیر به‌ترتیب 11 mΩ typical و 16 mΩ maximum هستند. بنابراین مقایسه این اعداد باید با توجه به سطح واقعی تحریک گیت و جریان مدار انجام شود.
جریان درین در حالت روشن 50 A است؛ این مقدار تحت شرایط VDS = 10 V و VGS = 10 V مشخص شده است. ترارسانایی مستقیم نیز 32 S typical در VDS = 10 V و ID = 25 A اعلام شده است. شارژ کل گیت 25 nC typical و 50 nC maximum، در VDS = 10 V، VGS = 10 V و ID = 25 A است. این مشخصه برای بررسی هماهنگی قطعه با مدار درایو گیت کاربرد دارد.
دیود سورس-درین، جریان پیوسته 50 A در TC = 25 °C دارد. ولتاژ مستقیم این دیود در جریان سورس 25 A، با VGS = 0 V و TC = 25 °C، برابر 0.9 V typical و 1.3 V maximum است.
در پکیج TO-252 (DPAK)، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. ولتاژ گیت-سورس ±20 V یک Absolute Maximum است و نباید به‌عنوان سطح کاری عادی در نظر گرفته شود. حد جریان پیوسته در TC = 25 °C برابر 50 A و در TC = 100 °C برابر 35 A است؛ این اعداد نیز حد مجاز هستند، نه تضمین جریان دائم در هر شرایط.
محدوده دمای اتصال و ذخیره‌سازی از −55 °C تا 150 °C و حد توان تلفاتی در TC = 25 °C برابر 50 W است. این مقادیر هنگام بررسی شرایط حرارتی و طراحی مدار باید به‌عنوان حدود مجاز در نظر گرفته شوند.
برای خرید ماسفت، پارت‌نامبر P0903BDG، پکیج TO-252 و آرایش پایه‌ها را با نیاز پروژه تطبیق دهید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی را فراهم می‌کند. در صورت نیاز، دریافت پیش‌فاکتور نیز امکان‌پذیر است.
این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد. برای سفارش، تعداد مورد نیاز و شرایط تحویل را اعلام کنید تا موجودی بررسی شود. بررسی پارت‌نامبر پیش از سفارش، به‌خصوص در قطعاتی با پسوند مشابه، توصیه میشود.
این قطعه یک ماسفت N-Channel، لاجیک‌لول و enhancement-mode است و در پکیج بدون سرب TO-252 (DPAK) عرضه میشود.
در پکیج TO-252، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. جهت قطعه و الگوی PCB باید پیش از مونتاژ کنترل شود.
خیر. مقادیر جریان پیوسته، ولتاژ گیت-سورس و توان تلفاتی که به‌صورت Absolute Maximum ارائه شده‌اند، حد مجاز هستند و باید همراه با شرایط الکتریکی و حرارتی مدار بررسی شوند.
P0903BDG یک ماسفت N-Channel لاجیک‌لول با پکیج TO-252، مقاومت روشن‌شدن مشخص در دو سطح تحریک گیت و شارژ گیت تعریف‌شده است. برای انتخاب دقیق، VDS، سطح تحریک گیت، جریان مدار، آرایش پایه‌ها و شرایط حرارتی را هم‌زمان بررسی کنید. برای استعلام قیمت، موجودی و ثبت سفارش با توکل الکترونیک تماس بگیرید.
| Part Number | P0903BDG |
|---|---|
| پکیج | TO-252 (DPAK), Lead-Free |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 25 V, ID: 50 A |
