IRF232 یک ماسفت قدرت کانال N از نوع enhancement-mode ساخت Fairchild Semiconductor است. این قطعه برای مدارهایی به‌کار می‌رود که سوئیچینگ توان و کنترل بار در آن‌ها اهمیت دارد و انتخاب آن باید با ولتاژ، جریان، شرایط حرارتی و روش نصب مدار هماهنگ باشد.
کاربردهای این خانواده شامل منابع تغذیه سوئیچینگ، سیستم‌های UPS، کنترل موتورهای AC و DC، راه‌اندازی رله و سلونوئید و مدارهای پالسی با انرژی بالا است. برای انتخاب میان انواع ماسفت، پارت‌نامبر، مشخصات الکتریکی و شکل نصب قطعه را با نیاز پروژه تطبیق دهید.
| مشخصه | مقدار |
|---|---|
| نوع کانال و حالت کاری | N-channel، enhancement mode |
| ولتاژ درین-سورس | 200 V |
| جریان درین پیوسته | 8.0 A در TC = 25°C؛ 5.0 A در TC = 100°C |
| مقاومت روشن درین-سورس | 0.50 Ω در VGS = 10 V و ID = 5.0 A |
| کیس | TO-204AA |
ولتاژ شکست درین-سورس این مدل حداقل 200 V است و با VGS = 0 V و ID = 250 µA اندازه‌گیری شده است. جریان درین پیوسته هم 8.0 A در دمای کیس 25°C و 5.0 A در دمای کیس 100°C اعلام شده است؛ بنابراین شرایط خنک‌کاری و دمای واقعی کیس را هنگام طراحی در نظر بگیرید.
مقاومت روشن درین-سورس 0.50 Ω است و در VGS = 10 V و ID = 5.0 A به‌دست آمده است. این شرط آزمون باید هنگام مقایسه با نیاز مدار و درایو گیت در نظر گرفته شود.
ظرفیت ورودی معمولی 800 pF، ظرفیت خروجی معمولی 450 pF و ظرفیت انتقال معکوس معمولی 150 pF هستند. این مقادیر در VDS = 25 V، VGS = 0 V و فرکانس 1.0 MHz مشخص شده‌اند.
در شرایط آزمون اعلام‌شده، زمان تأخیر روشن‌شدن حداکثر 30 ns و زمان خیز حداکثر 50 ns است. آزمون با VDD = 90 V، ID = 5.0 A، VGS = 10 V و مقاومت‌های RGEN و RGS برابر 15 Ω انجام شده است.
ولتاژ مستقیم دیود سورس-درین 1.25 V معمولی و 1.8 V حداکثر است؛ شرط اندازه‌گیری IS = 8.0 A و VGS = 0 V بوده است. زمان بازیابی معکوس معمولی این دیود 450 ns و در IS = 4.0 A و dIS/dt = 25 A/µs اعلام شده است.
برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای این قطعه قابل پیگیری است. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش نیز به تصمیم‌گیری مطمئن‌تر کمک می‌کند.
پیش از ثبت سفارش، مدل، ولتاژ، جریان و کیس TO-204AA را با نمونه موردنیاز تطبیق دهید. رعایت محدوده مجاز ولتاژ گیت نیز ضروری است؛ مقدار ±20 V فقط به‌عنوان حد مجاز درج‌شده در مشخصات مطرح میشود، نه ولتاژ کاری پیشنهادی. ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از راه‌های دریافت خدمات فروشگاه است.
این قطعه یک ماسفت قدرت کانال N از نوع enhancement-mode است و برای کاربردهایی مانند منابع تغذیه سوئیچینگ، UPS، کنترل موتور، راه‌اندازی رله و سلونوئید و مدارهای پالسی با انرژی بالا به‌کار می‌رود.
کیس این مدل TO-204AA است. سازگاری مکانیکی و شیوه نصب باید پیش از سفارش با مدار یا قطعه موجود بررسی شود.
جریان درین پیوسته 8.0 A در TC = 25°C و 5.0 A در TC = 100°C اعلام شده است. تفسیر این مقادیر باید بر مبنای شرایط حرارتی واقعی مدار انجام شود.
این ماسفت کانال N با ولتاژ درین-سورس 200 V، جریان پیوسته مشخص‌شده، مقاومت روشن 0.50 Ω و کیس TO-204AA، گزینه‌ای مناسب برای طراحی‌ها و تعمیراتی است که به یک ماسفت قدرت با این مشخصات نیاز دارند. برای دریافت قیمت، موجودی و ثبت سفارش، با توکل الکترونیک در ارتباط باشید تا پارت‌نامبر و شرایط تأمین پیش از خرید بررسی شود.
| Part Number | IRF232 |
|---|---|
| پکیج | TO-204AA |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 200 V, ID: 8.0 A |

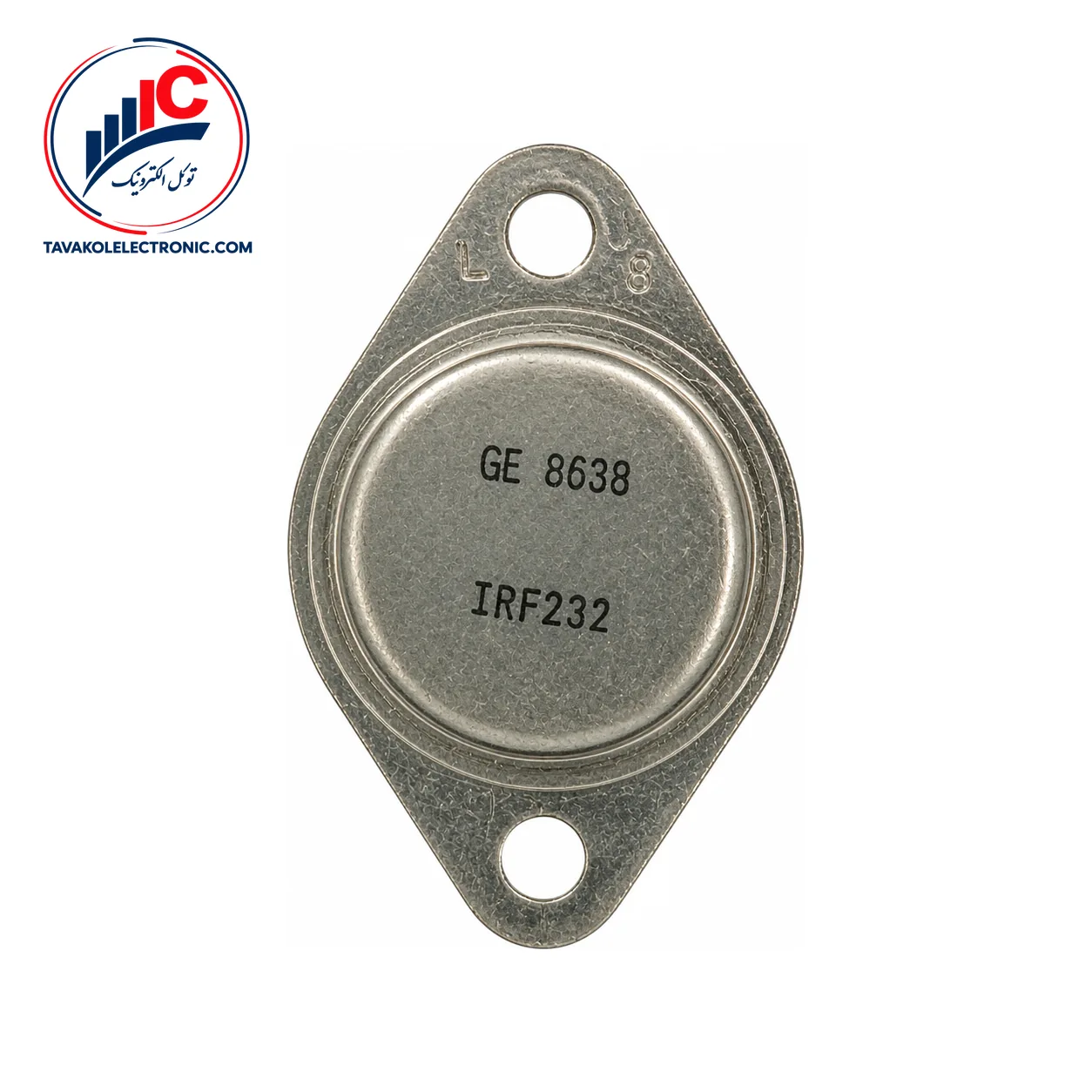

ماسفت IRF232
