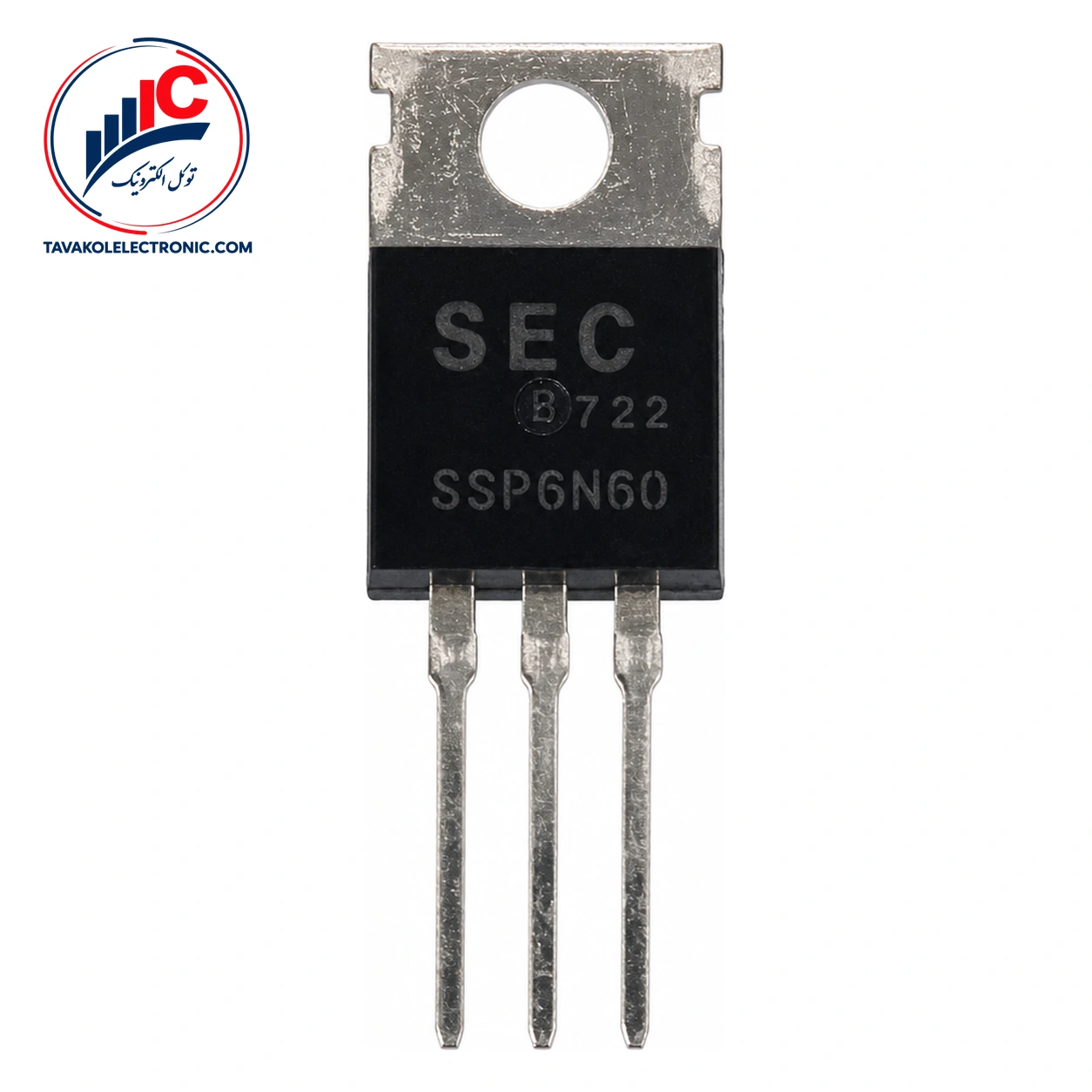

SSP6N60 یک ماسفت قدرت N-channel از برند Samsung است و در پکیج TO-220 عرضه میشود. این قطعه برای استفاده در مدارهای قدرت، با توجه به ولتاژ شکست، مقاومت روشن، جریان درین و پارامترهای سوئیچینگ ارزیابی میشود. پیش از خرید، پارت‌نامبر و آرایش پایه‌ها را با نیاز مدار خود تطبیق دهید.
| پارامتر | مقدار | شرایط آزمون یا توضیح |
|---|---|---|
| نوع قطعه | ماسفت قدرت N-channel | — |
| پکیج و پایه‌ها | TO-220؛ پایه 1: Gate، پایه 2: Drain، پایه 3: Source | — |
| حداقل ولتاژ شکست Drain-Source | 600 V | VGS=0 V، ID=250 µA |
| حداکثر مقاومت استاتیک Drain-Source در حالت روشن | 1.8 Ω | VGS=10 V، ID=3.0 A |
| حداقل جریان Drain-Source در حالت روشن | 6.0 A | VDS ≥ 10 V، VGS=10 V |
حداقل ولتاژ شکست Drain-Source این قطعه 600 V است. مقاومت استاتیک Drain-Source در حالت روشن حداکثر 1.8 Ω و جریان Drain-Source در حالت روشن حداقل 6.0 A اعلام شده است. این مقادیر باید همراه با شرایط واقعی مدار، روش راه‌اندازی گیت و مدیریت حرارتی بررسی شوند.
ولتاژ آستانه گیت از 2.0 V حداقل تا 4.0 V حداکثر مشخص شده است؛ این بازه با شرایط VDS=VGS و ID=250 µA بیان میشود. بنابراین ولتاژ آستانه را نباید به‌تنهایی به‌عنوان ولتاژ روشن‌شدن کامل در نظر گرفت.
ترارسانایی مستقیم 3.0 S حداقل و 4.8 S معمولی است. ظرفیت ورودی حداکثر 1800 pF اعلام شده و برای ارزیابی رفتار ورودی و زمان‌بندی سوئیچینگ اهمیت دارد. زمان تأخیر روشن‌شدن معمولی 30 ns، زمان صعود معمولی 75 ns و زمان تأخیر خاموش‌شدن معمولی 100 ns است.
ولتاژ Drain-Source برابر 600 Vdc به‌عنوان حد مجاز مطلق مشخص شده است، نه یک مقدار کاری مستقل از طراحی. جریان پیوسته Drain نیز در دمای بدنه 25°C حداکثر 6.0 Adc و در دمای بدنه 100°C حداکثر 4.0 Adc است. استفاده از این اعداد باید با توجه به دفع حرارت و شرایط واقعی نصب انجام شود.
محدوده دمای پیوند برای کارکرد و ذخیره‌سازی از −55°C تا +150°C اعلام شده است. این بازه جایگزین بررسی حرارتی مدار، برد و محیط نصب نیست.
در پکیج TO-220، پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. تطبیق جهت نصب و شماره پایه‌ها پیش از لحیم‌کاری یا مونتاژ، از خطای اتصال جلوگیری می‌کند.
برای استعلام قیمت و موجودی روز SSP6N60 با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.
توکل الکترونیک با ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و ارسال به سراسر کشور، روند تهیه قطعه را ساده‌تر می‌کند. برای مشاهده ماسفت و بررسی گزینه‌های موجود در این دسته، میتوانید به بخش مربوط به محصولات ماسفت مراجعه کنید.
SSP6N60 یک ماسفت قدرت N-channel سامسونگ با پکیج TO-220، حداقل ولتاژ شکست 600 V، حداکثر مقاومت روشن 1.8 Ω و حداقل جریان Drain-Source در حالت روشن 6.0 A است. ظرفیت ورودی و مشخصات زمان‌بندی نیز برای ارزیابی سوئیچینگ قابل استفاده هستند، اما تفسیر آن‌ها باید بر مبنای شرایط آزمون انجام شود.
برای ثبت سفارش، پارت‌نامبر دقیق و تعداد مورد نیاز را اعلام کنید تا قیمت، موجودی و در صورت نیاز پیش‌فاکتور بررسی شود. تطبیق نهایی مشخصات با طراحی و توجه به حدود مجاز پیش از خرید ضروری است.
این قطعه یک ماسفت قدرت N-channel از برند Samsung است و در پکیج TO-220 قرار دارد.
پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. پیش از نصب، آرایش پایه‌ها را با مدار و برد خود تطبیق دهید.
برای دریافت اطلاعات سفارش و موجودی روز با توکل الکترونیک در ارتباط باشید.
| Part Number | SSP6N60 |
|---|---|
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 600 V, ID: 6.0 A |
ماسفت SSP6N60
