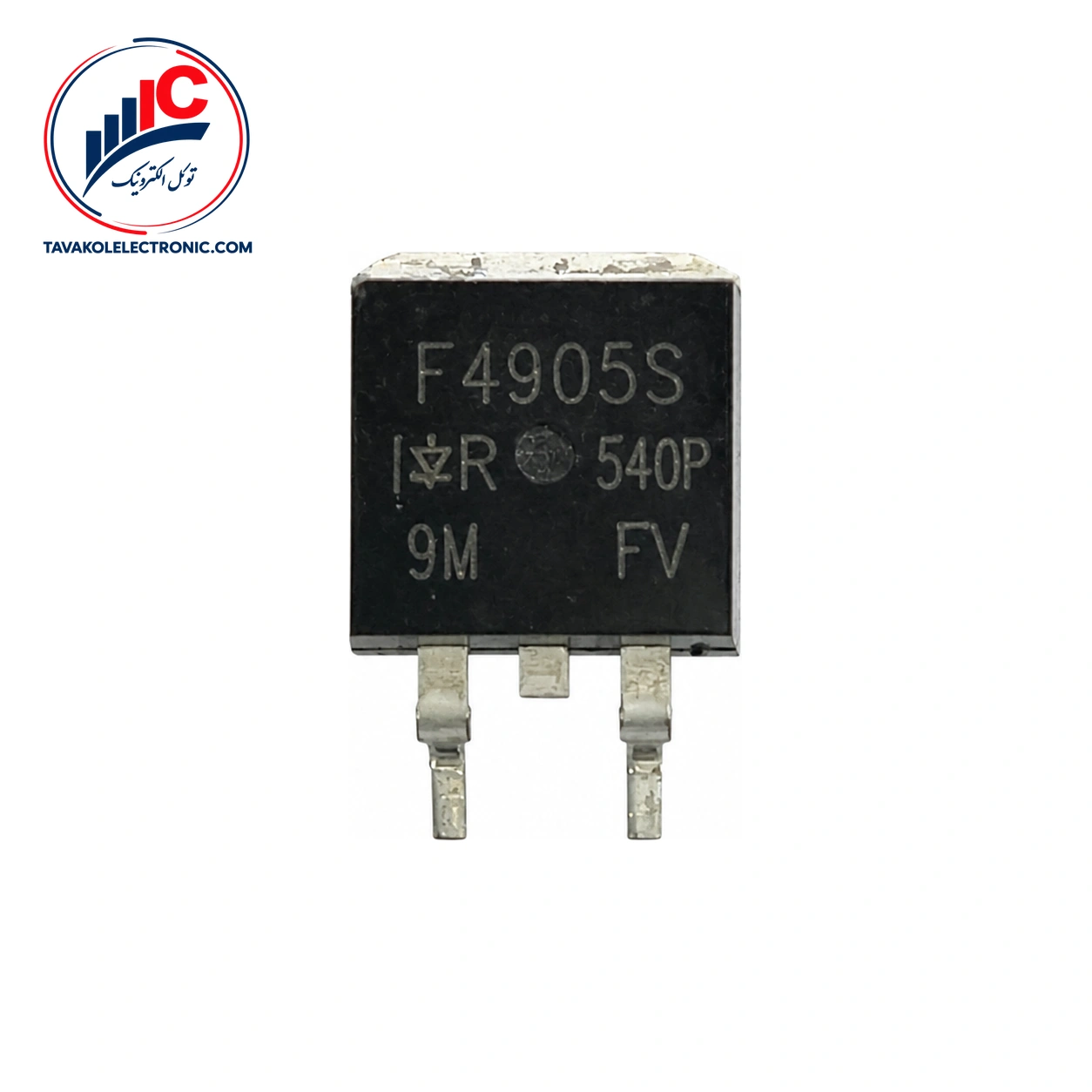

ماسفت IRF4905S

ویژگی‌ها
Part NumberIRF4905S
پکیجD2PAK
Channel TypeP-Channel
مشخصات فنیVDS: -55 V, ID: -70 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی IRF4905S؛ ماسفت کانال P برای سوئیچینگ سریع

IRF4905S یک ترانزیستور ماسفت کانال P از تولیدکننده INCHANGE است که برای کاربردهای سوئیچینگ سریع مشخص شده است. این مدل برای مدارهایی مناسب است که به ماسفت کانال P و مقاومت روشن پایین نیاز دارند. پکیج قطعه D2PAK و TO-263 است؛ بنابراین پیش از نصب، الگوی برد و فضای مکانیکی موردنیاز را با نمونه موجود تطبیق دهید.

مقاومت درین به سورس در حالت روشن، حداکثر 20 mΩ در شرایط VGS = -10 V و ID = -42 A اعلام شده است. این مقدار در بررسی تلفات هدایتی اهمیت دارد، اما عملکرد واقعی مدار به شرایط کاری، مسیرهای جریان و دفع حرارت نیز وابسته است.


مشخصات فنی IRF4905S

جدول زیر بخشی از مشخصات مهم این مدل را خلاصه می‌کند. مقادیر دارای عنوان «حداکثر مطلق» فقط مرز مجاز قطعه هستند و نباید به‌عنوان مقدار کارکرد عادی در نظر گرفته شوند.

پارامتر مقدار
نوع کانال P-channel
کاربرد مشخص‌شده سوئیچینگ سریع
مقاومت درین به سورس روشن حداکثر 20 mΩ؛ VGS = -10 V و ID = -42 A
پکیج D2PAK؛ TO-263
ولتاژ درین به سورس حداکثر مطلق -55 V؛ Ta = 25°C
جریان درین پیوسته حداکثر مطلق -70 A؛ Ta = 25°C

پارامترهای الکتریکی IRF4905S

ولتاژ آستانه گیت از -2 V حداقل تا -4 V حداکثر مشخص شده است. این اندازه‌گیری با VDS = VGS و ID = -250 μA انجام شده و برای شناخت محدوده شروع هدایت کاربرد دارد؛ به‌تنهایی به معنی روشن‌شدن کامل قطعه در هر شرایطی نیست.

جریان نشتی گیت به سورس حداکثر ±100 nA، با VGS = ±20 V و VDS = 0 V است. جریان نشتی درین به سورس نیز حداکثر -25 μA، با VDS = -55 V و VGS = 0 V اعلام شده است. ولتاژ مستقیم دیود حداکثر -1.3 V در IS = -42 A و VGS = 0 V است.

پکیج و ملاحظات حرارتی

پکیج D2PAK؛ TO-263 برای نصب قطعه اهمیت دارد و باید با الگوی اتصال مدار هماهنگ باشد. مقاومت حرارتی کانال به کیس حداکثر 0.75°C/W است. محدوده دمای اتصال کاری از -55 تا 150°C به‌عنوان حد مجاز اعلام شده و توان تلفاتی کل نیز حداکثر مطلق 170 W در TC = 25°C است. این اعداد نباید بدون بررسی شرایط نصب و خنک‌کاری به‌عنوان توان دائمی مدار استفاده شوند.


خرید و قیمت IRF4905S از توکل الکترونیک

برای خرید ماسفت می‌توانید قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. فروش تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور در دسترس است.

پیش از ثبت سفارش، پارت‌نامبر، نوع کانال و پکیج D2PAK؛ TO-263 را با نیاز مدار خود تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را فراهم می‌کند و حضور فیزیکی در بازار جمهوری تهران نیز دارد.


پرسش‌های متداول درباره IRF4905S

آیا این قطعه یک ماسفت کانال P است؟

بله، این قطعه به‌عنوان ترانزیستور ماسفت کانال P مشخص شده و برای کاربردهای سوئیچینگ سریع در نظر گرفته شده است.

پکیج IRF4905S چیست؟

پکیج آن D2PAK یا TO-263 است. پیش از سفارش، ابعاد محل نصب و الگوی اتصال برد را با قطعه موردنیاز مقایسه کنید.

آیا -55 V ولتاژ کاری عادی قطعه است؟

خیر. این مقدار حداکثر مطلق ولتاژ درین به سورس در Ta = 25°C است و باید به‌عنوان مرز مجاز، نه مقدار کارکرد عادی، در نظر گرفته شود.


جمع‌بندی و ثبت سفارش IRF4905S

این ماسفت کانال P برای سوئیچینگ سریع مشخص شده، مقاومت درین به سورس روشن آن حداکثر 20 mΩ در شرایط تعیین‌شده است و در پکیج D2PAK؛ TO-263 عرضه می‌شود. برای دریافت قیمت، موجودی و راهنمایی پیش از خرید، با توکل الکترونیک تماس بگیرید و پارت‌نامبر دقیق را هنگام استعلام اعلام کنید.

توضیحات تکمیلی

Part Number

IRF4905S

پکیج

D2PAK

Channel Type

P-Channel

مشخصات فنی

VDS: -55 V, ID: -70 A
