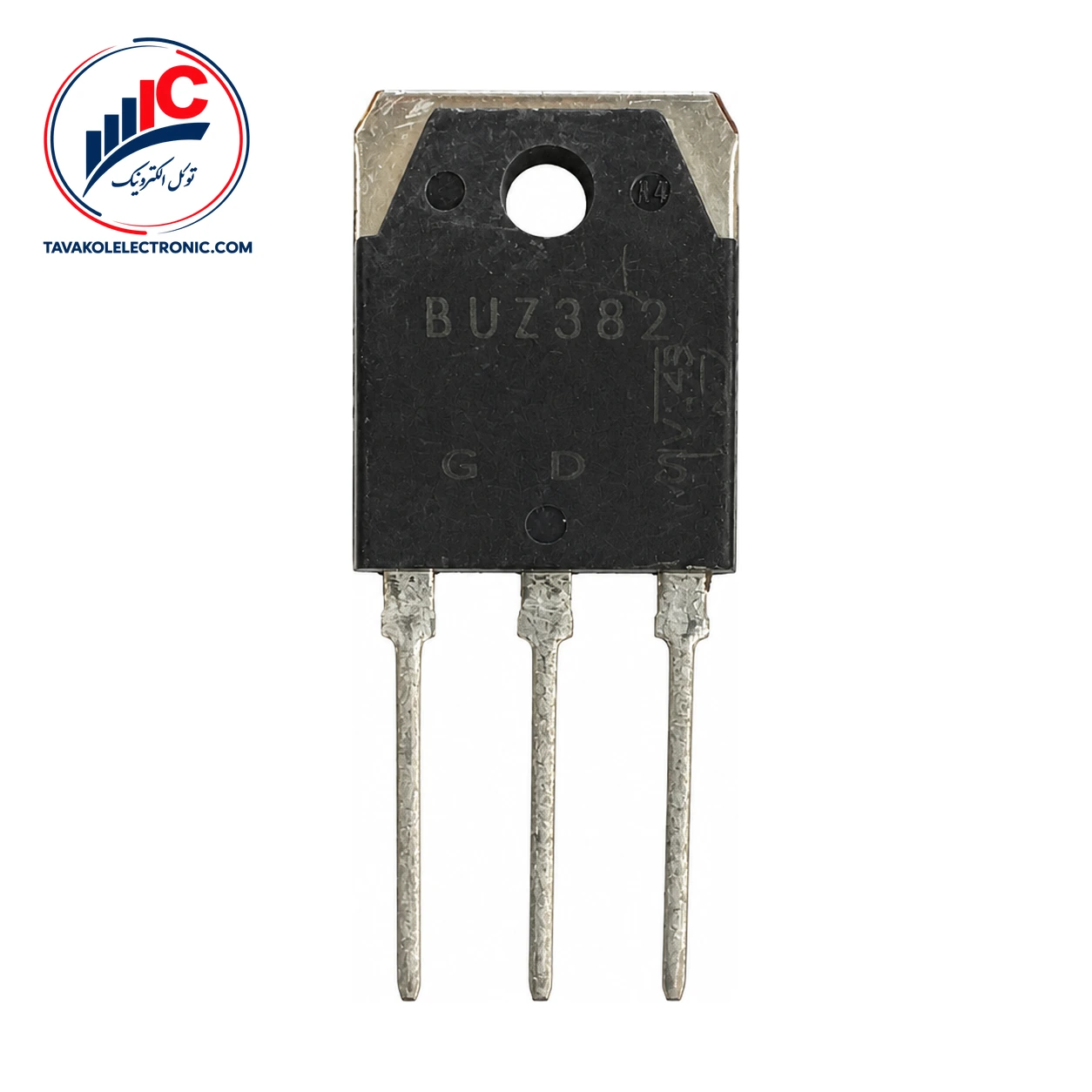

ماسفت BUZ382

ویژگی‌ها
Part NumberBUZ382
پکیجTO-218 AA
Channel TypeN-Channel
مشخصات فنیVDS: 400 V, ID: 12.5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت BUZ382

BUZ382 یک ترانزیستور توان از نوع N-channel، enhancement-mode و FREDFET از محصولات زیمنس است. این ترکیب برای طراحی‌هایی مهم است که نوع کانال، نحوه روشن‌شدن و رفتار هدایت قطعه باید با نیاز مدار هماهنگ باشد.

این مدل در پکیج TO-218 AA عرضه می‌شود. آرایش پایه‌ها برای نصب و تطبیق با برد اهمیت دارد: پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.


مشخصات فنی BUZ382

پارامتر مقدار شرایط آزمون یا توضیح
نوع قطعه N-channel، Enhancement-mode، FREDFET ترانزیستور توان
پکیج TO-218 AA —
آرایش پایه‌ها 1=G، 2=D، 3=S گیت، درین، سورس
ولتاژ شکست درین-سورس حداقل 400 V VGS=0 V، ID=0.25 mA، Tj=25 °C
ولتاژ آستانه گیت حداقل 2.1، معمولی 3.5، حداکثر 4 V VGS=VDS، ID=1 mA
مقاومت روشن درین-سورس معمولی 0.35، حداکثر 0.4 Ω VGS=10 V، ID=8 A، Tj=25 °C

پارامترهای الکتریکی BUZ382

ولتاژ آستانه گیت بین 2.1 تا 4 V قرار دارد و مقدار معمول آن 3.5 V است. مقاومت روشن درین-سورس نیز در شرایط VGS برابر 10 V، جریان ID برابر 8 A و دمای پیوند 25 °C، مقدار معمول 0.35 Ω و حداکثر 0.4 Ω دارد.

ترارسانایی مستقیم حداقل 3.3 S و مقدار معمول 6.2 S است. ظرفیت ورودی به‌صورت معمول 3800 pF و به‌صورت حداکثر 4900 pF، در VGS=0 V، VDS=25 V، فرکانس 1 MHz و Tj=25 °C اندازه‌گیری شده است. زمان تأخیر روشن‌شدن نیز معمولاً 50 ns و حداکثر 75 ns است؛ شرایط این آزمون VDD=30 V، VGS=10 V، ID=2.9 A و RGS=50 Ω بوده است.

زمان بازیابی معکوس 180 ns معمولی و 250 ns حداکثر اعلام شده است. این مقادیر در VR=100 V، IF=IS و diF/dt=100 A/µs به‌دست آمده‌اند.

حدود مجاز و دمای کاری BUZ382

ولتاژ درین-سورس 400 V، جریان پیوسته درین 12.5 A در دمای بدنه 30 °C و جریان پالسی درین 50 A در دمای بدنه 25 °C، حدهای مجاز این قطعه هستند.

حداکثر ولتاژ گیت-سورس ±20 V و حداکثر توان تلفاتی 125 W در دمای بدنه 25 °C است. محدوده دمای پیوند مشخص‌شده از 55- تا 150+ درجه سانتی‌گراد است.


قیمت و خرید ماسفت BUZ382

برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این مجموعه ضمانت اصالت کالا و ارسال به سراسر کشور را ارائه می‌کند.

برای سفارش، سازنده زیمنس، پکیج TO-218 AA و ترتیب پایه‌ها را با نیاز پروژه تطبیق دهید. بررسی پارت‌نامبر قبل از سفارش، از انتخاب مدل نزدیک اما متفاوت جلوگیری می‌کند. برای خرید ماسفت می‌توانید درباره موجودی فعلی و شرایط تأمین از کارشناسان فروش راهنمایی بگیرید.


سؤالات متداول درباره BUZ382

BUZ382 چه نوع قطعه‌ای است؟

این قطعه یک ترانزیستور توان N-channel، enhancement-mode و FREDFET از محصولات زیمنس است.

پکیج و ترتیب پایه‌های BUZ382 چیست؟

پکیج TO-218 AA است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس محسوب می‌شود.

آیا جریان 12.5 A مقدار کاری دائمی است؟

خیر. این مقدار حداکثر جریان پیوسته در دمای بدنه 30 °C و یک حد مجاز است.


جمع‌بندی و ثبت سفارش BUZ382

BUZ382 با ساختار N-channel، پکیج TO-218 AA، ولتاژ شکست درین-سورس حداقل 400 V و مقاومت روشن معمولی 0.35 Ω، برای طراحی‌هایی مناسب است که این مشخصات را نیاز دارند. پیش از ثبت سفارش، شرایط آزمون پارامترها، آرایش پایه‌ها و حدود مجاز را با مدار خود مقایسه کنید. برای دریافت قیمت، موجودی و ثبت سفارش با توکل الکترونیک در تماس باشید؛ امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.

توضیحات تکمیلی

Part Number

BUZ382

پکیج

TO-218 AA

Channel Type

N-Channel

مشخصات فنی

VDS: 400 V, ID: 12.5 A
