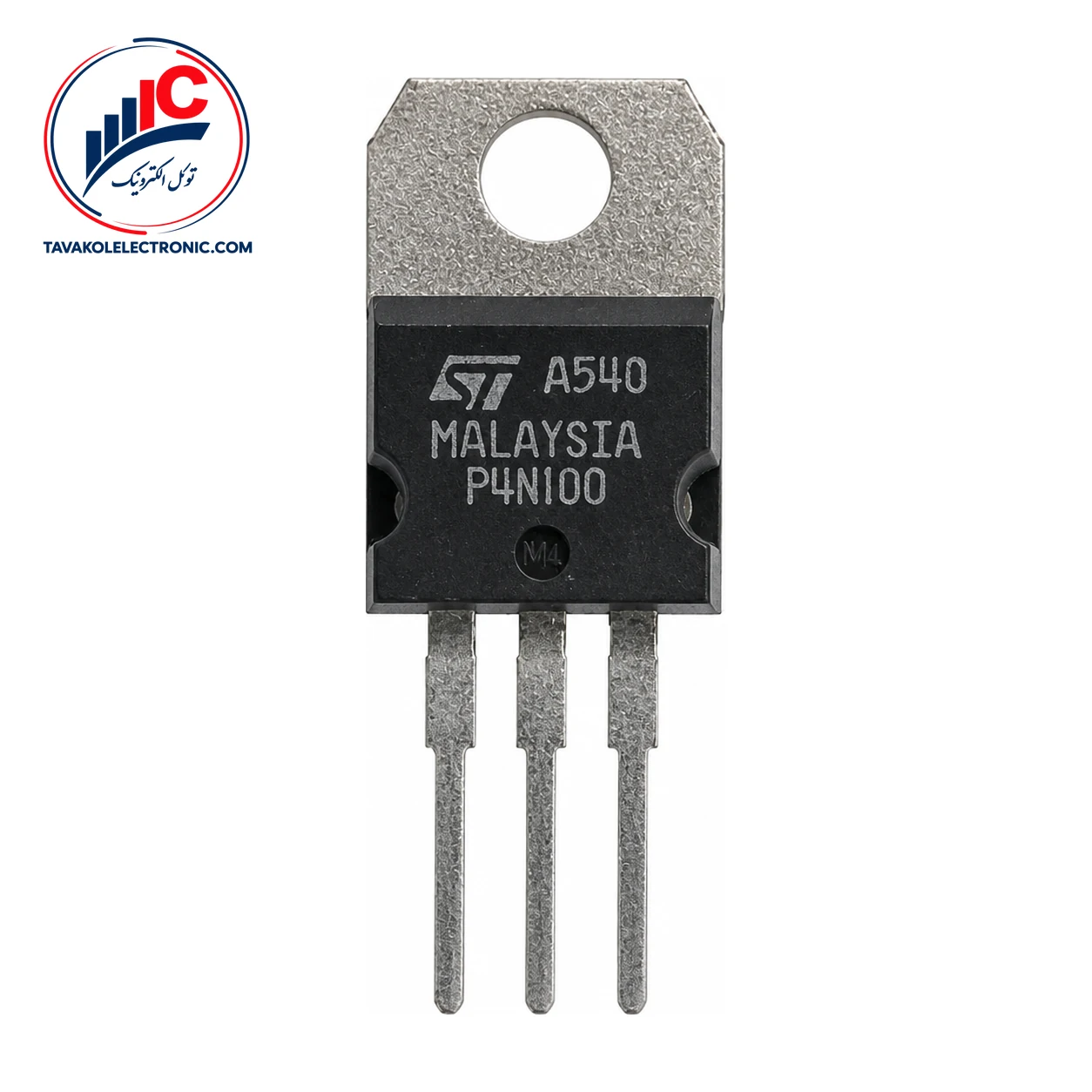

ماسفت RFP4N100 ساخت onsemi، یک ماسفت قدرت کانال N از نوع enhancement-mode با گیت سیلیکونی است. این قطعه برای استفاده در رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایور موتور، درایور رله و درایو ترانزیستورهای دوقطبی توان بالا طراحی شده است.
پکیج این قطعه از نوع JEDEC TO-220AB است. ولتاژ شکست درین به سورس حداقل 1000 V اعلام شده و مقاومت روشن‌شدن درین به سورس حداکثر 3.500 Ω است. این مشخصات، همراه با شرایط آزمون، در ارزیابی قطعه برای مدارهای سوئیچینگ اهمیت دارند.
– ساختار ماسفت قدرت کانال N و enhancement-mode – گیت سیلیکونی – پکیج JEDEC نوع TO-220AB – ولتاژ شکست درین به سورس: حداقل 1000 V – مقاومت روشن‌شدن درین به سورس: حداکثر 3.500 Ω – محدوده دمای کار و نگهداری: از −55°C تا 150°C
برای مقایسه گزینه‌های موجود در این گروه، عبارت خرید ماسفت را بررسی کنید و مشخصات قطعه را با نیاز مدار خود تطبیق دهید.
ولتاژ شکست درین به سورس حداقل 1000 V است؛ این مقدار در شرایط ID = 250 µA، VGS = 0 V و TC = 25°C مشخص شده است. مقاومت روشن‌شدن درین به سورس حداکثر 3.500 Ω بوده و در آزمون پالسی با ID = 2.5 A و VGS = 10 V اندازه‌گیری شده است.
ولتاژ آستانه گیت بین 2 V حداقل و 4 V حداکثر قرار دارد و شرط آزمون آن VGS = VDS و ID = 250 µA است. همچنین حداکثر جریان درین با گیت صفر 25 µA در VDS = 1000 V و VGS = 0 V اعلام شده است.
در مشخصات سوئیچینگ، زمان تأخیر روشن‌شدن حداکثر 30 ns، زمان خیز حداکثر 50 ns، زمان تأخیر خاموش‌شدن حداکثر 170 ns و زمان سقوط حداکثر 50 ns است. این مقادیر با VDD = 500 V، جریان درین حدود 3.9 A، مقاومت گیت 9.1 Ω و بار 120 Ω به‌دست آمده‌اند. بار کل گیت نیز حداکثر 120 nC در VGS = 20 V، ID = 3.9 A و VDS = 800 V است.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel enhancement-mode |
| پکیج | TO-220AB |
| ولتاژ شکست درین به سورس | حداقل 1000 V |
| مقاومت روشن‌شدن | حداکثر 3.500 Ω |
| بار کل گیت | حداکثر 120 nC |
این ماسفت برای رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایور موتور، درایور رله و درایو ترانزیستورهای دوقطبی توان بالا در نظر گرفته شده است. هنگام انتخاب، ولتاژ مدار، نوع بار، روش تحریک گیت و شرایط واقعی کار را در کنار مشخصات قطعه بررسی کنید.
برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران نیز از خدمات فروشگاه است.
پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-220AB را با قطعه موردنیاز خود تطبیق دهید. فروشگاه امکان بررسی پارت‌نامبر قبل از سفارش را نیز فراهم می‌کند.
این قطعه یک ماسفت قدرت کانال N از نوع enhancement-mode با گیت سیلیکونی است و در پکیج TO-220AB ارائه میشود.
ولتاژ شکست درین به سورس حداقل 1000 V است. این مقدار باید همراه با شرایط آزمون اعلام‌شده تفسیر شود و به‌تنهایی جایگزین بررسی کامل شرایط مدار نیست.
خیر. مقدار 4.3 A یک حد مجاز حداکثری برای جریان پیوسته در TC = 25°C است و نباید به‌عنوان جریان کاری تضمین‌شده در همه شرایط استفاده شود. همچنین ولتاژ گیت به سورس ±20 V نیز یک حد مجاز حداکثری است.
این ماسفت قدرت کانال N، پکیج TO-220AB، ولتاژ شکست حداقل 1000 V و مشخصات سوئیچینگ مشخصی دارد و برای کاربردهای سوئیچینگ و درایو معرفی شده است. برای دریافت قیمت، موجودی و ثبت سفارش، تعداد موردنیاز خود را اعلام کنید تا توکل الکترونیک آن را بررسی کند.
| Part Number | RFP4N100 |
|---|---|
| پکیج | TO-220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 1000 V, ID: 4.3 A |
ماسفت RFP4N100
