ماژول IGBT مدل BSM50GB100D

توضیحات

🔴 معرفی جامع BSM50GB100D

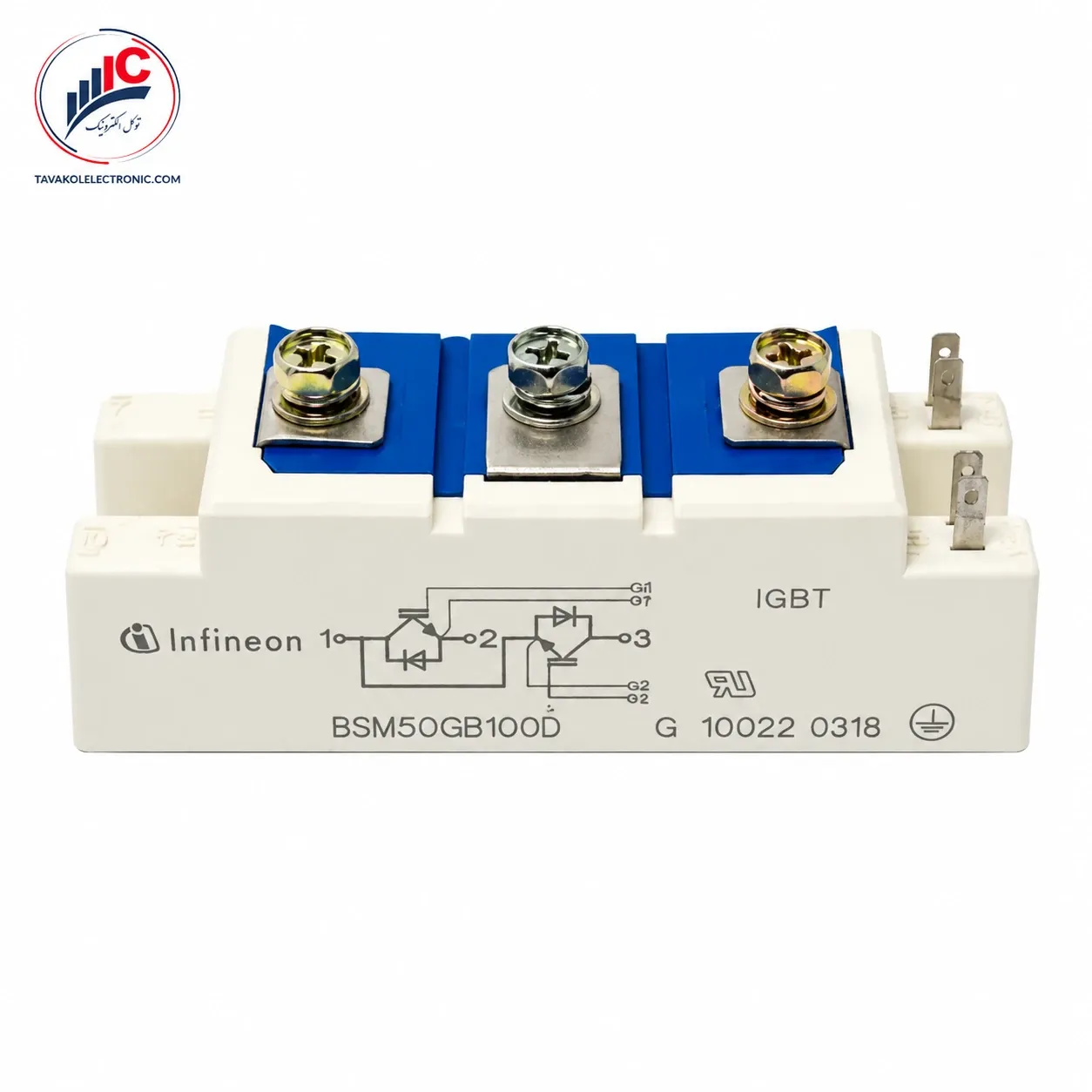

در مهندسی الکترونیک قدرت و طراحی درایوهای فرکانسی، استفاده از سوییچ‌هایی با ولتاژ کارکرد مابین کلاس‌های رایج، پایداری فوق‌العاده‌ای را در برابر نوسانات شبکه ایجاد می‌کند. ماژول آی‌جی‌بی‌تی BSM50GB100D ساخت شرکت زیمنس (اینفینئون فعلی) آلمان، یک نیمه‌هادی قدرت کارآمد و استراتژیک در کلاس ولتاژ خاص 1000V و جریان نامی کاربردی 50A است.

معماری مدار قدرت داخلی این قطعه بر پایه توپولوژی نیم‌پُل یا دوبل (Half-Bridge) طراحی شده است؛ به این معنی که دو ترانزیستور IGBT مجزا به همراه دو دیود فری‌ویلینگ فوق‌سریع در قالب یک پکیج واحد تجمیع شده‌اند. ویژگی منحصربه‌فرد پارت‌نامبر BSM50GB100D، تحمل ولتاژ ۱۰۰۰ ولتی سدکننده کاتالوگ است که آن را به گزینه‌ای عالی برای سیستم‌های تبدیل انرژی با استرس ولتاژ بالا تبدیل می‌کند. بیس‌پلیت فلزی این پکیج کاملاً عایق‌بندی شده است که انتقال حرارت سریع به هیت‌سینک و ایمنی کامل مدار را فراهم می‌سازد. برای مهندسینی که به دنبال یک سوییچ دوبل سخت‌کار هستند، خرید BSM50GB100D انتخابی هوشمندانه خواهد بود.

📋 مشخصات فنی BSM50GB100D

بر اساس اطلاعات استخراج‌شده از سند تخصصی این قطعه، تمام داده‌های فنی کالا در قالب جدول زیر دسته‌بندی شده است:

🛠️ کاربردهای صنعتی ماژول اینفینئون

طراحی صلب و مشخصات سوییچینگ بهینه مدل BSM50GB100D، آن را برای استفاده در سیستم‌های زیر بسیار ایده آل کرده است:

• اینورترهای کنترل دور موتور (VFD): به عنوان واحد قدرت درایوهای فرکانسی موتورهای سه فاز صنعتی با توان متوسط.

• منابع تغذیه سوئیچینگ (SMPS): مدارهای مبدل ولتاژ پرقدرت و اینورترهای فرکانس بالا جهت مصارف کارگاهی.

• سیستم‌های یو‌پی‌اس صنعتی (UPS): ساخت و تعمیر بخش اینورتر خروجی سیستم‌های برق اضطراری دیتاسنترها.

• چوپرهای ترمز درایوها (Brake Chopper): استفاده به عنوان سوییچ تخلیه انرژی برگشتی موتور روی مقاومت ترمز.

✨ مزایای رقابتی قطعه

۱. کلاس ولتاژ ۱۰۰۰ ولت: این مشخصه عایقی، حاشیه امنیت بسیار بالایی را برای مدار در برابر اورشوت‌های ناشی از سوییچینگ بار اندوکتیو فراهم می‌کند و نیاز به اسنابرهای بزرگ را کاهش می‌دهد.

۲. مدیریت توان تلفاتی تا ۴۰۰ وات: برخورداری از توان تلفاتی مناسب به هر ترانزیستور اجازه می‌دهد تا زیر بارهای نامی مستمر، پایداری عملکردی خود را حفظ کند.

۳. دیودهای فری‌ویلینگ با بازیابی نرم: مجهز به دیودهای اختصاصی فوق‌سریع که زمان بازیابی معکوس ناچیزی داشته و تلفات حرارتی بخش دیود را به حداقل می‌رسانند.

📈 تحلیل مهندسی رفتار ترانزیستور

با تحلیل نمودارهای کاتالوگ رسمی این قطعه، ولتاژ اشباع کلکتور-امیتر کالا BSM50GB100D در جریان ۵۰ آمپر و دمای اتاق ۲.۷ ولت است. با گرم شدن مغز سیلیکونی و رسیدن به دمای کاری ۱۲۵ درجه سانتی‌گراد، این ولتاژ به ۳.۳ ولت افزایش می‌یابد. وجود این ضریب دمایی مثبت در دماهای بالا، یک مزیت فنی بزرگ برای طراحان بورد محسوب می‌شود؛ زیرا در صورت نیاز به موازی‌سازی چند ماژول، جریان به صورت خودکار بین آن‌ها متعادل شده و ریسک پدیده فرار حرارتی یا سوختن موضعی یکی از شاخه‌ها کاملاً از بین می‌رود.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی BSM50GB100D:

• کیفیت لایه خمیر سیلیکون: با توجه به مقاومت حرارتی تراشه به بدنه، حتماً از خمیر سیلیکون صنعتی با ضریب انتقال حرارت بالا به صورت یکنواخت و بسیار نازک استفاده کنید. ضخامت بیش از حد خمیر، مانند یک عایق حرارتی عمل کرده و قطعه را دچار آسیب جدی می‌کند.

• طراحی مدار درایور گیت: ظرفیت خازنی ورودی قطعه نیازمند یک گیت درایور با توان پیک مناسب است تا بتواند جریان لحظه‌ای کافی برای شارژ و دشارژ سریع گیت را تامین کرده و لبه‌های سوییچینگ را به درستی شکل دهد.

• ملاحظات الکتریسیته ساکن (ESD): خازن ورودی گیت این ماژول به الکتریسیته ساکن حساس است؛ در زمان نگهداری در انبار یا فرآیند مونتاژ، تا زمان اتصال قطعی به برد درایور، از دست زدن مستقیم به پایه‌های فرمان ماژول BSM50GB100D خودداری فرمایید.

🛒 قیمت و خرید BSM50GB100D

نیمه‌هادی‌های قدرت به دلیل کارکرد در ولتاژها و جریان‌های بالا، مستقیماً با سلامت و طول عمر کل بورد دستگاه در ارتباط هستند. استفاده از قطعات تقلبی، فیک یا استوکِ فرسوده می‌تواند منجر به انفجار ماژول و آسیب‌های سنگین به بخش کنترلر مرکزی (CPU) شود. فروشگاه توکل الکترونیک با تمرکز تخصصی بر تامین قطعات الکترونیک قدرت، پارت‌نامبر اصلی و معتبر BSM50GB100D برند اینفینئون/زیمنس آلمان را با تضمین اصالت سیلیکون عرضه می‌کند.

با توجه به تغییرات موجودی انبار و نوسانات نرخ ارز، جهت دریافت قیمت روز BSM50GB100D، مشاوره فنی تخصصی و هماهنگی ارسال، می‌توانید با کارشناسان فنی ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
