در مهندسی تعمیرات و نگهداری ماشینآلات صنعتی قدیمی، محرکهای فرکانسی و بوردهای ابزار دقیق، قطعات ژاپنی اصل حرف اول و آخر را میزنند. ماژول ترانزیستور EVG31-050A (که روی پلاک بدنه با پارتنامبر پایه EVG31-050 نیز شناخته میشود) ساخت کمپانی اصیل فوجی الکتریک (Fuji Electric) ژاپن است. این قطعه یک ماژول مجهز به دو عدد ترانزیستور قدرت دوقطبی با آرایش دارلینگتون (Bipolar Darlington Transistor Module) است که برای فرآیندهای کلیدزنی، کنترل و یکسوسازی در سیستمهای ولتاژ بالا طراحی شده است.

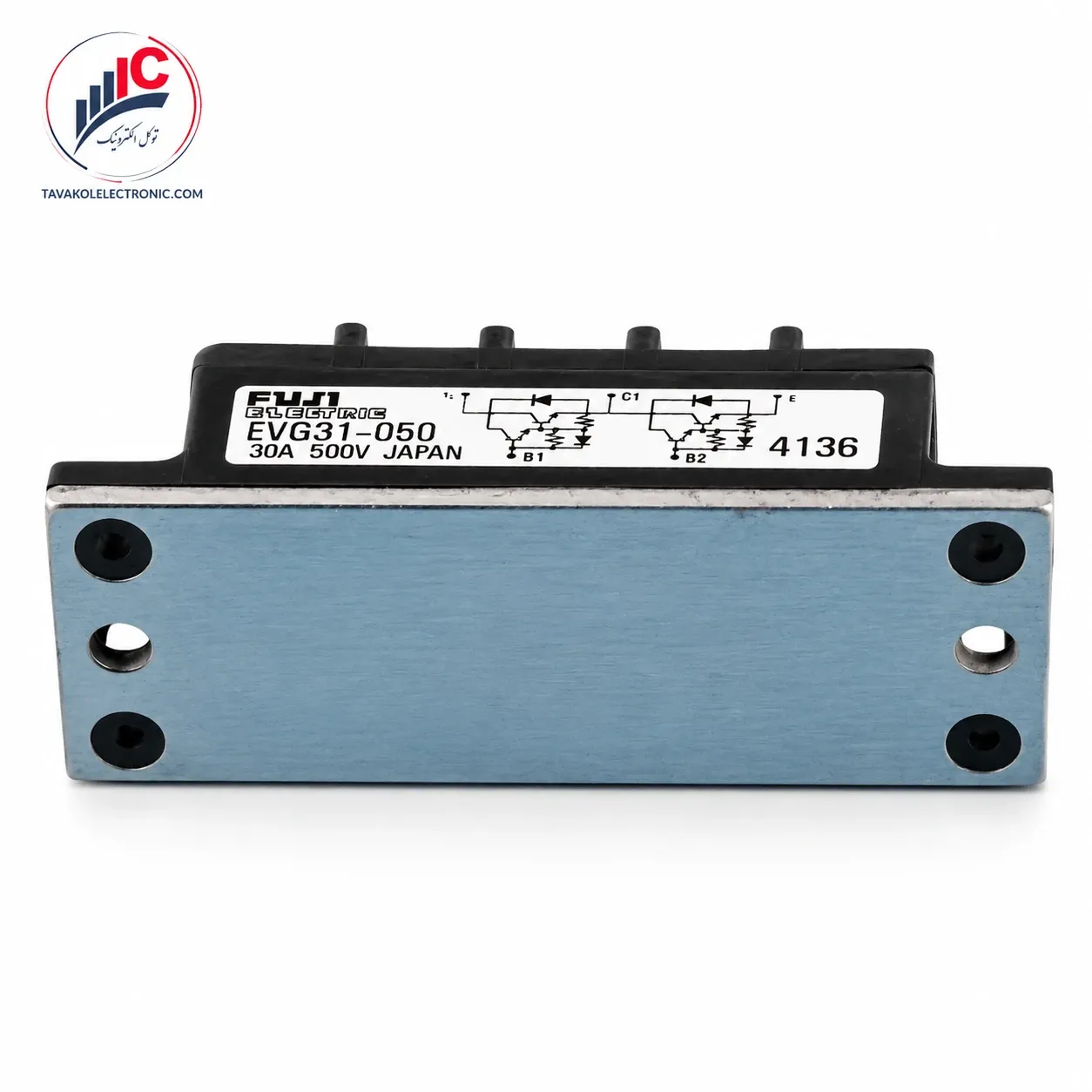

همانطور که در شماتیک مدار معادل روی تصویر کالا دیده میشود، این ماژول دارای ساختار ۲ تایی (دوبل) است که دیودهای هرزگرد سریع (Free Wheeling Diode) نیز به صورت موازی معکوس در داخل پکیج آن مجتمع شدهاند. این آرایش تخصصی به مهندسان اجازه میدهد تا از این قطعه به عنوان سوئیچ نیمپلی (Half-Bridge) در بردهای اینورتر استفاده کنند. خرید EVG31-050A به دلیل پکیج عایق، کفی مسی ضخیم و بهره جریان فوقالعاده بالا، تضمینکننده پایداری بردهای کنترل دور موتورهای صنعتی است.
اطلاعات و مقادیر آستانه الکتریکی این قطعه مستقیماً از روی جدول مستندات فنی فایل استخراج شده است:
| پارامترهای کلیدی مدار قدرت | نماد فنی | مقدار نامی کاتالوگ | واحد و توضیحات فنی |
| کد فنی کانون قطعه | Model | EVG31-050A |
پارتنامبر دقیق سری دارلینگتون |
| ولتاژ کلکتور – بیس مجاز | VCBO | 600 |
Volts (ولتاژ آستانه شکست) |
| ولتاژ کلکتور – امیتر مجاز | VCEO | 600 |
Volts (ولتاژ سدکنندگی معکوس) |
| ولتاژ پایداری کلکتور – امیتر | VCEO(sus) | 450 |
Volts (ولتاژ ایمن سوئیچینگ) |
| جریان مداوم کلکتور خروجی (DC) | IC cont. | 30 |
Amperes (جریان نامی دائم کار) |
| حداکثر توان تلفاتی کلکتور | PC | 200 |
Watts (در دمای استاندارد بدنه) |
| حداقل بهره جریان مستقیم DC (گین) | hFE min. | 100 |
در جریان IC=30A و VCE=5V |
| زمان سوئیچینگ – روشن شدن (حداکثر) | ton | 3.0 |
$\mu s$ (میکرو ثانیه) |
| زمان سوئیچینگ – خاموش شدن (حداکثر) | tf | 4.0 |
$\mu s$ (میکرو ثانیه) |
| نوع پکیج و ساختار ترمینالها | Package | M201 (پیچخور) |
کفی مسی کاملاً Insulated |
به لطف طراحی فشرده و پکیج ۳ ترمینالی مجزا (با چیدمان مهندسی جهت عدم تداخل سیمکشی فرمان و قدرت)، این قطعه در تجهیزات زیر به وفور استفاده میشود:
کنترل موتورهای AC و DC (Motor Controls): گزینهای ایدهآل برای دستگاههای با ورودی برق تکفاز و سهفاز شهری.
منابع تغذیه سوئیچینگ توان بالا: سیستمهای تبدیل ولتاژ و کوره های القایی ظریف صنعتی.
بردهای اتوماسیون ماشینآلات ژاپنی: احیا و تعمیر بردهای کنترل دور موتور قدیمی برندهای مطرح آسیایی.
۱. چیدمان بهینه پایهها (3-Terminal Type): ساختار پکیج این ماژول به گونهای طراحی شده است که مسیرهای کابلکشی بورد قدرت و سیمکشی بیس (فرمان) هیچگونه تلاقی با یکدیگر ندارند. این مزیت نویزهای الکترومغناطیسی ناشی از جریانهای بالا را روی گیت فرکانسی به شدت کاهش میدهد.
۲. بهره جریان عالی : به دلیل ساختار دو مرحلهای دارلینگتون، بورد فرمان با اعمال یک جریان بیس ناچیز میتواند کل جریان ۳۰ آمپری خروجی را با سرعت بالا کلیدزنی کند.
۳. دیودهای هرزگرد داخلی (FWDi): وجود دیودهای سریع موازی معکوس داخلی، خط برگشت بارهای سلفی موتور را کاملاً مهار کرده و امنیت لایههای سیلیکونی ترانزیستور اصلی را تضمین میکند.
💡 نکات مهندسی جهت طول عمر ماژول EVG31-050A:
تست سلامت قبل از نصب: با استفاده از مولتیمتر در حالت تست دیود، ابتدا دیودهای هرزگرد داخلی را مطابق نقشه روی بدنه (ترمینال C1 به E و ترمینالهای فرعی) چک کنید تا شورتسیرکت (اتصال کوتاه) نباشند.
محدودیتهای فرکانسی BJT: به یاد داشته باشید این قطعه ترانزیستور دوقطبی است؛ از اعمال فرکانسهای کلیدزنی بسیار بالا روی بیس خودداری کنید تا قطعه دچار پدیده اشباع حرارتی و سوختگی ناگهانی نشود.
مونتاژ روی هیتسینک: استفاده از لایه یکنواخت و نازک خمیر سیلیکون مرغوب در زیر کفی مسی برای انتقال گرمای ۲۰۰ واتی قطعه به شاسی آلومینیومی الزامی است.
ماژولهای دارلینگتون سری EVG فوجی الکتریک ژاپن به دلیل توقف تولید پارتنامبرهای قدیمی، قطعاتی بسیار حساس و استراتژیک در بازار اتوماسیون به شمار میروند. خرید قطعات استوک ریمارک غیراورجینال معمولاً به دلیل افت گین جریان ، به سرعت زیر بار اول ذوب شده و آسیبهای سنگینی به بردهای درایور جانبی وارد میکنند. فروشگاه توکل الکترونیک با اصالت و تجربه در تامین نیمههادیهای قدرت، اصالت ۱۰۰ درصدی و سلامت فنی ماژول EVG31-050A فوجی الکتریک ژاپن را کاملاً تضمین میکند.
با توجه به تغییرات مستمر نرخ ارز و نوسانات موجودی بازار، جهت دریافت قیمت روز EVG31-050A و مشاوره فنی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ترانزیستورهای قدرت در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ترانزیستور-قدرت/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | EVG31-050A |
|---|---|
| برند | FUJI |
| مشخصات فنی | 30A-500V |
