QM100DY1-H یک ماژول ترانزیستور قدرت از برند Mitsubishi Electric است که در خانواده ماژولهای صنعتی High Power Switching قرار میگیرد. این قطعه برای مدارهای قدرتی طراحی شده که در آنها کنترل جریان بالا، سوئیچینگ صنعتی، تحمل حرارتی و پایداری عملکرد اهمیت زیادی دارد.
این ماژول در بازار قطعات صنعتی معمولاً در گروه Mitsubishi Transistor Module یا ماژول دارلینگتون قدرت شناخته میشود و برای تجهیزاتی مانند سروو درایو، درایو صنعتی، کنترلر موتور DC، تجهیزات CNC، NC و دستگاه جوش کاربرد دارد.
با توجه به اینکه دیتاشیت رسمی مستقیم برای پسوند QM100DY1-H بهراحتی در دسترس نیست، هنگام خرید باید پارتنامبر، لیبل، پینآوت، ابعاد، مدار داخلی و سازگاری با برد اصلی بررسی شود.
برای استعلام قیمت و موجودی QM100DY1-H اورجینال، با توکل الکترونیک تماس بگیرید.
جهت مشاهده سایر قطعات مشابه و بررسی گزینههای جایگزین، حتماً به صفحه تخصصی ماژول ترانزیستور در وبسایت توکل الکترونیک مراجعه کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
این محصول ممکن است در بازار یا جستوجوهای فنی با چند شکل مختلف دیده شود:
اگر قطعه معیوب شما با یکی از این کدها یا کدهای نزدیک شناخته میشود، قبل از خرید باید تطبیق فنی با برد اصلی انجام شود. مشابه بودن خانواده کد بهتنهایی برای جایگزینی قطعی کافی نیست.
| ویژگی | مقدار |
|---|---|
| پارتنامبر | QM100DY1-H |
| برند | Mitsubishi Electric |
| نوع قطعه | Transistor Module |
| خانواده کاربردی | High Power Switching |
| کلاس جریان | 100A |
| کلاس ولتاژی | 600V |
| نوع پکیج | Insulated Type |
| ساختار رایج در این خانواده | Dual / Darlington Transistor Module |
| کاربرد اصلی | سروو، CNC، درایو، کنترل موتور، دستگاه جوش |
| حساسیت جایگزینی | بالا؛ نیازمند بررسی پینآوت و مدار درایو |
QM100DY1-H برای تجهیزاتی مناسب است که در آنها از ماژول ترانزیستور قدرت برای کنترل و سوئیچینگ جریان استفاده میشود.
برای مشاهده قطعات مشابه، میتوانید دسته ماژول ترانزیستور قدرت توکل الکترونیک را بررسی کنید.
در خرید QM100DY1-H باید توجه شود که این قطعه با ماژولهای IGBT جدید اشتباه گرفته نشود. این محصول در خانواده Mitsubishi Transistor Module قرار میگیرد و در بسیاری از کاربردها، رفتار آن به ماژول ترانزیستور قدرت یا دارلینگتون نزدیکتر است.
قبل از جایگزینی، باید مواردی مانند پارتنامبر دقیق، کد روی لیبل، پینآوت، مدار داخلی، ولتاژ، جریان، نوع درایو، ابعاد مکانیکی، محل پیچها و وضعیت هیتسینک بررسی شوند. در این نوع ماژولها، مشابه بودن ظاهر قطعه برای جایگزینی کافی نیست.
همچنین قبل از نصب قطعه جدید، بهتر است مدار درایو بیس، مقاومتها، اسنابر، فیوزها، خازنهای قدرت، مسیرهای باس، بار خروجی و علت خرابی قطعه قبلی بررسی شود. اگر علت خرابی مشخص نشود، حتی قطعه سالم و اورجینال نیز ممکن است دوباره آسیب ببیند.
| پارامتر | مقدار مرجع خانواده |
| ولتاژ کلکتور-امیتر | 600V |
| جریان کلکتور | 100A |
| نوع کاربرد | High Power Switching |
| نوع پکیج | Insulated Type |
| جریان معکوس / دیود داخلی | 100A در خانواده مشابه |
| VCE(sat) | حداکثر حدود 2.0V در خانواده مشابه |
| VBE(sat) | حداکثر حدود 2.5V در خانواده مشابه |
| زمان روشنشدن ton | حداکثر حدود 2.0µs در خانواده مشابه |
| زمان ذخیره ts | حداکثر حدود 12µs در خانواده مشابه |
| زمان خاموشی tf | حداکثر حدود 3.0µs در خانواده مشابه |
| دمای کاری جانکشن | تا 150°C در خانواده مشابه |
برای QM100DY1-H دیتاشیت رسمی مستقیم بهسادگی در دسترس نیست. اطلاعات فنی این صفحه بر اساس نزدیکترین خانواده قابل بررسی یعنی QM100DY-H / QM100DY-HK / QM100DY-HB تنظیم شده است. بنابراین در خرید و جایگزینی این قطعه، تطبیق با نمونه معیوب و برد اصلی اهمیت زیادی دارد.
در صورتی که دستگاه شما دقیقاً با کد QM100DY1-H کار میکند، بهتر است قبل از خرید، عکس لیبل، آرایش پایهها و مدل دستگاه بررسی شود تا ریسک ناسازگاری کاهش پیدا کند.
در قطعات صنعتی مانند QM100DY1-H، اصالت کالا و تطبیق فنی اهمیت بسیار زیادی دارد. استفاده از نمونههای فیک، ریفر، تعمیری یا ناسازگار میتواند باعث سوختن مجدد برد قدرت، خطای سروو، توقف دستگاه CNC، آسیب به موتور و افزایش هزینه تعمیرات شود.
توکل الکترونیک تأمینکننده قطعات الکترونیک صنعتی، ماژولهای قدرت، IGBT، IPM، MOSFET، دیود، تریستور و ترانزیستورهای صنعتی است. حضور فیزیکی فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی اصالت کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم میکند.
برای خرید QM100DY1-H اورجینال یا دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.
QM100DY1-H یک ماژول ترانزیستور قدرت از برند Mitsubishi Electric است که در خانواده ماژولهای High Power Switching قرار میگیرد و در تجهیزات صنعتی مانند سروو، CNC و درایو استفاده میشود.
بهتر است این قطعه را IGBT قطعی معرفی نکنیم. این مدل در خانواده Mitsubishi Transistor Module شناخته میشود و از نظر فنی باید مانند ماژول ترانزیستور قدرت یا دارلینگتون بررسی شود.
بر اساس خانواده فنی نزدیک QM100DY، این مدل در کلاس 100A / 600V بررسی میشود. برای جایگزینی، تطبیق نهایی باید با لیبل قطعه، برد اصلی و شرایط کاری دستگاه انجام شود.
این قطعه در سروو درایو، تجهیزات CNC، درایوهای صنعتی، کنترلرهای موتور، دستگاه جوش و مدارهای High Power Switching استفاده میشود.
این دو کد از نظر نامگذاری در یک خانواده نزدیک قرار میگیرند، اما پسوندها میتوانند به نسخه، پکیج، سری تولید یا مشخصات خاص اشاره داشته باشند. بنابراین جایگزینی باید با بررسی پینآوت، ابعاد و مدار داخلی انجام شود.
قبل از تعویض، باید مدار درایو بیس، اسنابر، خازنهای قدرت، فیوزها، مسیرهای باس، خروجی موتور، هیتسینک و علت خرابی قبلی بررسی شود.
جایگزینی مستقیم با IGBT معمولاً توصیه نمیشود، مگر اینکه مدار درایو، پینآوت، ولتاژ، جریان، رفتار سوئیچینگ و شرایط حرارتی کاملاً بررسی و تأیید شده باشد.
| Part Number | QM100DY1-H |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 100A-600V |

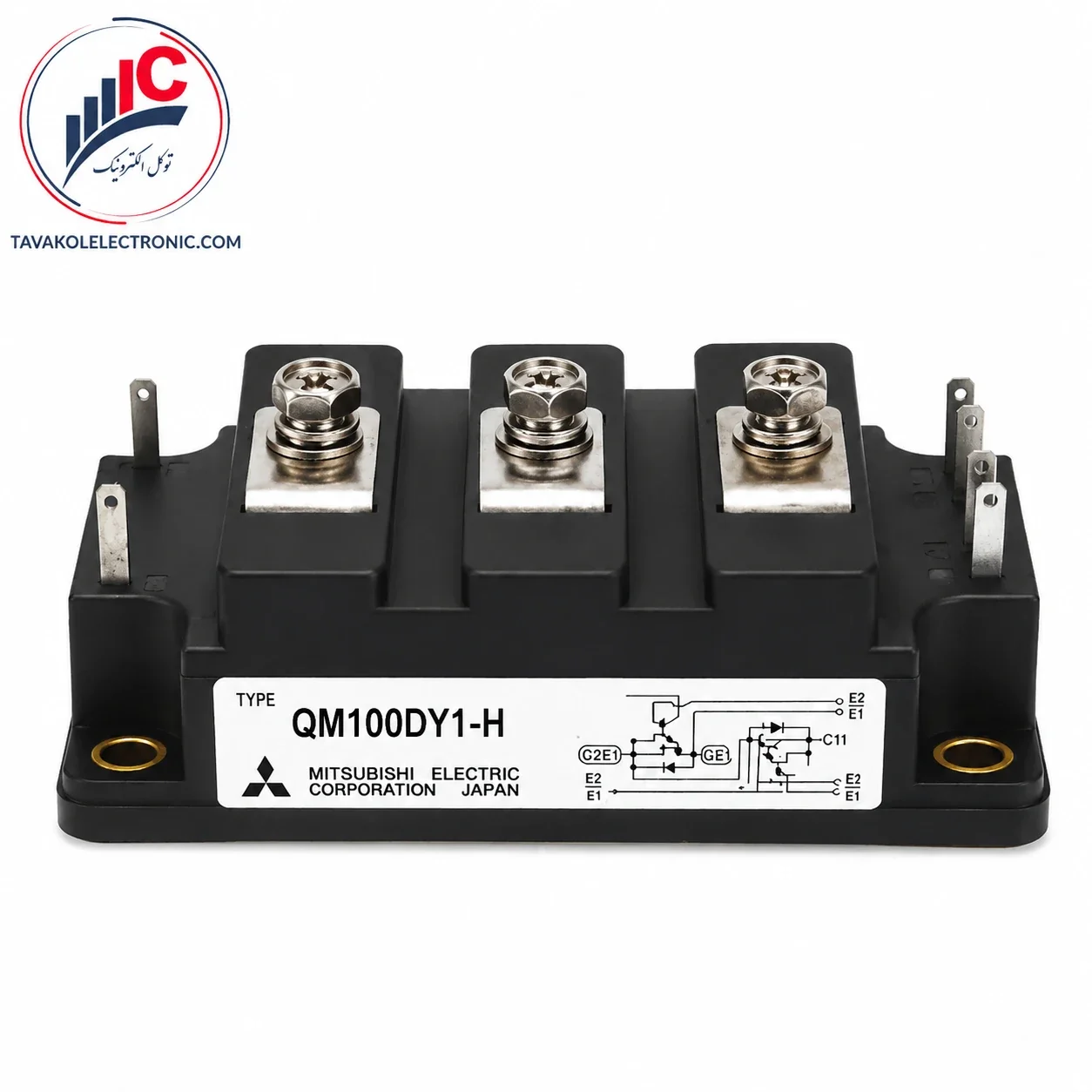

ماژول ترانزیستور قدرت مدل QM100DY1-H
