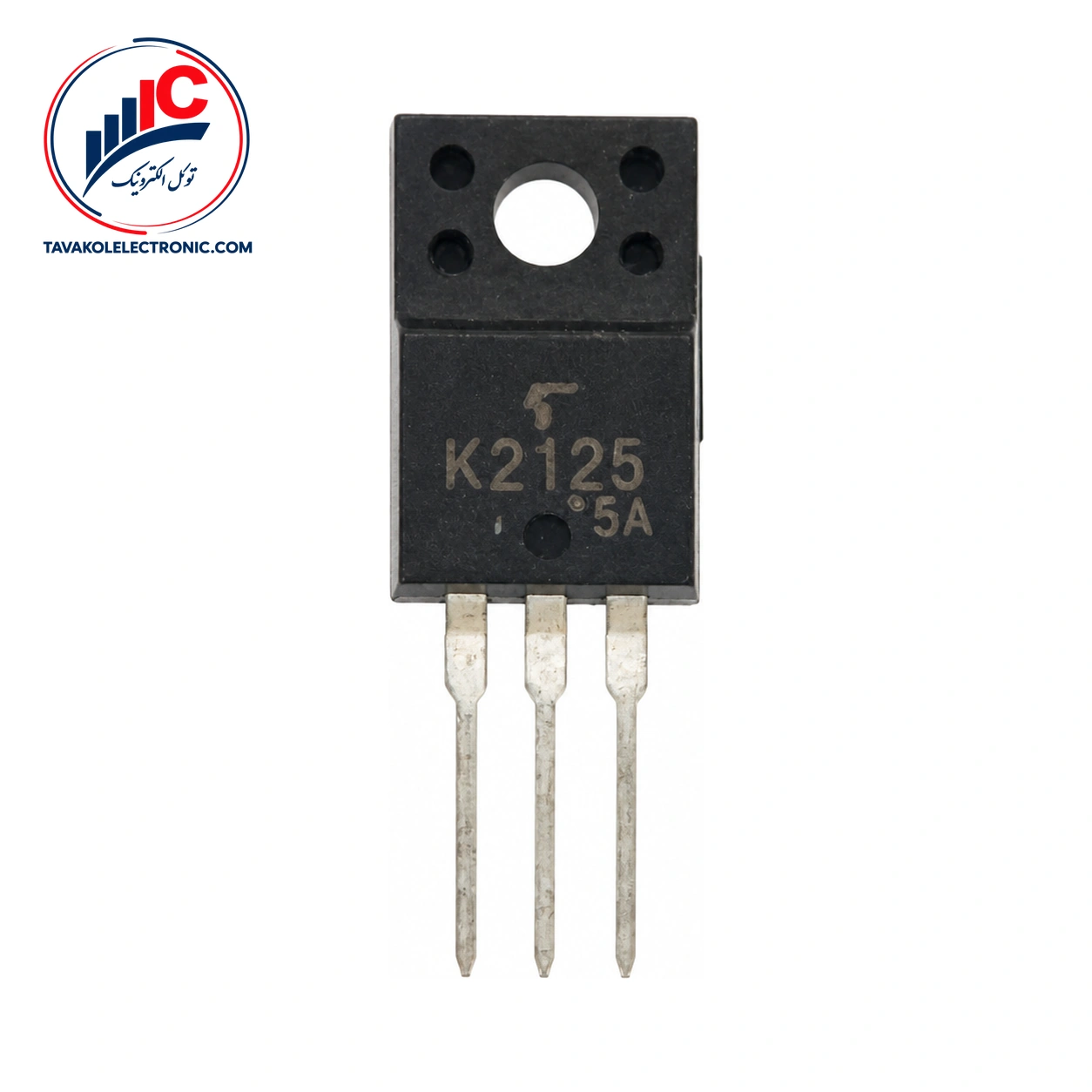

ماسفت 2SK2125 محصول Panasonic Semiconductor و یک ماسفت قدرت سیلیکونی کانال N از نوع F-MOS FET است. این قطعه در پکیج TO-220E عرضه میشود و برای بررسی در مدارهای سوئیچینگ و کنترل بار، باید با توجه به مشخصات مدار و شرایط کاری ارزیابی شود.
کاربردهای ثبت‌شده این مدل شامل رله‌های بدون تماس، مدارهای راه‌انداز سلونوئید، مدارهای راه‌انداز موتور، تجهیزات کنترلی و منابع تغذیه سوئیچینگ است. پیش از سفارش، تطبیق پارت‌نامبر کامل با قطعه موردنیاز اهمیت دارد؛ چون نوع کانال، پکیج و مشخصات الکتریکی باید با طراحی موجود هماهنگ باشند.
مهم‌ترین موارد برای بررسی اولیه شامل ولتاژ شکست درین به سورس، مقاومت روشن، ولتاژ آستانه گیت و پکیج نصب هستند. جدول زیر خلاصه‌ای از مشخصات اصلی این ماسفت را نشان می‌دهد.
| مشخصه | مقدار | شرایط آزمون |
|---|---|---|
| نوع قطعه | ماسفت قدرت سیلیکونی کانال N | — |
| پکیج | TO-220E | — |
| ولتاژ شکست درین به سورس | حداقل 500 V | ID = 1 mA، VGS = 0، TC = 25°C |
| مقاومت روشن درین به سورس | معمولی 3.2 Ω، حداکثر 4 Ω | VGS = 10 V، ID = 1.5 A، TC = 25°C |
| ولتاژ آستانه گیت | حداقل 2 تا حداکثر 5 V | VDS = 25 V، ID = 1 mA، TC = 25°C |
ولتاژ آستانه گیت این مدل در بازه 2 تا 5 V قرار دارد. این مقدار برای مقایسه اولیه مناسب است، اما به‌تنهایی نشان نمی‌دهد که قطعه در هر سطح ولتاژ گیت به‌طور کامل روشن میشود. مقاومت روشن هم فقط در شرایط آزمون مشخص‌شده معنا دارد و باید در کنار روش راه‌اندازی گیت و جریان واقعی مدار بررسی شود.
هدایت انتقالی این قطعه حداقل 1 S و مقدار معمولی آن 1.5 S است؛ شرایط آزمون شامل VDS = 25 V، ID = 1.5 A و TC = 25°C میشود. در مشخصات سوئیچینگ، زمان افت معمولی 30 ns، زمان تأخیر روشن‌شدن معمولی 15 ns و زمان تأخیر خاموش‌شدن معمولی 55 ns اعلام شده است. ظرفیت ورودی معمولی نیز 330 pF است و در پیکربندی سورس مشترک و TC = 25°C اندازه‌گیری شده است.
جریان درین DC برابر با ±2.5 A و جریان پالسی درین برابر با ±10 A، هر دو در TC = 25°C، به‌عنوان حدود مطلق اعلام شده‌اند؛ بنابراین نباید آن‌ها را جریان کاری عادی در نظر گرفت. حداکثر ولتاژ گیت به سورس ±30 V و حداکثر دمای کانال 150°C است. این مقادیر برای بررسی مرزهای مجاز قطعه هستند و انتخاب نهایی باید با توجه به شرایط واقعی مدار انجام شود.
برای مقایسه قطعه موجود یا بررسی نمونه جایگزین، نام کامل 2SK2125، نوع کانال، پکیج TO-220E و مشخصات ولتاژ و جریان را با نیاز مدار تطبیق دهید. برای دیدن قطعات هم‌رده در همین دسته، عبارت مشاهده ماسفت را دنبال کنید؛ جایگزینی تنها پس از مقایسه مشخصات فنی انجام شود.
برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام میشود و امکان پیگیری خرید عمده و تأمین شرکتی نیز وجود دارد. در صورت نیاز، پیش‌فاکتور برای سفارش قابل دریافت است.
اگر مشخصات این ماسفت با طراحی شما هماهنگ است، برای دریافت قیمت و موجودی روز، پارت‌نامبر 2SK2125 و تعداد موردنیاز را برای واحد فروش ارسال کنید. بررسی پکیج TO-220E و شرایط الکتریکی پیش از ثبت سفارش، از خطا در انتخاب قطعه جلوگیری می‌کند.
این مدل یک ماسفت قدرت سیلیکونی کانال N از نوع F-MOS FET است و در پکیج TO-220E ارائه میشود.
پکیج نصب آن TO-220E است. برای اطمینان از نصب و تطبیق صحیح، شکل قطعه و پارت‌نامبر درج‌شده روی نمونه قبلی یا فهرست قطعات مدار را بررسی کنید.
خیر. ±2.5 A برای جریان DC و ±10 A برای جریان پالسی، حدود مطلق در TC = 25°C هستند و نباید بدون بررسی شرایط حرارتی و روش سوئیچینگ به‌عنوان جریان کاری عادی استفاده شوند.
| Part Number | 2SK2125 |
|---|---|
| پکیج | TO-220E |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V |
