ماسفت BSS92

ویژگی‌ها
Part NumberBSS92
پکیجTO-92
Channel TypeP-Channel
مشخصات فنیVDS: 240 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت BSS92


ماسفت BSS92 چیست؟

BSS92 یک ماسفت کانال P از نوع enhancement-mode با ساختار عمودی D-MOS است. این قطعه برای قطع‌کننده جریان خط در کاربردهای تلفنی و همچنین راه‌انداز رله، راه‌اندازهای سرعت بالا و راه‌انداز ترانسفورمر خطی به‌کار می‌رود.

ویژگی عملکردی BSS92

از مشخصات مهم این ماسفت می‌توان به مقاومت روشن drain-source برابر 10 Ω به‌صورت معمول و 20 Ω به‌عنوان مقدار حداکثر اشاره کرد. این مقادیر در شرایط VGS = −10 V، جریان ID = −100 mA و دمای پیوند Tj = 25 °C اعلام شده‌اند. ولتاژ آستانه gate-source نیز از −0.8 V حداقل تا −2.8 V حداکثر است و در VDS = VGS، جریان ID = −1 mA و Tj = 25 °C اندازه‌گیری شده است.


مشخصات فنی BSS92

پارامتر مقدار شرایط آزمون
نوع قطعه کانال P، enhancement-mode، عمودی D-MOS —
مقاومت روشن drain-source 10 Ω typ.؛ 20 Ω max. VGS = −10 V؛ ID = −100 mA؛ Tj = 25 °C
ولتاژ آستانه gate-source −0.8 تا −2.8 V VDS = VGS؛ ID = −1 mA؛ Tj = 25 °C
امپدانس انتقال مستقیم 60 mS min.؛ 200 mS typ. VDS = −25 V؛ ID = −100 mA؛ Tj = 25 °C
ظرفیت ورودی / خروجی 65 / 20 pF typ. VGS = 0؛ VDS = −25 V؛ f = 1 MHz
زمان روشن / خاموش 5 / 20 ns typ. شرایط VGS، VDD و ID طبق داده قطعه

ولتاژ DC drain-source با مقدار −240 V، جریان DC درین با مقدار −150 mA و جریان پیک درین با مقدار −600 mA از محدودیت‌های مجاز قطعه هستند. حداکثر ولتاژ DC gate-source برابر ±20 V و حداکثر دمای پیوند کاری 150 °C نیز در همین گروه قرار می‌گیرند.

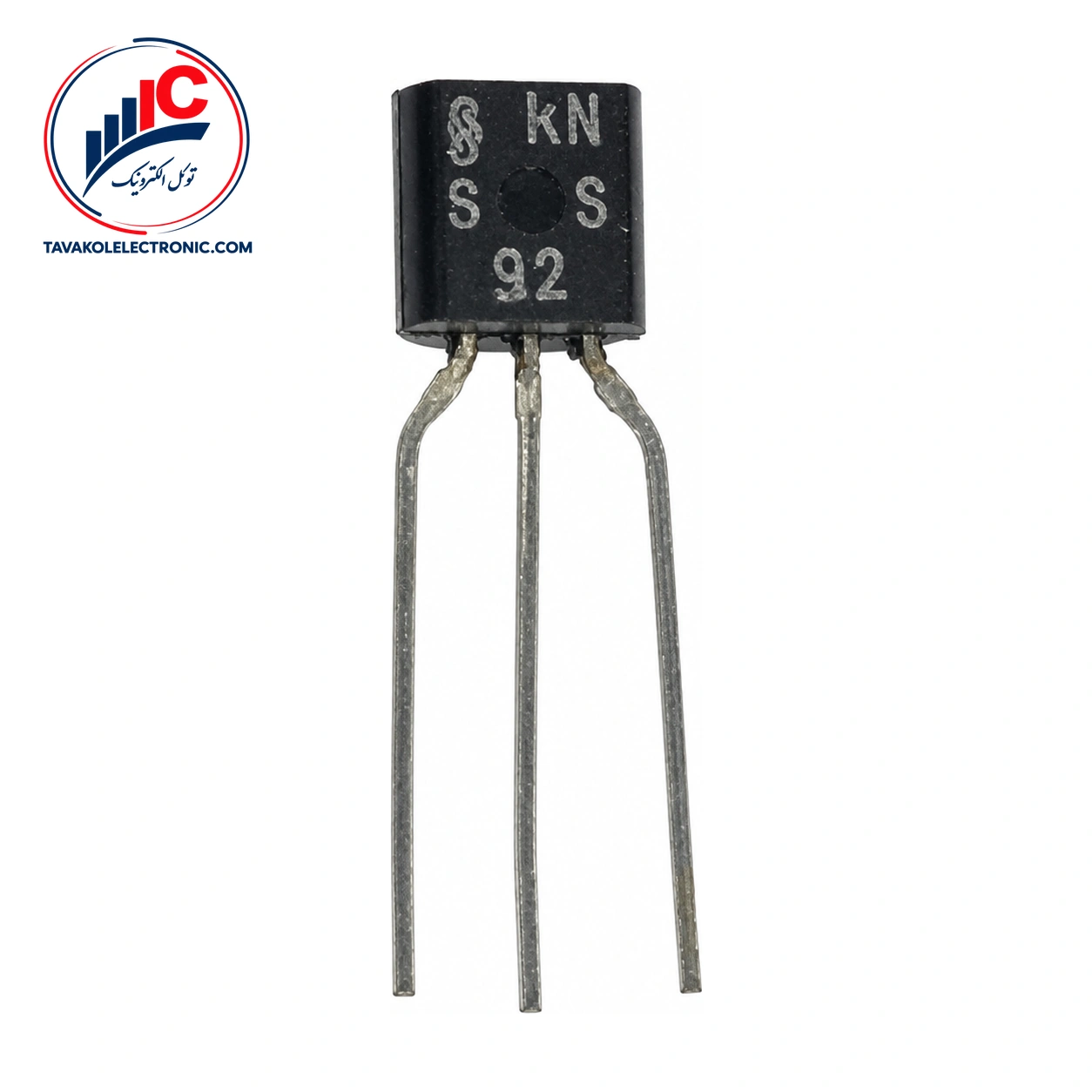

پکیج و پایه‌های BSS92

این قطعه در پکیج پلاستیکی سه‌پایه TO-92، گونه SOT54، عرضه می‌شود. ساختار نصب آن through-hole است، بنابراین جای‌گیری روی برد باید با همین پکیج هماهنگ باشد.

ترتیب پایه‌های BSS92 در TO-92

در نسخه TO-92 یا SOT54، پایه 1 گیت (G)، پایه 2 درین (D) و پایه 3 سورس (S) است.


قیمت و سفارش BSS92

برای خرید ماسفت BSS92 از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. فروش این قطعه به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا، ارسال به سراسر کشور و بررسی پارت‌نامبر قبل از سفارش از خدمات اعلام‌شده فروشگاه است.

پیش از ثبت سفارش، پارت‌نامبر این ماسفت، پکیج TO-92، ترتیب پایه‌ها و شرایط کاری مدار خود را بررسی کنید. مشتریان برای خرید حضوری نیز می‌توانند به بازار جمهوری تهران مراجعه کنند.


سؤالات متداول درباره BSS92

BSS92 چه نوع ماسفتی است؟

این ماسفت یک ماسفت کانال P از نوع enhancement-mode با ساختار عمودی D-MOS است که در پکیج سه‌پایه TO-92، گونه SOT54، ارائه می‌شود.

پایه‌های BSS92 چگونه قرار گرفته‌اند؟

در نسخه TO-92 یا SOT54، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.

کاربردهای اعلام‌شده برای این قطعه چیست؟

کاربردهای آن شامل قطع‌کننده جریان خط در تجهیزات تلفنی، راه‌انداز رله، راه‌اندازهای سرعت بالا و راه‌انداز ترانسفورمر خطی است.


جمع‌بندی و سفارش BSS92

BSS92 برای مدارهایی مناسب است که به ماسفت کانال P در پکیج پایه‌دار TO-92 و کاربردهایی مانند قطع جریان خط یا راه‌اندازی رله نیاز دارند. پیش از سفارش، مشخصات عملکردی، محدودیت‌های مجاز، شرایط آزمون و ترتیب پایه‌ها را با نیاز مدار مقایسه کنید. برای استعلام قیمت و موجودی روز، سفارش تکی یا تعدادی و دریافت پیش‌فاکتور با توکل الکترونیک تماس بگیرید.

توضیحات تکمیلی

Part Number

BSS92

پکیج

TO-92

Channel Type

P-Channel

مشخصات فنی

VDS: 240 V
