ماسفت APM4953

ویژگی‌ها
Part NumberAPM4953
پکیجSO-8
Channel TypeP-Channel
مشخصات فنیVDS: -30 V, ID: -4.9 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

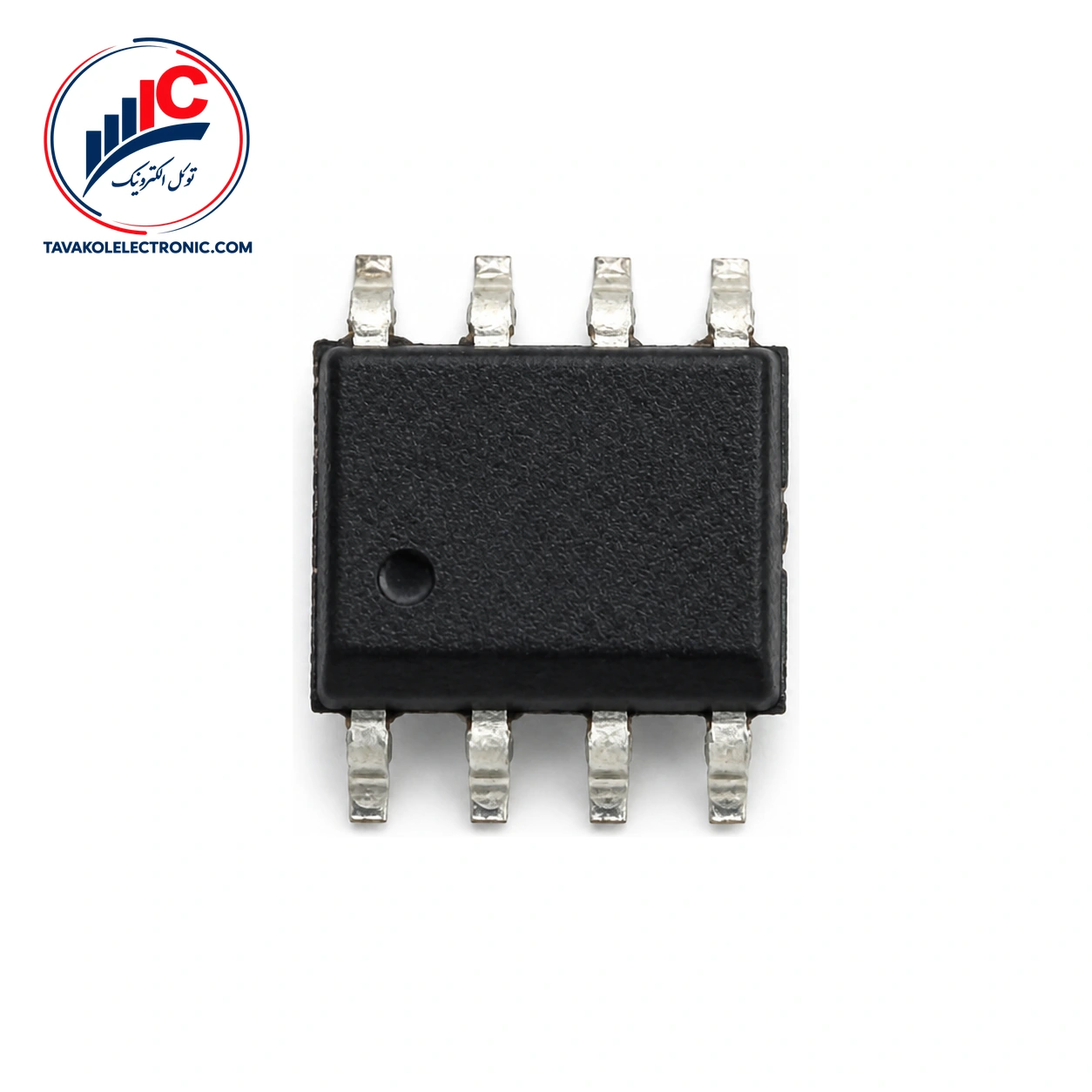

معرفی ماسفت APM4953

APM4953 یک ماسفت دوگانه P-Channel از نوع enhancement-mode است که در پکیج SO-8 عرضه می‌شود. این قطعه برای مدیریت توان در نوت‌بوک‌ها، تجهیزات قابل‌حمل و سیستم‌های باتری‌محور در نظر گرفته شده است. هنگام انتخاب، تطبیق پارت‌نامبر، نوع کانال، پکیج و شرایط کاری مدار اهمیت دارد.

اگر در حال مقایسه انواع ماسفت هستید، ولتاژهای مدار، جریان موردنیاز و شرایط تحریک گیت را با مشخصات قطعه تطبیق دهید تا انتخاب نهایی با طراحی شما هماهنگ باشد.


مشخصات کلیدی APM4953

این ماسفت در پکیج SO-8 قرار دارد و بازه دمای اتصال مشخص‌شده برای عملکرد آن از ‎-55 تا 150 درجه سانتی‌گراد است. ولتاژ شکست درین-سورس حداقل ‎-30 V اعلام شده و این مقدار در شرایط VGS = 0 V و IDS = ‎-250 µA اندازه‌گیری شده است.

ولتاژ آستانه گیت در شرایط VDS = VGS و IDS = ‎-250 µA، حداقل ‎-1 V، معمول ‎-1.5 V و حداکثر ‎-2 V است. توجه به شرایط آزمون برای مقایسه این مقدار با نیاز مدار ضروری است.

پارامتر مقدار شرایط آزمون یا توضیح
نوع قطعه Dual P-channel enhancement-mode MOSFET دو کانال P
پکیج SO-8 پکیج قطعه
مقاومت روشن درین-سورس 53 mΩ معمولی، 60 mΩ حداکثر VGS = ‎-10 V، IDS = ‎-4.9 A
مقاومت روشن درین-سورس 80 mΩ معمولی، 95 mΩ حداکثر VGS = ‎-4.5 V، IDS = ‎-3.6 A
دمای اتصال کاری ‎-55 تا 150 °C بازه عملکرد مشخص‌شده

مقاومت روشن و تحریک گیت در APM4953

مقاومت روشن درین-سورس در VGS = ‎-10 V و IDS = ‎-4.9 A، مقدار معمول 53 mΩ و مقدار حداکثر 60 mΩ دارد. در VGS = ‎-4.5 V و IDS = ‎-3.6 A، این مقادیر به‌ترتیب 80 و 95 mΩ هستند. بنابراین این دو ردیف باید همراه با ولتاژ گیت و جریان آزمون بررسی شوند.

شارژ کل گیت 22.3 nC به‌صورت معمول و 29 nC به‌صورت حداکثر، در VDS = ‎-15 V و IGS = ‎-10 V مشخص شده است. ظرفیت ورودی نیز در VGS = 0 V، مقدار معمول 1260 pF دارد.


کاربرد APM4953 در مدیریت توان

این ماسفت برای مدیریت توان در نوت‌بوک‌ها، تجهیزات قابل‌حمل و سیستم‌های باتری‌محور معرفی شده است. نوع دوگانه P-Channel، پکیج SO-8 و مقادیر مقاومت روشن از معیارهای مهم برای بررسی این قطعه در طراحی هستند.

زمان تأخیر روشن‌شدن در شرایط آزمون مشخص‌شده، 10 ns به‌صورت معمول و 18 ns به‌صورت حداکثر است. شرایط آزمون شامل VDD = ‎-15 V، ID = ‎-2 A، VGEN = ‎-10 V، RG = 6 Ω و RL = 7.5 Ω می‌شود؛ بنابراین این اعداد باید با توجه به شرایط آزمون تفسیر شوند.

مقادیر ‎-30 V برای ولتاژ درین-سورس، ‎-4.9 A برای جریان پیوسته، ‎-30 A برای جریان پالسی و ±25 V برای ولتاژ گیت-سورس، همگی حد مجاز مطلق هستند و نباید به‌عنوان مقادیر عادی کارکرد در نظر گرفته شوند.


قیمت و خرید APM4953 از توکل الکترونیک

برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. کالا با ضمانت اصالت کالا ارائه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از ثبت سفارش، پارت‌نامبر دقیق و پکیج SO-8 را با نیاز مدار خود تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را فراهم می‌کند و حضور فیزیکی در بازار جمهوری تهران نیز برای پیگیری خرید در دسترس است.


سؤالات متداول درباره APM4953

APM4953 چه نوع ماسفتی است؟

این قطعه یک ماسفت دوگانه P-Channel از نوع enhancement-mode است و در پکیج SO-8 عرضه می‌شود.

کاربرد APM4953 چیست؟

کاربرد اعلام‌شده آن مدیریت توان در نوت‌بوک‌ها، تجهیزات قابل‌حمل و سیستم‌های باتری‌محور است.

پکیج این قطعه چیست؟

برای دریافت اطلاعات سفارش و موجودی روز با توکل الکترونیک در ارتباط باشید.


جمع‌بندی و سفارش APM4953

این ماسفت دوگانه P-Channel در پکیج SO-8، برای کاربردهای مدیریت توان قابل‌حمل مشخصات فنی مربوط به مقاومت روشن، شارژ گیت، ظرفیت ورودی و زمان تأخیر روشن‌شدن دارد. برای دریافت قیمت، موجودی و پیش‌فاکتور، پارت‌نامبر دقیق APM4953 و تعداد موردنیاز را به توکل الکترونیک اعلام کنید.

توضیحات تکمیلی

Part Number

APM4953

پکیج

SO-8

Channel Type

P-Channel

مشخصات فنی

VDS: -30 V, ID: -4.9 A
