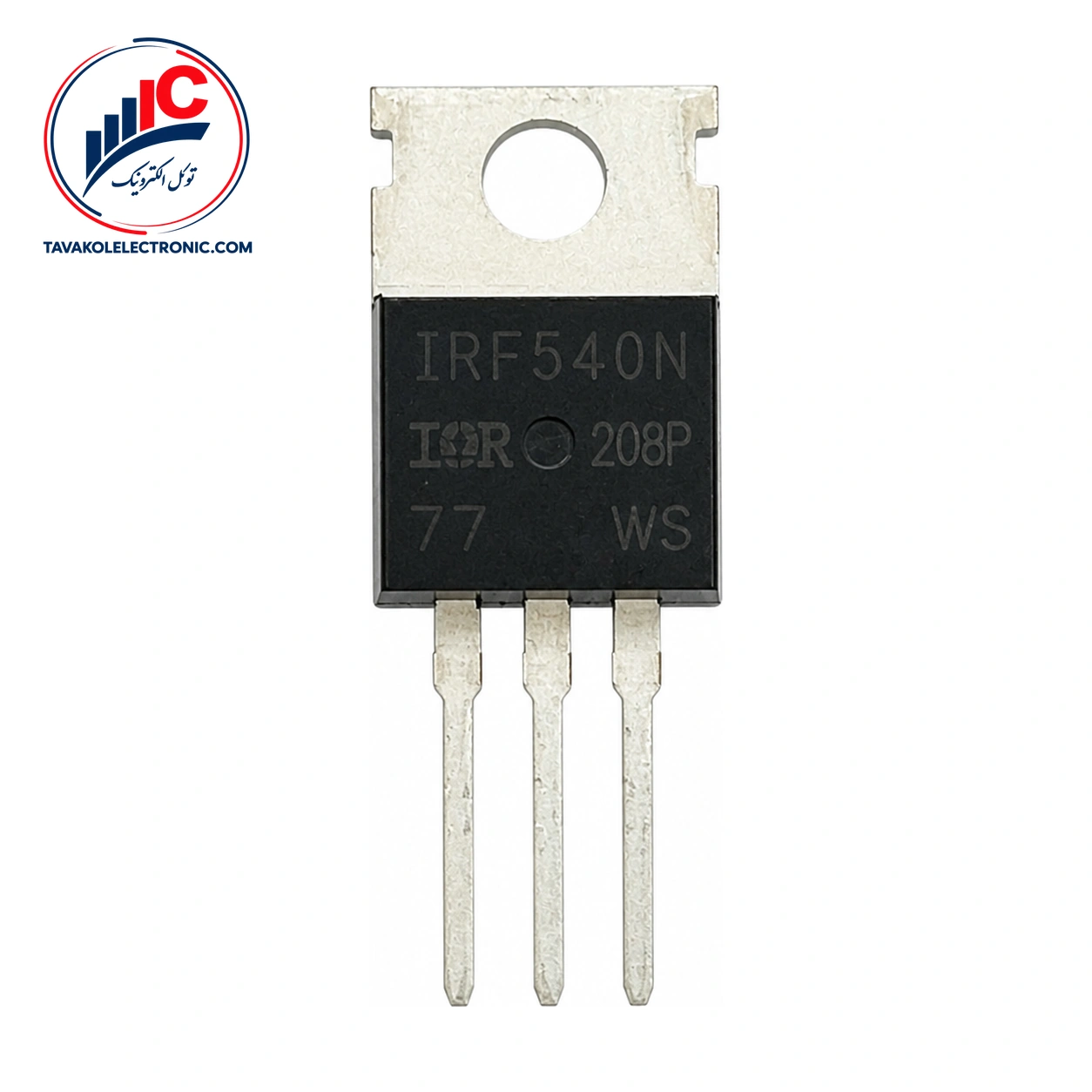

ماسفت IRF540N

ویژگی‌ها
Part NumberIRF540N
پکیجD2PAK
Channel TypeN-Channel
مشخصات فنیVDS: 100 V, ID: 33 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRF540N

IRF540N یک ماسفت قدرت کانال N با پکیج JEDEC TO-220AB است. این قطعه برای مدارهایی مناسب است که نوع کانال، پکیج، ولتاژ شکست و مقاومت درین به سورس در حالت روشن در آن‌ها اهمیت دارد.

در بررسی IRF540N بهتر است مشخصه‌های الکتریکی را از رتبه‌های حداکثری جدا در نظر بگیرید. بعضی مقادیر در شرایط آزمون مشخص بیان می‌شوند، و بعضی دیگر فقط حدود مجاز قطعه هستند.


مشخصات فنی IRF540N

ولتاژ شکست درین به سورس این ماسفت حداقل 100 V است؛ این مقدار با ID = 250 µA و VGS = 0 V مشخص شده است. مقاومت درین به سورس در حالت روشن نیز 0.033 Ω به‌صورت تیپیک و 0.040 Ω به‌صورت حداکثر است که با ID = 33 A و VGS = 10 V اندازه‌گیری شده است.

مشخصه مقدار و شرایط
نوع قطعه ماسفت قدرت کانال N
پکیج JEDEC TO-220AB
ولتاژ شکست درین به سورس حداقل 100 V؛ ID = 250 µA، VGS = 0 V
مقاومت روشن درین به سورس 0.033 Ω تیپیک، 0.040 Ω حداکثر؛ ID = 33 A، VGS = 10 V
زمان روشن‌شدن حداکثر 100 ns؛ VDD = 50 V، ID = 33 A، VGS = 10 V
زمان خاموش‌شدن حداکثر 145 ns؛ VGS = 10 V

ویژگی‌های گیت و کلیدزنی IRF540N

ولتاژ آستانه گیت به سورس بین 2 V تا 4 V است و با VGS = VDS و ID = 250 µA تعیین شده است. این بازه فقط ولتاژ آستانه را نشان می‌دهد و نباید آن را به‌جای ولتاژ کامل روشن‌شدن قطعه در نظر گرفت.

بار کل گیت 66 nC به‌صورت تیپیک و 79 nC به‌صورت حداکثر است؛ شرایط این مشخصه شامل تغییر VGS از 0 تا 20 V و VDD = 50 V است. ظرفیت ورودی نیز 1220 pF به‌صورت تیپیک، در VDS = 25 V، VGS = 0 V و فرکانس 1 MHz اعلام شده است. زمان روشن‌شدن و خاموش‌شدن نیز به‌ترتیب حداکثر 100 ns و 145 ns هستند.


انتخاب و بررسی پارت‌نامبر

برای انتخاب این قطعه، نوع کانال N و پکیج JEDEC TO-220AB را با طراحی خود تطبیق دهید. همچنین مقاومت روشن، ولتاژ شکست و پارامترهای گیت را در کنار هم بررسی کنید. ولتاژ درین به سورس 100 V در داده‌ها به‌عنوان حداقل ولتاژ شکست آمده است و نباید با رتبه حداکثری 100 V اشتباه گرفته شود.

جریان پیوسته 33 A در دمای بدنه 25°C و جریان 23 A در دمای بدنه 100°C، هر دو رتبه حداکثری با VGS = 10 V هستند. حداکثر توان تلف‌شده 120 W در دمای بدنه 25°C ثبت شده است. بازه دمای کار و ذخیره‌سازی نیز از −55°C تا 175°C و رتبه حداکثری ولتاژ گیت به سورس ±20 V است.

برای خرید ماسفت، پارت‌نامبر دقیق و تعداد موردنیاز را پیش از ثبت سفارش بررسی کنید.


قیمت و خرید IRF540N از توکل الکترونیک

برای خرید این ماسفت، استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا مطابق شرایط فروشگاه ارائه می‌شود.


جمع‌بندی و سفارش ماسفت قدرت

IRF540N یک ماسفت قدرت کانال N در پکیج JEDEC TO-220AB است که ولتاژ شکست درین به سورس آن حداقل 100 V و مقاومت روشن آن 0.033 Ω تیپیک و 0.040 Ω حداکثر در شرایط تعیین‌شده است. پیش از سفارش، مشخصه‌های آزمون و رتبه‌های حداکثری را جداگانه بررسی کنید. برای استعلام قیمت، موجودی و دریافت پیش‌فاکتور، با توکل الکترونیک تماس بگیرید.


سؤالات متداول درباره IRF540N

IRF540N چه نوع ماسفتی است؟

این ماسفت یک ماسفت قدرت کانال N است که در پکیج JEDEC TO-220AB عرضه می‌شود.

مقاومت روشن IRF540N چقدر است؟

مقاومت درین به سورس در حالت روشن، در شرایط ID = 33 A و VGS = 10 V، برابر 0.033 Ω به‌صورت تیپیک و 0.040 Ω به‌صورت حداکثر است.

توضیحات تکمیلی

Part Number

IRF540N

پکیج

D2PAK

Channel Type

N-Channel

مشخصات فنی

VDS: 100 V, ID: 33 A
