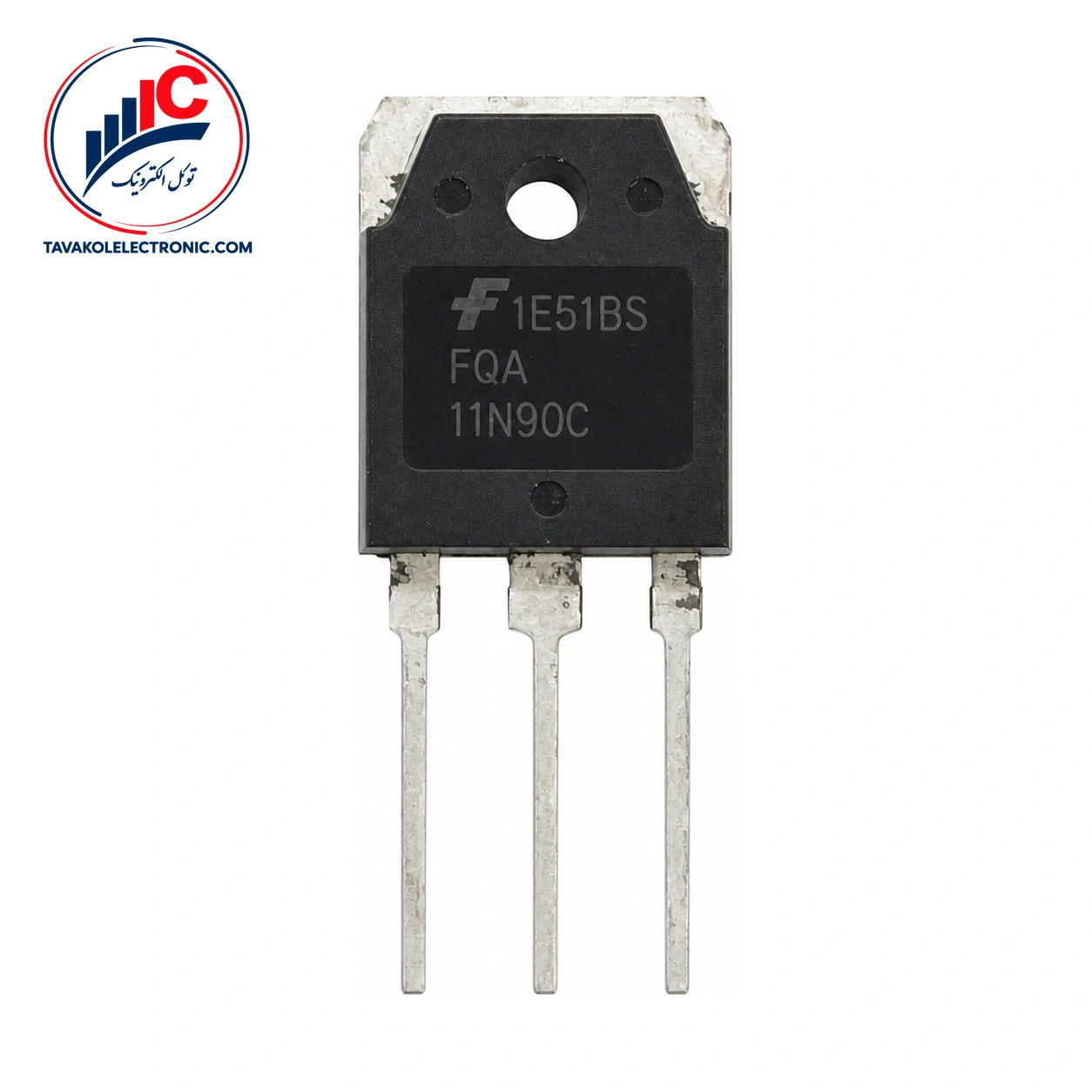

ماسفت FQA11N90C

ویژگی‌ها
Part NumberFQA11N90C
پکیجTO-3P
Channel TypeN-Channel
مشخصات فنیVDS: 1.4 V, ID: 11.0 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت FQA11N90C

ماسفت FQA11N90C یک ماسفت قدرت N-channel از نوع enhancement-mode است و در پکیج TO-3P عرضه می‌شود. این قطعه برای مدارهایی مناسب است که در آن‌ها نوع کانال، روش درایو گیت و هماهنگی پکیج با ساختار مکانیکی اهمیت دارد. این محصول توسط onsemi ارائه شده و اعلام دقیق پارت‌نامبر هنگام سفارش، انتخاب درست قطعه را ساده‌تر می‌کند.

این ماسفت در منابع تغذیه سوئیچینگ با راندمان بالا، مدارهای اصلاح ضریب توان فعال و بالاست الکترونیکی با توپولوژی نیم‌پل کاربرد دارد. برای انتخاب نهایی، شرایط واقعی مدار، روش خنک‌کاری و نیازهای بخش سوئیچینگ را جداگانه بررسی کنید.


مشخصات کلیدی FQA11N90C

مهم‌ترین ویژگی‌های این قطعه شامل نوع کانال N-channel، حالت کاری enhancement-mode و پکیج TO-3P است. مقاومت روشن استاتیک در شرایط VGS = 10 V و ID = 5.5 A، مقدار تیپیک 1.12 Ω و حداکثر 1.4 Ω دارد. ولتاژ آستانه گیت نیز در شرایط VDS = VGS و ID = 250 µA، بین 3.0 V حداقل و 5.0 V حداکثر مشخص شده است.

پارامتر مقدار شرایط آزمون
نوع کانال و حالت کاری N-channel، enhancement mode —
پکیج TO-3P —
مقاومت روشن استاتیک 1.12 Ω typ. / 1.4 Ω max. VGS = 10 V، ID = 5.5 A
شارژ کل گیت 60 nC typ. / 80 nC max. VDS = 720 V، ID = 11.0 A، VGS = 10 V
ظرفیت انتقال معکوس 23 pF typ. / 30 pF max. VDS = 25 V، VGS = 0 V، f = 1.0 MHz

رفتار سوئیچینگ و گیت

شارژ کل گیت 60 nC به‌صورت تیپیک و 80 nC به‌صورت حداکثر اعلام شده است. ظرفیت انتقال معکوس نیز در شرایط VDS = 25 V، VGS = 0 V و فرکانس 1.0 MHz، برابر با 23 pF تیپیک و 30 pF حداکثر است. این اعداد هنگام ارزیابی درایور گیت و رفتار سوئیچینگ مدار اهمیت دارند.

زمان تأخیر روشن‌شدن در شرایط VDD = 450 V، ID = 11.0 A و RG = 25 Ω، برابر با 60 ns تیپیک و 130 ns حداکثر است. زمان تأخیر خاموش‌شدن در همین شرایط 130 ns تیپیک و 270 ns حداکثر اعلام شده است. ولتاژ مستقیم دیود درین-سورس نیز با VGS = 0 V و IS = 11.0 A، حداکثر 1.4 V است.

حدود مجاز مهم

ولتاژ درین-سورس 900 V حداکثر مجاز است و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. جریان درین پیوسته در دمای کیس 25°C حداکثر 11.0 A و در دمای کیس 100°C حداکثر 6.9 A است. جریان پالسی حداکثر 44.0 A، ولتاژ گیت-سورس حداکثر ±30 V و محدوده دمای کار و نگهداری −55 تا +150°C اعلام شده است.


کاربردهای ماسفت در مدارهای قدرت

این قطعه برای منابع تغذیه سوئیچینگ با راندمان بالا، اصلاح ضریب توان فعال و بالاست الکترونیکی با توپولوژی نیم‌پل مناسب است. پکیج TO-3P باید با فضای نصب، روش اتصال و نیازهای دفع حرارت مجموعه هماهنگ باشد.

برای مقایسه قطعات هم‌رده می‌توانید از عبارت مشاهده ماسفت استفاده کنید. پیش از انتخاب، نوع کانال، پکیج، شرایط درایو گیت و حدود ولتاژ و جریان مدار را با مشخصات موردنیاز خود تطبیق دهید.


خرید و استعلام قیمت FQA11N90C

برای خرید این قطعه از توکل الکترونیک، استعلام قیمت و موجودی روز بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. همچنین ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران در دسترس مشتریان قرار دارد.


سفارش ماسفت FQA11N90C

اگر پکیج TO-3P، نوع کانال N-channel و مشخصات این قطعه با مدار شما هماهنگ است، برای دریافت قیمت و موجودی با توکل الکترونیک تماس بگیرید. هنگام سفارش، پارت‌نامبر را دقیق اعلام کنید تا بررسی کالا و صدور پیش‌فاکتور بر اساس اطلاعات درست انجام شود.


سؤالات متداول درباره FQA11N90C

FQA11N90C چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت N-channel از نوع enhancement-mode است و در پکیج TO-3P عرضه می‌شود.

FQA11N90C در چه مدارهایی کاربرد دارد؟

این ماسفت برای منابع تغذیه سوئیچینگ با راندمان بالا، اصلاح ضریب توان فعال و بالاست الکترونیکی با توپولوژی نیم‌پل مناسب است.

آیا 900 V ولتاژ کاری عادی FQA11N90C است؟

خیر. مقدار 900 V حداکثر ولتاژ درین-سورس مجاز است و باید به‌عنوان حد مطلق رعایت شود، نه مشخصه کار عادی.

توضیحات تکمیلی

Part Number

FQA11N90C

پکیج

TO-3P

Channel Type

N-Channel

مشخصات فنی

VDS: 1.4 V, ID: 11.0 A
