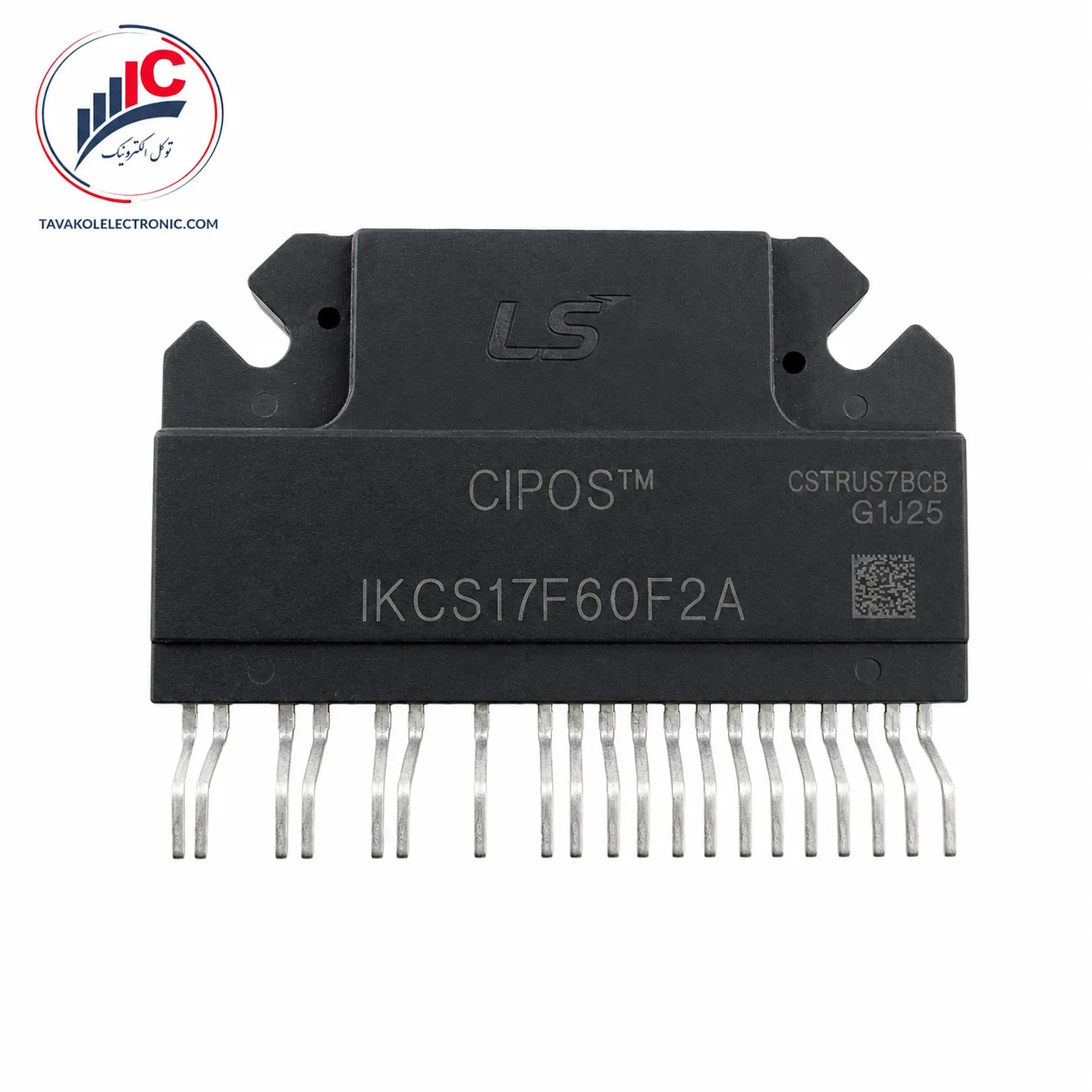

ماژول IPM مدل IKCS17F60F2A

توضیحات

خرید و قیمت IKCS17F60F2A برند LS

IKCS17F60F2A یک ماژول IPM سه‌فاز با برند موجودی LS / LS Electric است که برای کنترل موتورهای AC در بردهای اینورتر، سیستم‌های دور متغیر، فن‌ها و کمپرسورها استفاده می‌شود. این قطعه بخش قدرت IGBT، گیت‌درایور سه‌فاز و مدارهای حفاظتی اصلی را در یک پکیج عایق Single In-Line یکپارچه می‌کند.

ولتاژ بلوکه‌سازی این ماژول ۶۰۰ ولت و جریان خروجی آن در دمای کیس ۲۵ درجه ۱۷ آمپر است. در دمای کیس ۸۰ درجه، جریان اعلام‌شده به ۱۰ آمپر کاهش پیدا می‌کند. مقدار ۳۰ آمپر نیز جریان پیک تکرارشونده است و نباید به‌عنوان جریان کاری دائم معرفی شود.

برای خرید IKCS17F60F2A باید کد کامل، پسوند F2A، برند LS، فرم پایه‌ها و منطق فرمان برد با قطعه قبلی تطبیق داده شوند. مشابه‌بودن ظاهر یک ماژول ۶۰۰ ولت یا قوی‌تر بودن جریان آن، جایگزینی صحیح را تضمین نمی‌کند.

برای دریافت قیمت IKCS17F60F2A، استعلام موجودی، فروش تکی یا تعدادی و صدور پیش‌فاکتور، تصویر قطعه قبلی، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. امکان خرید عمده، تأمین شرکتی و ارسال به سراسر کشور قابل بررسی است.

مشخصات مهم برای خریدار

جدول صفحه ۸ دیتاشیت مقادیر ۶۰۰ ولت، ۱۷ آمپر، ۱۰ آمپر در دمای بالاتر و جریان پیک ۳۰ آمپر را تأیید می‌کند. دیاگرام صفحه ۵ نیز ساختار شش IGBT، دیودها، گیت‌درایور و اجزای Bootstrap را نمایش می‌دهد.

ویژگی‌های مهم IKCS17F60F2A

ساختار یکپارچه IKCS17F60F2A باعث می‌شود شش IGBT، دیودهای مربوط به سه فاز و مدار گیت‌درایور در یک مجموعه قرار بگیرند. این ویژگی تعداد قطعات مجزای طبقه قدرت را کاهش می‌دهد و برای تعمیر بردی که همین پارت‌نامبر روی آن نصب بوده، انتخاب مشخص‌تری فراهم می‌کند.

دیودها و خازن‌های Bootstrap داخل ماژول قرار دارند. دیتاشیت برای هر تغذیه شناور High-Side یک خازن داخلی ۱۰۰ نانوفاراد اعلام می‌کند. بااین‌حال سلامت تغذیه VDD و اجزای جانبی برد پیش از نصب قطعه جدید همچنان باید بررسی شود.

پایه‌های امیتر Low-Side سه فاز با نام‌های VRU، VRV و VRW جداگانه در دسترس‌اند. این ساختار امکان اندازه‌گیری جریان هر فاز و اتصال مدار حفاظت اضافه‌جریان را فراهم می‌کند.

در صورت تشخیص اضافه‌جریان از طریق پایه ITRIP، خروجی‌های گیت‌درایور خاموش می‌شوند و پایه FLT-TEMP وضعیت خطا را به کنترلر گزارش می‌کند. همین پایه در حالت عادی برای دریافت سیگنال NTC و پایش دمای داخلی نیز استفاده می‌شود؛ در زمان وقوع خطا، اطلاعات دما از این پایه در دسترس نیست.

کاربردهای IKCS17F60F2A

این ماژول برای کنترل موتور AC در سیستم‌های سرعت متغیر طراحی شده است. کاربردهای قابل‌اتکای آن عبارت‌اند از:

• برد اینورتر ماشین لباس‌شویی
• کنترل فن‌های دور متغیر
• درایو کمپرسور
• تجهیزات تهویه مطبوع
• کنترل موتور سه‌فاز AC
• تجهیزات دارای درایو سرعت متغیر
• تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

هنگام سفارش IKCS17F60F2A باید شماره برد، توان موتور، ولتاژ باس، منطق فرمان و پین‌آوت بررسی شوند. ذکر یک کاربرد در دیتاشیت به‌معنای سازگاری با تمام دستگاه‌های آن گروه نیست.

برای مشاهده مدل‌های دیگر می‌توانید به قیمت ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از خرید و نصب

پیش از ثبت سفارش موارد زیر بررسی شوند:

• کد روی بدنه دقیقاً IKCS17F60F2A باشد.
• مشتری از برند موجودی LS مطلع شود.
• پسوند A با C اشتباه نشود.
• پکیج Single In-Line و فرم پایه‌ها با PCB مطابقت داشته باشد.
• ورودی‌های HIN و LIN این مدل Active Low هستند.
• پایه‌های VRU، VRV و VRW با مدار شنت تطبیق داده شوند.
• پایه FLT-TEMP و مدار Pull-Up خارجی بررسی شوند.
• ورودی ITRIP و مدار حفاظت اضافه‌جریان تست شوند.
• حداقل عرض پالس و Deadtime حدود یک میکروثانیه رعایت شود.
• موتور و خروجی‌های U، V و W اتصال کوتاه نداشته باشند.
• هیت‌سینک، خمیر حرارتی و فشار نصب مناسب باشند.

نصب IPM جدید بدون رفع ایراد موتور، تغذیه، شنت یا مدار فرمان ممکن است باعث خرابی مجدد قطعه شود.

تفاوت IKCS17F60F2A با IKCS17F60F2C

دیتاشیت، مشخصات الکتریکی این دو مدل را به‌صورت مشترک بیان می‌کند؛ اما برای نسخه‌های A و C نقشه پکیج جداگانه دارد. بنابراین تفاوت قطعی قابل استناد، تفاوت در نسخه مکانیکی یا فرم پکیج است.

برای فروش یا جایگزینی باید این موارد کنترل شوند:

• پسوند دقیق روی بدنه
• محل و زاویه پایه‌ها
• نحوه قرارگیری روی PCB
• فاصله بدنه تا هیت‌سینک
• ابعاد و نقاط نصب

نسخه F2C بدون تطبیق نقشه پکیج و برد، جایگزین مستقیم نسخه F2A معرفی نشود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش IKCS17F60F2A به‌صورت تکی و تعدادی، استعلام قیمت روز، سفارش عمده، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

پیش از نهایی‌شدن سفارش، امکان بررسی اولیه پارت‌نامبر، برند حک‌شده و فرم پایه‌ها از روی تصویر قطعه وجود دارد. حضور فیزیکی مجموعه در بازار جمهوری تهران نیز به کاهش احتمال خرید مدل اشتباه کمک می‌کند.

برای دریافت قیمت روز IKCS17F60F2A برند LS، مشاوره خرید و بررسی موجودی، تصویر قطعه قبلی و تعداد موردنیاز را ارسال کنید.

سوالات متداول

IKCS17F60F2A چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT با گیت‌درایور، Bootstrap و مدارهای حفاظتی داخلی است.

برند محصول موجود چیست؟

برند اعلام‌شده برای موجودی LS / LS Electric است.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ آن ۶۰۰ ولت و جریان خروجی در دمای کیس ۲۵ درجه ۱۷ آمپر است. مقدار ۳۰ آمپر جریان پیک تکرارشونده است.

آیا Bootstrap داخلی دارد؟

بله، هم دیود و هم خازن‌های ۱۰۰ نانوفاراد Bootstrap داخل ماژول قرار دارند.

آیا سنسور دما دارد؟

بله، NTC داخلی دارد و سیگنال دما از پایه مشترک FLT-TEMP در دسترس قرار می‌گیرد.

آیا ورودی‌های کنترلی Active Low هستند؟

بله، ورودی‌های HIN و LIN این محصول Active Low هستند و این موضوع هنگام جایگزینی اهمیت زیادی دارد.

آیا نسخه F2C جایگزین آن است؟

جایگزینی مستقیم تأیید نمی‌شود؛ ابتدا باید نقشه پکیج، فرم پایه‌ها و PCB بررسی شوند.

جمع‌بندی و استعلام موجودی

IKCS17F60F2A برند LS یک ماژول IPM سه‌فاز با ولتاژ ۶۰۰ ولت، جریان نامی ۱۷ آمپر و جریان پیک ۳۰ آمپر است. پکیج Single In-Line، Bootstrap کامل داخلی، NTC، خروجی خطا، حفاظت اضافه‌جریان، UVLO و امیترهای جداگانه سه فاز از قابلیت‌های مهم این پارت‌نامبر هستند.

برای خرید IKCS17F60F2A، استعلام قیمت، فروش تکی، خرید عمده یا دریافت پیش‌فاکتور باید برند LS، پسوند F2A، منطق Active Low و فرم پایه‌ها با محصول قبلی تطبیق داده شوند.
