ماژول IPM مدل PS21865-P

توضیحات

خرید و قیمت PS21865-P

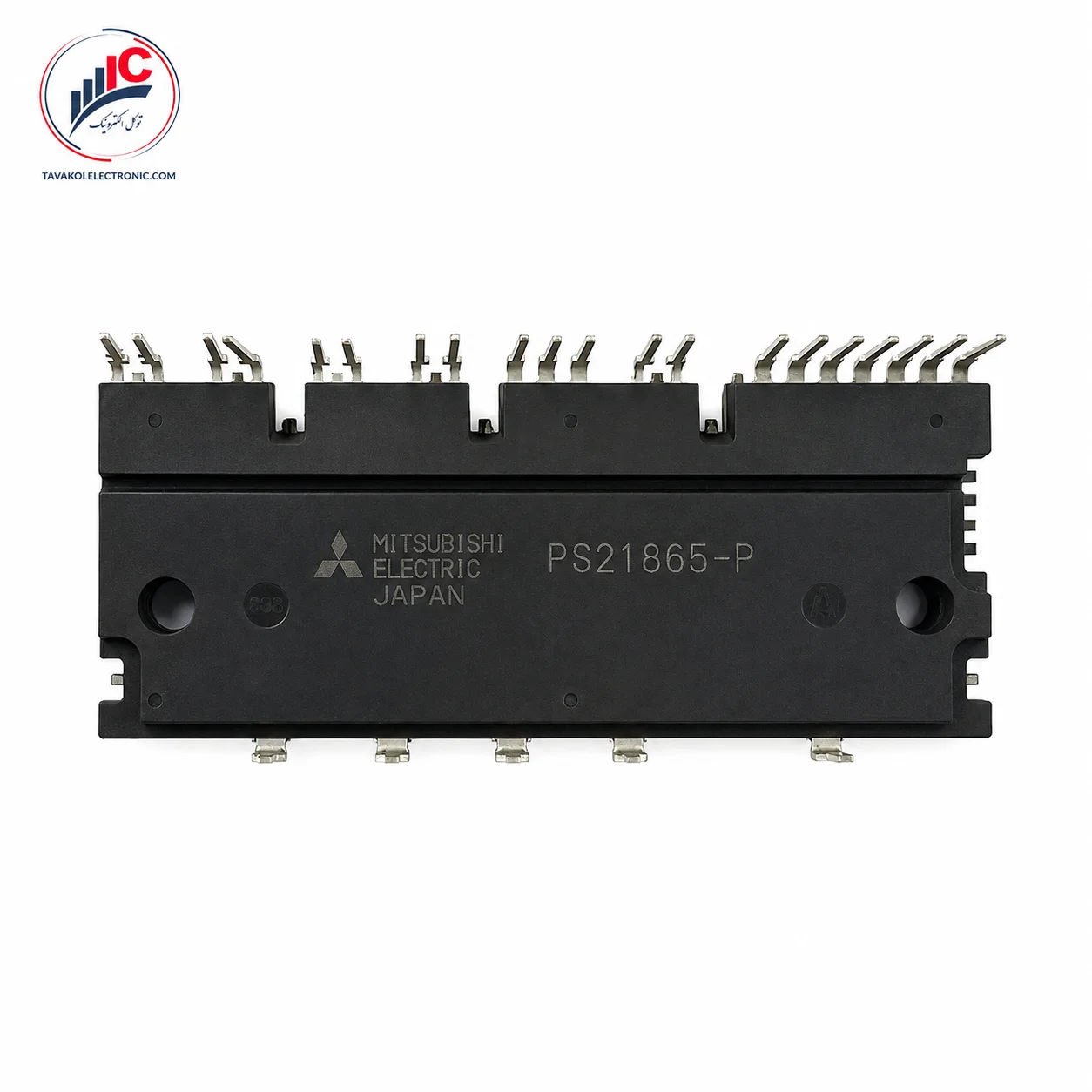

PS21865-P میتسوبیشی یک ماژول هوشمند قدرت سه‌فاز از خانواده DIP-IPM است که برای راه‌اندازی موتورهای سه‌فاز در بردهای اینورتر طراحی شده است. این ماژول بخش قدرت IGBT، مدارهای گیت‌درایور و حفاظت‌های مهم را در یک پکیج واحد قرار می‌دهد و برای تعمیر یا تأمین بردهایی که دقیقاً از همین کد استفاده می‌کنند گزینه‌ای قابل بررسی است.

مشخصات اصلی قطعه شامل ولتاژ 600 ولت و جریان نامی 20 آمپر است. Mitsubishi توان عمومی موتور حدود 1.5 کیلووات در 220VAC را برای این مدل اعلام کرده است؛ البته این عدد یک مقدار راهنمای طراحی است و توان قابل استفاده واقعی به شرایط بار، خنک‌کاری و طراحی اینورتر بستگی دارد.

برای خرید PS21865-P فقط یکسان‌بودن آمپر و ولتاژ را ملاک قرار ندهید. پسوند انتهای کد، پکیج، چینش ترمینال‌ها و مدار برد باید با قطعه قبلی مطابقت داشته باشند. به‌خصوص مدل‌های PS21865، PS21865-A و PS21865-AP نباید بدون بررسی دیتاشیت و PCB جایگزین یکدیگر در نظر گرفته شوند.

برای دریافت قیمت PS21865-P، استعلام موجودی، خرید تکی یا تأمین تعدادی، تصویر واضح قطعه قبلی، شماره برد و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات مهم برای خریدار

مشخصات 600V، 20A، 1.5kW و پکیج D3 در کاتالوگ Mitsubishi ثبت شده‌اند.

جریان 40 آمپر نیز در دیتاشیت به‌عنوان Peak Current آمده و جریان نامی قطعه محسوب نمی‌شود.

مزایا و ویژگی‌های مهم محصول

یکی از مهم‌ترین مزایای PS21865-P، تجمیع شش IGBT پل سه‌فاز با مدارهای درایور HVIC و حفاظت در یک ماژول است. این طراحی باعث کاهش تعداد قطعات مجزای بخش قدرت و ساده‌ترشدن ساختار بردهای سازگار می‌شود.

ویژگی‌های مهم این قطعه برای خریدار عبارت‌اند از:

• IGBT سه‌فاز 600V / 20A
• درایورهای داخلی High-Side و Low-Side
• امکان اتصال سیگنال‌های کنترلی به کنترلر
• حفاظت Under-Voltage
• حفاظت اتصال کوتاه بخش Low-Side
• خروجی FO برای اعلام خطا
• پکیج Large DIP با هیت‌سینک داخلی جهت انتقال حرارت بهتر
• ترمینال‌های بدون سرب در نسخه P

حفاظت اتصال کوتاه به شنت خارجی و مدار تشخیص جریان مناسب وابسته است؛ بنابراین در زمان تعویض IPM، سلامت مدار پیرامونی نیز اهمیت دارد.

کاربردهای PS21865-P

کاربردهای رسمی ذکرشده برای این خانواده شامل موارد زیر است:

• ماشین لباس‌شویی
• یخچال‌های دارای اینورتر
• کولر گازی
• سروو موتورهای کوچک
• سیستم‌های کنترل موتور
• اینورترهای صنعتی کم‌قدرت
• تعمیر بردهایی که کارخانه از PS21865-P استفاده کرده است

وجود نام یک کاربرد در دیتاشیت به معنی سازگاری قطعه با تمام مدل‌های آن دستگاه نیست. برای مثال، استفاده در هر کولر یا لباس‌شویی باید با شماره برد و ماژول نصب‌شده قبلی تأیید شود.

نکات مهم قبل از خرید PS21865-P

قبل از سفارش، کد کامل روی ماژول را بررسی کنید و مطمئن شوید پسوند P وجود دارد. طبق اسناد Mitsubishi، این پسوند نشان‌دهنده ترمینال با آبکاری بدون سرب است.

همچنین پکیج D3، ابعاد بدنه، موقعیت پایه‌های P، U، V، W و N و پایه‌های کنترلی باید با PCB مطابقت داشته باشند.

هنگام استعلام بهتر است موارد زیر را ارسال کنید:

• تصویر واضح نوشته روی قطعه
• تصویر کامل پایه‌ها
• شماره PCB
• مدل دستگاه
• تعداد موردنیاز

پیش از نصب ماژول جدید نیز تغذیه درایور، مدار Bootstrap، شنت جریان، باس DC، موتور و سیستم خنک‌کاری بررسی شوند. دیتاشیت برای Bootstrap از دیود خارجی استفاده می‌کند؛ بنابراین دیود Bootstrap داخلی برای این مدل تأیید نشده است.

تفاوت با مدل‌های مشابه

در همان خانواده Mitsubishi، مدل‌های PS21864-P، PS21865-P، PS21867-P و PS21869-P به‌ترتیب برای جریان‌های 15A، 20A، 30A و 50A معرفی شده‌اند. توان راهنمای موتور آن‌ها نیز متفاوت است.

مدل PS21865-AP نیز در اسناد بعدی Mitsubishi دیده می‌شود. پسوند A در این خانواده با نوع و طول ترمینال ارتباط دارد؛ بنابراین حتی در صورت یکسان‌بودن ریتینگ 600V/20A، باید فرم پایه‌ها بررسی شود.

هیچ مدل مشابهی بدون بررسی پین‌آوت، پکیج و طراحی برد جایگزین مستقیم محسوب نمی‌شود.

چرا خرید از توکل الکترونیک؟

برای خرید PS21865-P می‌توانید پیش از سفارش تصویر قطعه قبلی را ارسال کنید تا کد و فرم ماژول بررسی شود و احتمال خرید اشتباه کاهش پیدا کند.

امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده، تأمین شرکتی، صدور پیش‌فاکتور، مراجعه حضوری و ارسال به سراسر کشور وجود دارد.

برای خرید PS21865-P، تصویر قطعه قبلی و تعداد موردنیاز را ارسال کنید تا قیمت و موجودی روز بررسی شود.

سوالات متداول

PS21865-P چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT از Mitsubishi Electric است.

ولتاژ و جریان آن چقدر است؟

ولتاژ نامی 600V و جریان نامی 20A است.

جریان 40 آمپر به چه معناست؟

40A جریان پیک برای مدت کمتر از 1ms است و نباید به‌عنوان جریان نامی محصول معرفی شود.

PS21865-P برای چه توان موتوری است؟

Mitsubishi حدود 1.5kW در 220VAC را به‌عنوان Motor Rating عمومی اعلام کرده است.

آیا حفاظت اتصال کوتاه دارد؟

بله، برای بخش Low-Side؛ اما عملکرد آن به مدار سنجش و شنت خارجی وابسته است.

آیا Bootstrap Diode داخلی دارد؟

در مدار کاربردی دیتاشیت از دیود Bootstrap خارجی استفاده شده است؛ بنابراین داخلی‌بودن آن تأیید نمی‌شود.

برای استعلام موجودی چه اطلاعاتی لازم است؟

تصویر قطعه، تصویر پایه‌ها، شماره PCB، مدل دستگاه و تعداد موردنیاز را ارسال کنید.

جمع‌بندی و استعلام موجودی

PS21865-P میتسوبیشی یک DIP-IPM سه‌فاز 600V / 20A با فناوری IGBT، درایور داخلی و حفاظت‌های لازم برای بردهای اینورتر و کنترل موتور است. پکیج D3 و توان راهنمای حدود 1.5kW از مشخصات مهم این مدل هستند.

برای دریافت قیمت روز PS21865-P، بررسی موجودی، خرید عمده یا دریافت پیش‌فاکتور با توکل الکترونیک تماس بگیرید.
