خرید و قیمت PS21265-AP میتسوبیشی

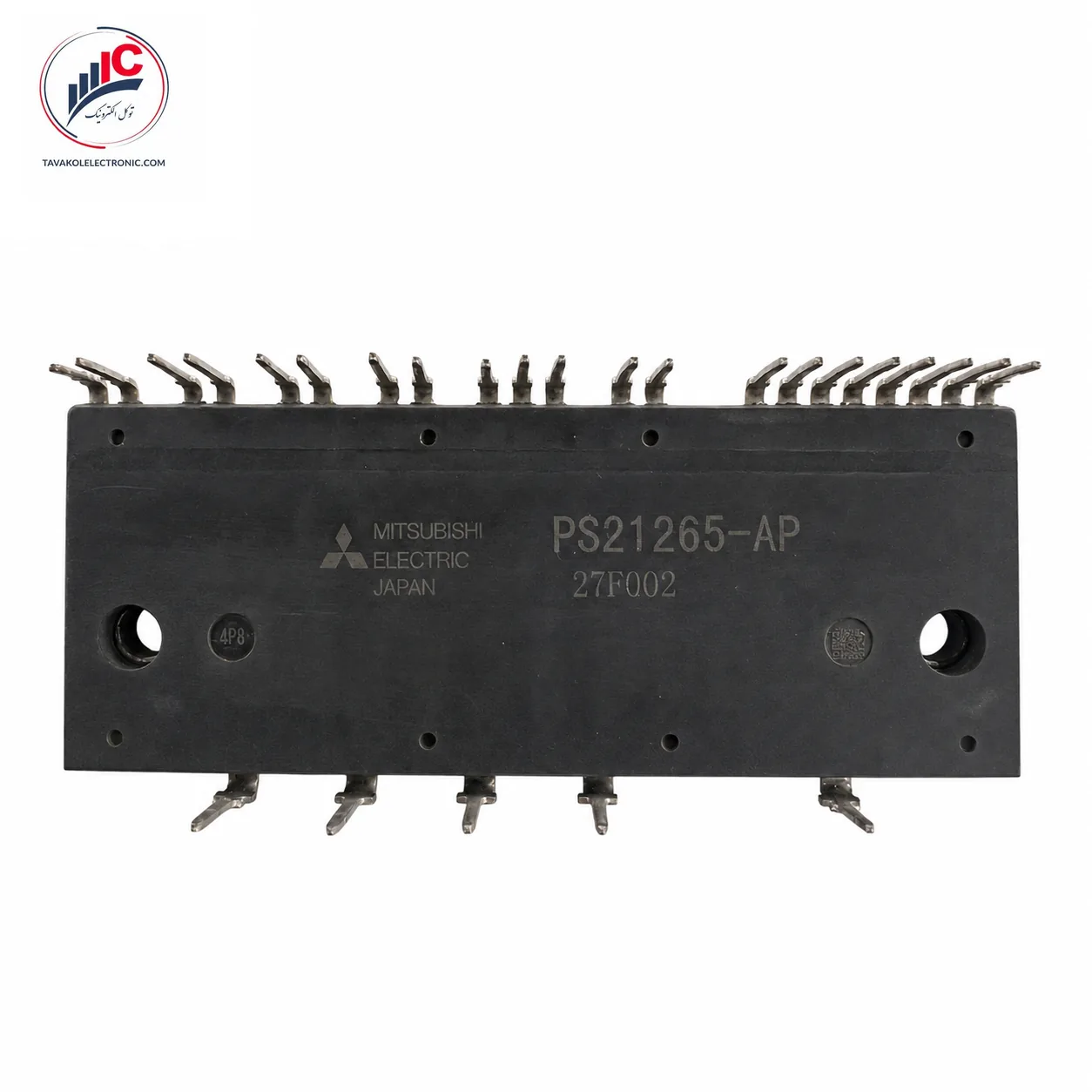

PS21265-AP یک ماژول هوشمند قدرت سه‌فاز از برند Mitsubishi Electric است که برای راه‌اندازی و کنترل موتورهای سه‌فاز کوچک در مدارهای اینورتر طراحی شده است. این قطعه، شش IGBT، دیودهای هرزگرد، مدارهای گیت‌درایو و بخش‌های حفاظتی را در یک پکیج فشرده DIP-IPM قرار می‌دهد.

ولتاژ نامی بخش قدرت این ماژول 600 ولت و جریان نامی هر IGBT آن 20 آمپر است. همچنین جریان پیک لحظه‌ای هر کلید قدرت تحت شرایط مشخص دیتاشیت به 40 آمپر می‌رسد. در PS21265-AP از فناوری IGBT نسل پنجم CSTBT استفاده شده است که برای کاهش تلفات و ساخت اینورترهای کم‌حجم مناسب است.

پسوند AP در این مدل اهمیت زیادی دارد. طبق دیتاشیت میتسوبیشی، PS21265-P نسخه پایه‌کوتاه و PS21265-AP نسخه پایه‌بلند این خانواده است. مشخصات اصلی الکتریکی این دو نسخه مشترک است؛ اما فرم و طول پایه‌ها با یکدیگر تفاوت دارد. بنابراین پیش از سفارش باید کد کامل، شکل پایه‌ها و ابعاد نصب با قطعه قبلی تطبیق داده شود.

برای استعلام قیمت و موجودی PS21265-AP می‌توانید تصویر واضح نوشته روی قطعه، نمای پایه‌ها، شماره برد و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

عملکرد ماژول PS21265-AP

درون PS21265-AP یک اینورتر کامل سه‌فاز شامل شش IGBT و شش دیود هرزگرد قرار دارد. سه IGBT در بخش بالا و سه IGBT در بخش پایین پل اینورتر فعالیت می‌کنند و خروجی‌های U، V و W ولتاژ سه‌فاز موردنیاز موتور را ایجاد می‌کنند.

مدارهای HVIC و LVIC داخلی وظیفه تقویت و انتقال فرمان‌های کنترلی به گیت IGBTها را برعهده دارند. ورودی‌های ماژول با خطوط منطقی 3.3 و 5 ولت سازگار هستند و منطق فرمان آن‌ها از نوع High-Active است؛ یعنی اعمال سطح منطقی بالا باعث روشن‌شدن IGBT مربوطه می‌شود.

در طراحی مناسب، فرمان‌های میکروکنترلر می‌توانند بدون اپتوکوپلر یا ترانس پالس به ورودی‌های ماژول متصل شوند. بااین‌حال زمین مدار کنترل، فاصله‌های ایمنی، نویز برد و ساختار تغذیه باید دقیقاً مطابق مدار پیشنهادی دیتاشیت طراحی شود.

تغذیه معمول مدار کنترل 15 ولت است. تغذیه گیت‌درایورهای بخش بالا نیز می‌تواند با مدار Bootstrap تأمین شود. برای این مدار باید از دیودهای سریع با ولتاژ حداقل 600 ولت و زمان بازیابی کمتر از 100 نانوثانیه استفاده شود.

PS21265-AP دارای حفاظت افت ولتاژ تغذیه برای کلیدهای بالا و پایین است. حفاظت اتصال کوتاه نیز برای IGBTهای بخش پایین در نظر گرفته شده و با استفاده از مقاومت شنت و فیلتر RC خارجی عمل می‌کند. در صورت تشخیص اتصال کوتاه بخش پایین یا افت ولتاژ تغذیه پایین، خروجی FO وضعیت خطا را به کنترلر اعلام می‌کند.

مشخصات فنی PS21265-AP

مشخصه	مقدار
برند	Mitsubishi Electric
پارت‌نامبر	PS21265-AP
نوع قطعه	ماژول هوشمند قدرت DIP-IPM
ساختار قدرت	اینورتر سه‌فاز 6-Pack
فناوری کلید قدرت	IGBT نسل پنجم CSTBT
ولتاژ کلکتور–امیتر	600V
جریان نامی هر IGBT	20A در TC=25°C
جریان پیک هر IGBT	40A لحظه‌ای، کمتر از 1ms
ولتاژ معمول باس DC	300V
حداکثر ولتاژ باس پیشنهادی	400V

ویژگی‌ها و مزایا

اینورتر کامل سه‌فاز در یک پکیج
دارای شش IGBT و دیودهای هرزگرد داخلی
فناوری کم‌تلفات نسل پنجم CSTBT
ولتاژ نامی 600 ولت
جریان نامی 20 آمپر برای هر IGBT
جریان پیک لحظه‌ای 40 آمپر
ورودی‌های سازگار با منطق 3.3 و 5 ولت
امکان اتصال مستقیم به میکروکنترلر در طراحی مناسب
منطق فرمان High-Active
دارای گیت‌درایورهای بالا و پایین
قابلیت استفاده از مدار Bootstrap
حفاظت افت ولتاژ بخش بالا و پایین
حفاظت اتصال کوتاه IGBTهای بخش پایین
خروجی FO برای اعلام خطا
پکیج عایق‌شده مناسب نصب روی هیت‌سینک
نسخه پایه‌بلند مناسب بردهای دارای PS21265-AP
کاهش تعداد قطعات جانبی طبقه قدرت

کاربردهای PS21265-AP

این ماژول برای کنترل موتورهای سه‌فاز کوچک در تجهیزات خانگی، تجاری و صنعتی سبک طراحی شده است. مهم‌ترین کاربردهای آن عبارت‌اند از:

ماشین لباس‌شویی اینورتر
یخچال و فریزر دارای کمپرسور دورمتغیر
کولر و تجهیزات تهویه مطبوع
برد کنترل کمپرسور
فن‌ها و دمنده‌های دورمتغیر
پمپ‌های کوچک سه‌فاز
سرووموتورهای کوچک
سیستم‌های کنترل دور موتور
درایوهای کوچک سه‌فاز
تعمیر بردهای اینورتر دارای PS21265-AP

دیتاشیت رسمی برای این ماژول توان موتور ثابتی برحسب کیلووات تعیین نکرده و آن را برای کنترل موتورهای کوچک در کلاس ورودی 100 تا 200 ولت AC معرفی کرده است. بنابراین انتخاب قطعه باید براساس جریان موتور، شرایط راه‌اندازی، فرکانس سوئیچینگ و خنک‌کاری انجام شود.

تفاوت PS21265-P و PS21265-AP

مهم‌ترین تفاوت این دو مدل در فرم پایه‌ها است:

مدل	نوع پایه
PS21265-P	پایه‌کوتاه
PS21265-AP	پایه‌بلند

مشخصات اصلی مدار قدرت و حفاظت‌ها در دیتاشیت مشترک هستند؛ اما تفاوت طول پایه می‌تواند روی نصب قطعه، ارتفاع قرارگیری ماژول، مونتاژ روی برد و اتصال به هیت‌سینک اثر بگذارد. به همین دلیل این دو کد بدون بررسی ابعاد مکانیکی نباید جایگزین مستقیم یکدیگر معرفی شوند.

نکات مهم پیش از سفارش و نصب

قبل از سفارش، کد PS21265-AP و پسوند AP را روی بدنه بررسی کنید. اگر قطعه قبلی PS21265-P باشد، احتمال تفاوت در طول پایه‌ها وجود دارد.

پیش از نصب ماژول جدید، موارد زیر آزمایش شوند:

تغذیه 15 ولت گیت‌درایورها
دیودها و خازن‌های Bootstrap
مقاومت شنت و مدار تشخیص اتصال کوتاه
فیلتر RC متصل به پایه CIN
فرمان‌های PWM و Dead-Time
خازن باس DC و مدار یکسوساز
مدار اسنابر و قطعات حفاظتی
سلامت موتور و سیم‌کشی خروجی
اتصال کوتاه احتمالی در خروجی‌های U، V و W
سطح هیت‌سینک و کیفیت خمیر حرارتی
نحوه بستن پیچ‌های ماژول

خرابی قطعات جانبی می‌تواند باعث سوختن مجدد IPM شود. مسیر مقاومت شنت، اتصال زمین کنترل و سیم‌کشی بین خازن باس و پایه‌های P و N باید تا حد امکان کوتاه باشد.

توکل الکترونیک امکان استعلام موجودی، فروش تکی و تعدادی، خرید عمده، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

سؤالات متداول

PS21265-AP چند ولت و چند آمپر است؟

این ماژول دارای ولتاژ نامی 600 ولت و جریان نامی 20 آمپر برای هر IGBT است. جریان پیک لحظه‌ای آن نیز تحت شرایط دیتاشیت 40 آمپر اعلام شده است.

پسوند AP در PS21265-AP چه معنایی دارد؟

پسوند AP نشان‌دهنده نسخه پایه‌بلند این خانواده است. مدل PS21265-P نسخه پایه‌کوتاه محسوب می‌شود.

آیا PS21265-P جایگزین PS21265-AP می‌شود؟

مشخصات اصلی الکتریکی آن‌ها مشترک است؛ اما طول پایه‌ها تفاوت دارد. جایگزینی فقط پس از تطبیق ابعاد برد، فرم پایه‌ها و وضعیت نصب روی هیت‌سینک انجام شود.

منطق ورودی این ماژول چیست؟

ورودی‌های PS21265-AP از نوع High-Active هستند و با خطوط منطقی 3.3 و 5 ولت سازگاری دارند.

آیا PS21265-AP حفاظت اتصال کوتاه دارد؟

بله، حفاظت اتصال کوتاه برای IGBTهای بخش پایین وجود دارد. این حفاظت برای عملکرد صحیح به مقاومت شنت و مدار فیلتر خارجی وابسته است.

آیا این ماژول خروجی اعلام خطا دارد؟

بله، خروجی FO وقوع اتصال کوتاه در بخش پایین یا افت ولتاژ تغذیه پایین را به کنترلر اعلام می‌کند. خروجی FO از نوع Open-Drain است و به مقاومت Pull-Up خارجی نیاز دارد.
