SPP20N65C3 یک ترانزیستور قدرت CoolMOS از Infineon Technologies است که در پکیج PG-TO220 عرضه میشود. این قطعه برای انتخاب بر اساس ولتاژ شکست، مقاومت روشن، مشخصات گیت و نوع نصب بررسی میشود.
ولتاژ شکست درین-سورس این قطعه حداقل 650 V است. مقاومت روشن درین-سورس نیز حداکثر 0.19 Ω اعلام شده و شرط اندازه‌گیری آن VGS = 10 V، ID = 13.1 A و Tj = 25 °C است.
– نوع قطعه: ترانزیستور قدرت CoolMOS – سازنده: Infineon Technologies – پکیج: PG-TO220 – ولتاژ شکست درین-سورس: حداقل 650 V – مقاومت روشن درین-سورس: حداکثر 0.19 Ω – بازه دمای کار و نگهداری: −55 تا +150 °C
| پارامتر | مقدار | شرط یا وضعیت |
|---|---|---|
| ولتاژ شکست درین-سورس | حداقل 650 V | VGS = 0 V، ID = 0.25 mA |
| مقاومت روشن درین-سورس | حداکثر 0.19 Ω | VGS = 10 V، ID = 13.1 A، Tj = 25 °C |
| ولتاژ آستانه گیت | 2.1 V حداقل، 3 V معمولی، 3.9 V حداکثر | ID = 1000 µA، VGS = VDS |
| ظرفیت ورودی | 2400 pF معمولی | VGS = 0 V، VDS = 25 V، f = 1 MHz |
ولتاژ آستانه گیت SPP20N65C3 در شرایط اعلام‌شده حداقل 2.1 V، مقدار معمولی 3 V و حداکثر 3.9 V است. این اعداد برای بررسی رفتار گیت در شرط آزمون مشخص کاربرد دارند.
ظرفیت ورودی معمولی 2400 pF و شارژ کل گیت 87 nC معمولی و 114 nC حداکثر است. زمان بازیابی معکوس نیز 500 ns معمولی و 800 ns حداکثر اعلام شده؛ شرط اندازه‌گیری آن VR = 480 V، IF = IS و diF/dt = 100 A/µs است.
مقادیر جریان و توان در بخش حدود مجاز قرار می‌گیرند و نباید بدون بررسی مدار و طراحی حرارتی به‌عنوان جریان کاری قطعی در نظر گرفته شوند. جریان درین پیوسته حداکثر 20.7 A در TC = 25 °C و 13.1 A در TC = 100 °C است. جریان پالسی 62.1 A نیز با محدودیت دمای پیوند مشخص شده و توان تلفاتی 208 W در TC = 25 °C اعلام شده است. حد ولتاژ گیت-سورس نیز ±20 V است.
پیش از استفاده، پارت‌نامبر SPP20N65C3، پکیج PG-TO220، سطح ولتاژ مدار و شرایط حرارتی را با نیاز طراحی تطبیق دهید. همچنین بازه دمای کار و نگهداری −55 تا +150 °C را در بررسی شرایط محیطی لحاظ کنید.
برای استعلام قیمت و موجودی روز SPP20N65C3 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این ماسفت با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
هنگام سفارش، پارت‌نامبر و پکیج موردنیاز را با نمونه یا طراحی خود تطبیق دهید. برای خرید ماسفت و دریافت اطلاعات تأمین، میتوانید از کارشناسان توکل الکترونیک استعلام بگیرید. حضور فیزیکی در بازار جمهوری تهران نیز برای پیگیری حضوری سفارش امکان‌پذیر است.
این قطعه یک ترانزیستور قدرت CoolMOS از Infineon Technologies با پکیج PG-TO220 است.
ولتاژ شکست درین-سورس آن حداقل 650 V است و این مقدار با VGS = 0 V و ID = 0.25 mA مشخص شده است.
خیر. مقادیر 20.7 A، 13.1 A و 62.1 A به‌عنوان حدود مجاز جریان در شرایط مشخص ارائه شده‌اند.
این ماسفت قدرت CoolMOS با پکیج PG-TO220، ولتاژ شکست حداقل 650 V و مقاومت روشن حداکثر 0.19 Ω عرضه میشود. ولتاژ آستانه گیت، ظرفیت ورودی، شارژ گیت، زمان بازیابی معکوس و بازه دمای −55 تا +150 °C نیز از اطلاعات مهم برای ارزیابی آن هستند.
برای ثبت سفارش، ابتدا پارت‌نامبر و پکیج را با نیاز مدار تطبیق دهید، سپس قیمت و موجودی روز را از توکل الکترونیک دریافت کنید.
| Part Number | SPP20N65C3 |
|---|---|
| پکیج | PG-TO220 |
| مشخصات فنی | VDS: 650 V, ID: 20.7 A |

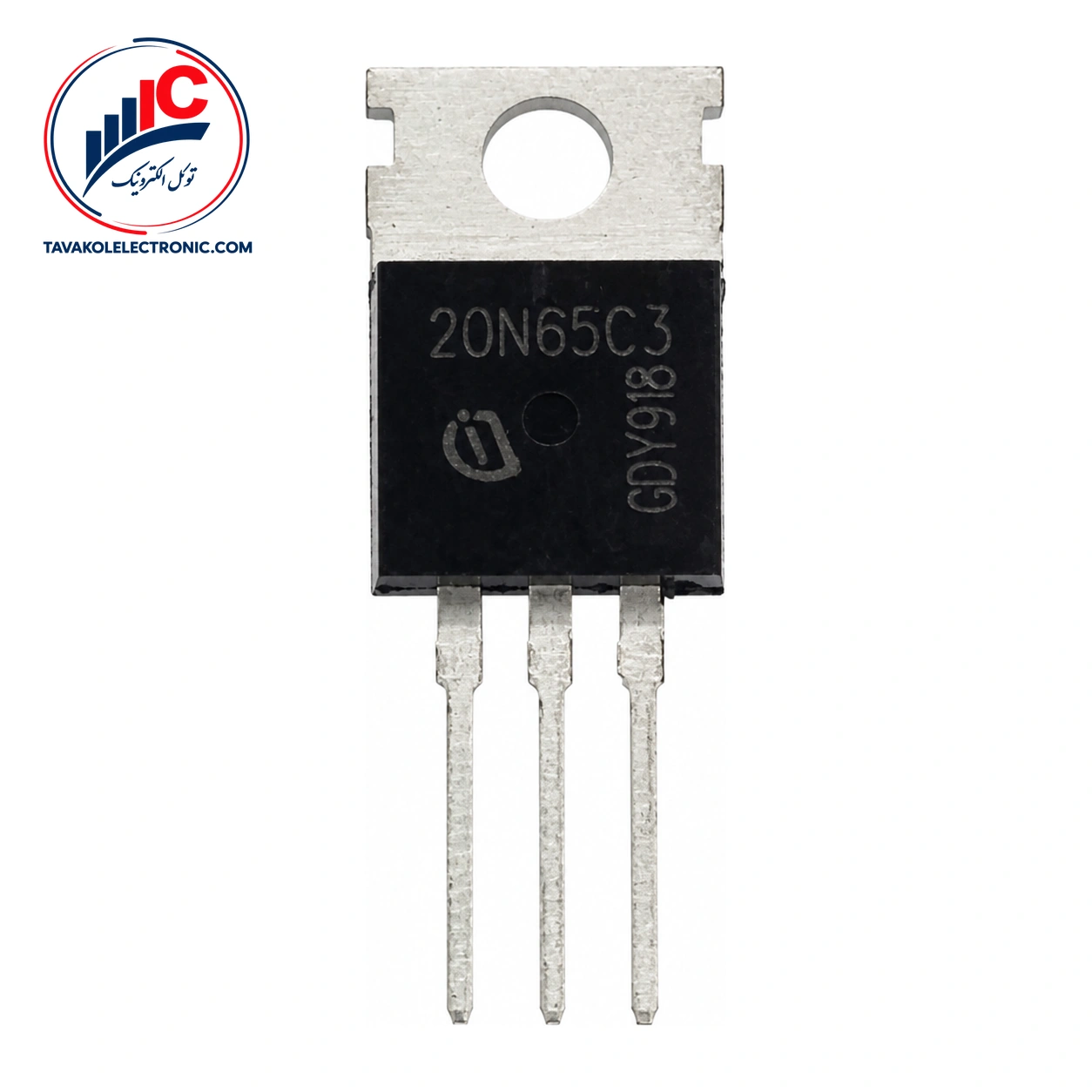

ماسفت SPP20N65C3
