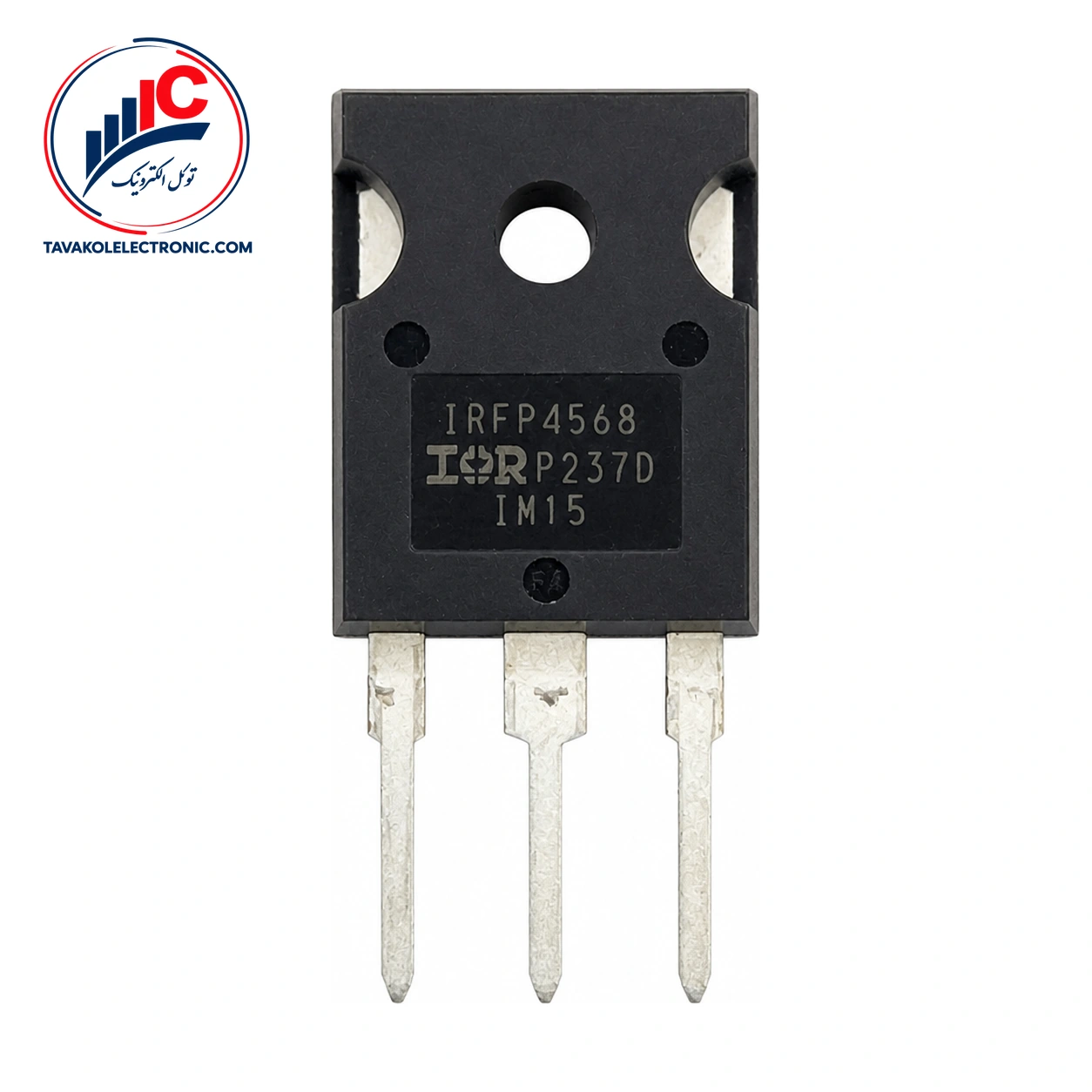

ماسفت IRFP4568 از محصولات Infineon Technologies و یک ترانزیستور N-Channel از نوع Enhancement Mode است. این قطعه برای مدارهایی طراحی شده که انتخاب دقیق نوع کانال، ولتاژ Drain-Source، شرایط راه‌اندازی گیت و پیکربندی پایه‌ها در آن‌ها اهمیت دارد.
ولتاژ شکست، مقاومت روشن، ولتاژ آستانه گیت و مقادیر نشتی، از مشخصات مهم برای مقایسه این ماسفت با نیاز مدار هستند. مقادیر حداکثر مطلق هم فقط حد مجاز قطعه‌اند و نباید به‌عنوان شرایط کاری عادی در نظر گرفته شوند.
پیکربندی پایه‌های این ماسفت در پکیج TO-247 به این صورت است:
– پایه 1: Gate – پایه 2: Drain – پایه 3: Source
این ترتیب پایه را هنگام طراحی برد، مونتاژ و بررسی اتصال‌های مدار در نظر بگیرید.
مهم‌ترین مشخصات انتخابی در جدول زیر آمده است. شرط آزمون هر مقدار را هنگام مقایسه فنی در نظر داشته باشید.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-Channel؛ Enhancement mode |
| پکیج و پایه‌ها | TO-247؛ 1: Gate، 2: Drain، 3: Source |
| حداقل ولتاژ شکست Drain-Source | 150 V در VGS=0 V و ID=250 μA |
| ولتاژ آستانه گیت | 3.0 تا 5.0 V در VDS=VGS و ID=250 μA |
| حداکثر مقاومت روشن Drain-Source | 5.9 mΩ در VGS=10 V و ID=103 A |
حداقل ولتاژ شکست Drain-Source برابر 150 V است؛ این مقدار در VGS=0 V، جریان ID برابر 250 μA و دمای TC برابر 25°C اعلام شده است. ولتاژ آستانه گیت در بازه 3.0 تا 5.0 V قرار دارد و در VDS=VGS و ID=250 μA اندازه‌گیری شده است. حداکثر مقاومت روشن Drain-Source نیز 5.9 mΩ در VGS=10 V و ID=103 A است.
جریان نشتی Gate-Source حداکثر ±0.1 μA در VGS=±20 V است. جریان نشتی Drain-Source حداکثر 20 μA در VDS=100 V و VGS=0 V اعلام شده و حداکثر ولتاژ مستقیم دیود 1.3 V در IS=103 A و VGS=0 V است.
در بخش حدود مجاز، حداکثر ولتاژ Drain-Source برابر 150 V و حداکثر ولتاژ Gate-Source برابر ±30 V است. جریان Drain پیوسته حداکثر 171 A و جریان پالسی تک‌مرحله‌ای حداکثر 684 A هستند؛ هر دو مقدار، حداکثر مطلق در Ta=25°C محسوب می‌شوند. حداکثر توان تلفاتی 517 W در TC=25°C و حداکثر دمای پیوند کاری 175°C نیز باید به‌عنوان حدود مجاز بررسی شوند.
این قطعه برای یکسوسازی سنکرون با راندمان بالا در منابع تغذیه سوئیچینگ یا SMPS، منابع برق بدون وقفه یا UPS، سوئیچینگ توان با سرعت بالا و مدارهای سخت‌سوئیچ و فرکانس بالا در نظر گرفته شده است.
برای انتخاب نهایی، ولتاژ مدار، جریان واقعی، سطح و روش درایو گیت و شرایط حرارتی را با داده‌های مدار خود مقایسه کنید. اگر به قطعات بیشتری در همین گروه نیاز دارید، عبارت مشاهده ماسفت را دنبال کنید.
برای استعلام قیمت و موجودی روز IRFP4568 با توکل الکترونیک تماس بگیرید. امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و همچنین دریافت پیش‌فاکتور وجود دارد.
توکل الکترونیک ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را ارائه می‌کند. پیش از سفارش، پارت‌نامبر و پکیج موردنیاز را با طراحی خود تطبیق دهید تا انتخاب قطعه دقیق باشد.
این قطعه یک ماسفت N-Channel از نوع Enhancement Mode است و در پکیج TO-247 با پیکربندی مشخص پایه‌ها ارائه میشود.
پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. این ترتیب باید هنگام مونتاژ و اتصال قطعه به مدار رعایت شود.
IRFP4568 یک ماسفت N-Channel در پکیج TO-247 است که برای کاربردهایی مانند SMPS، UPS، یکسوسازی سنکرون و سوئیچینگ توان قابل بررسی است. حداقل ولتاژ شکست 150 V، حداکثر مقاومت روشن 5.9 mΩ در شرایط اعلام‌شده و پیکربندی مشخص پایه‌ها، از داده‌های مهم این قطعه برای تصمیم‌گیری هستند.
برای دریافت قیمت، موجودی روز و راهنمایی پیش از خرید، تعداد موردنیاز و شرایط پروژه را با توکل الکترونیک در میان بگذارید. تطبیق پارت‌نامبر پیش از ثبت سفارش را فراموش نکنید.
| Part Number | IRFP4568 |
|---|---|
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 150 V, ID: 171 A |
