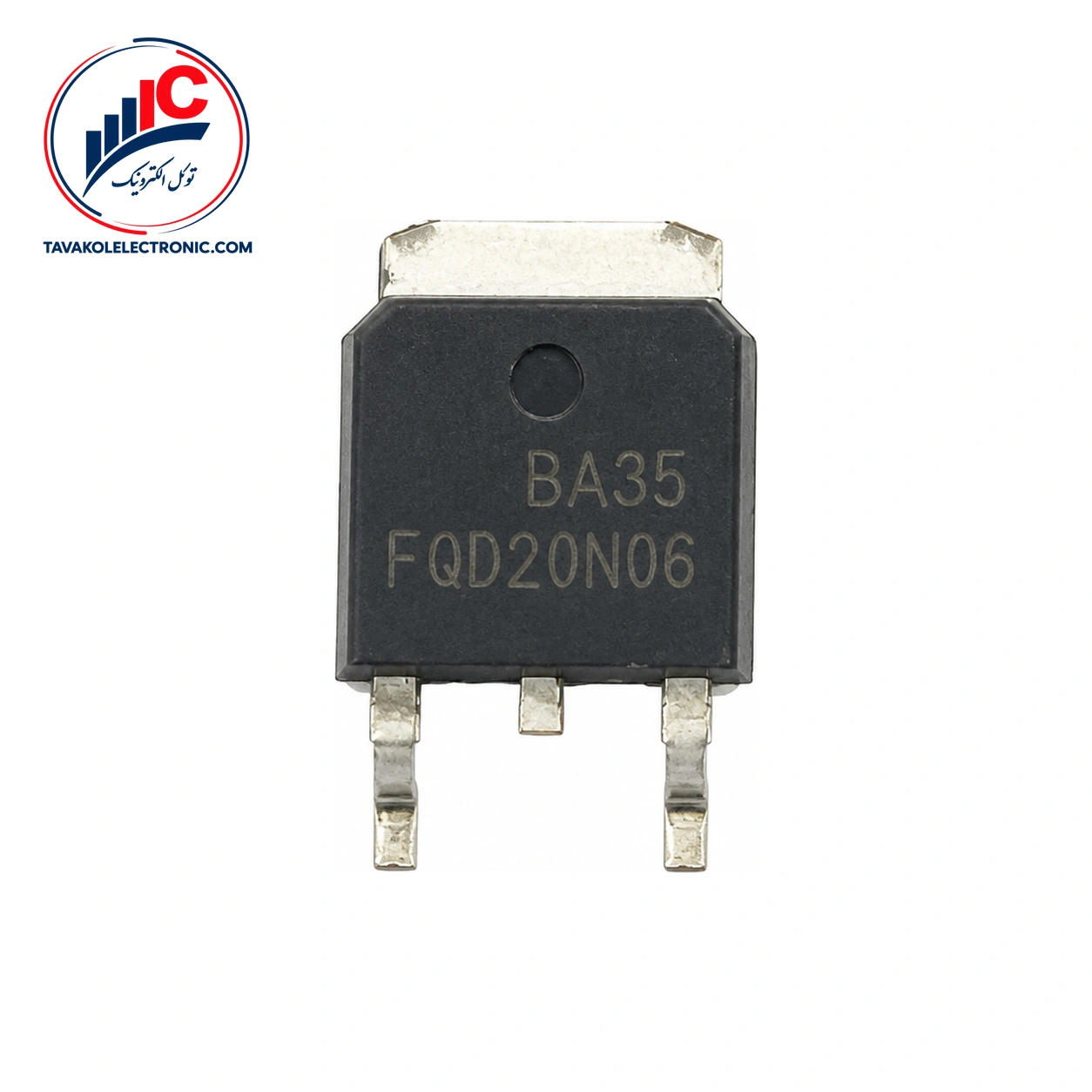

FQD20N06 یک ماسفت قدرت کانال N از نوع enhancement-mode است که در پکیج D-PAK عرضه میشود. این قطعه برای طراحی‌هایی مناسب است که در آن‌ها کلیدزنی توان و مدیریت انرژی اهمیت دارد و انتخاب آن باید با ولتاژ، جریان، شرایط حرارتی و روش راه‌اندازی گیت مدار هماهنگ باشد.
از کاربردهای این قطعه می‌توان به تجهیزات خودرویی، مبدل‌های DC/DC و کلیدزنی پربازده در مدارهای مدیریت توان، محصولات قابل‌حمل و تجهیزات باتری‌خور اشاره کرد. مقدارهای الکتریکی زیر، همراه با شرایط آزمون، مهم‌ترین معیارها برای بررسی اولیه هستند.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال | N-channel enhancement-mode | ماسفت قدرت |
| پکیج | D-PAK | سری FQD |
| ولتاژ شکست drain-source | حداقل 60 V | VGS = 0 V، ID = 250 µA |
| مقاومت روشن drain-source | 0.050 Ω typ، 0.063 Ω max | VGS = 10 V، ID = 8.4 A |
| ظرفیت ورودی | 450 pF typ، 590 pF max | VDS = 25 V، f = 1.0 MHz |
ولتاژ شکست drain-source این قطعه حداقل 60 V است؛ این مقدار با VGS = 0 V و ID = 250 µA گزارش شده و نباید بدون توجه به شرایط آزمون، به‌عنوان ولتاژ کاری ثابت در همه وضعیت‌ها در نظر گرفته شود.
مقاومت روشن drain-source در VGS = 10 V و ID = 8.4 A، مقدار تیپیک 0.050 Ω و مقدار حداکثر 0.063 Ω دارد. ولتاژ آستانه گیت نیز در شرایط VDS = VGS و ID = 250 µA، حداقل 2.0 V و حداکثر 4.0 V است. ولتاژ آستانه به‌تنهایی معیار روشن‌شدن کامل نیست و برای طراحی کلیدزنی باید مقاومت روشن در ولتاژ گیت موردنظر بررسی شود.
ظرفیت ورودی 450 pF به‌صورت تیپیک و 590 pF به‌صورت حداکثر، در VDS = 25 V، VGS = 0 V و فرکانس 1.0 MHz اندازه‌گیری شده است. شارژ کل گیت نیز در VDS = 48 V، ID = 20 A و VGS = 10 V، مقدار تیپیک 11.5 nC و حداکثر 15 nC دارد.
زمان خیز روشن‌شدن 45 ns typ و 100 ns max، با VDD = 30 V، ID = 10 A و RG = 25 Ω گزارش شده است. دیود drain-source نیز در VGS = 0 V و IS = 16.8 A، افت ولتاژ مستقیم حداکثر 1.5 V دارد.
این ماسفت برای مبدل‌های DC/DC، مدیریت توان، کلیدزنی در محصولات باتری‌خور و برخی کاربردهای خودرویی معرفی شده است. هنگام انتخاب، نوع کانال N، پکیج D-PAK و شرایط درایو گیت را با طراحی واقعی خود تطبیق دهید.
ولتاژ drain-source حداکثر 60 V، جریان drain پیوسته حداکثر 16.8 A در دمای بدنه 25°C و حداکثر 10.6 A در دمای بدنه 100°C، همگی حدود مطلق هستند. جریان پالسی حداکثر 67.2 A نیز به محدودیت دمای پیوند وابسته است و نباید به‌عنوان جریان کاری دائمی استفاده شود. ولتاژ gate-source نیز در محدوده حداکثر ±25 V قرار دارد.
برای خرید ماسفت FQD20N06، قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. این قطعه به‌صورت تکی و تعدادی عرضه میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از خدمات فروشگاه است.
پیش از سفارش، پارت‌نامبر و پکیج موردنیاز را با مشخصات پروژه تطبیق دهید. بررسی پارت‌نامبر قبل از سفارش، احتمال انتخاب قطعه نامتناسب را کاهش می‌دهد.
این قطعه یک ماسفت قدرت کانال N از نوع enhancement-mode با پکیج D-PAK است.
مقاومت روشن drain-source در VGS = 10 V و ID = 8.4 A، مقدار تیپیک 0.050 Ω و حداکثر 0.063 Ω دارد.
خیر. این مقدار یک حد مطلق برای جریان drain پیوسته در دمای بدنه 25°C است و برای تعیین جریان کاری باید شرایط واقعی مدار و دفع حرارت بررسی شود.
این ماسفت یک ماسفت قدرت کانال N با پکیج D-PAK، ولتاژ شکست drain-source حداقل 60 V و مشخصات مناسب برای کلیدزنی و مدیریت توان است. برای استعلام قیمت، موجودی و ثبت سفارش، پارت‌نامبر و شرایط کاربرد خود را با توکل الکترونیک مطرح کنید.
| Part Number | FQD20N06 |
|---|---|
| پکیج | DPAK |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 60 V, ID: 16.8 A |
