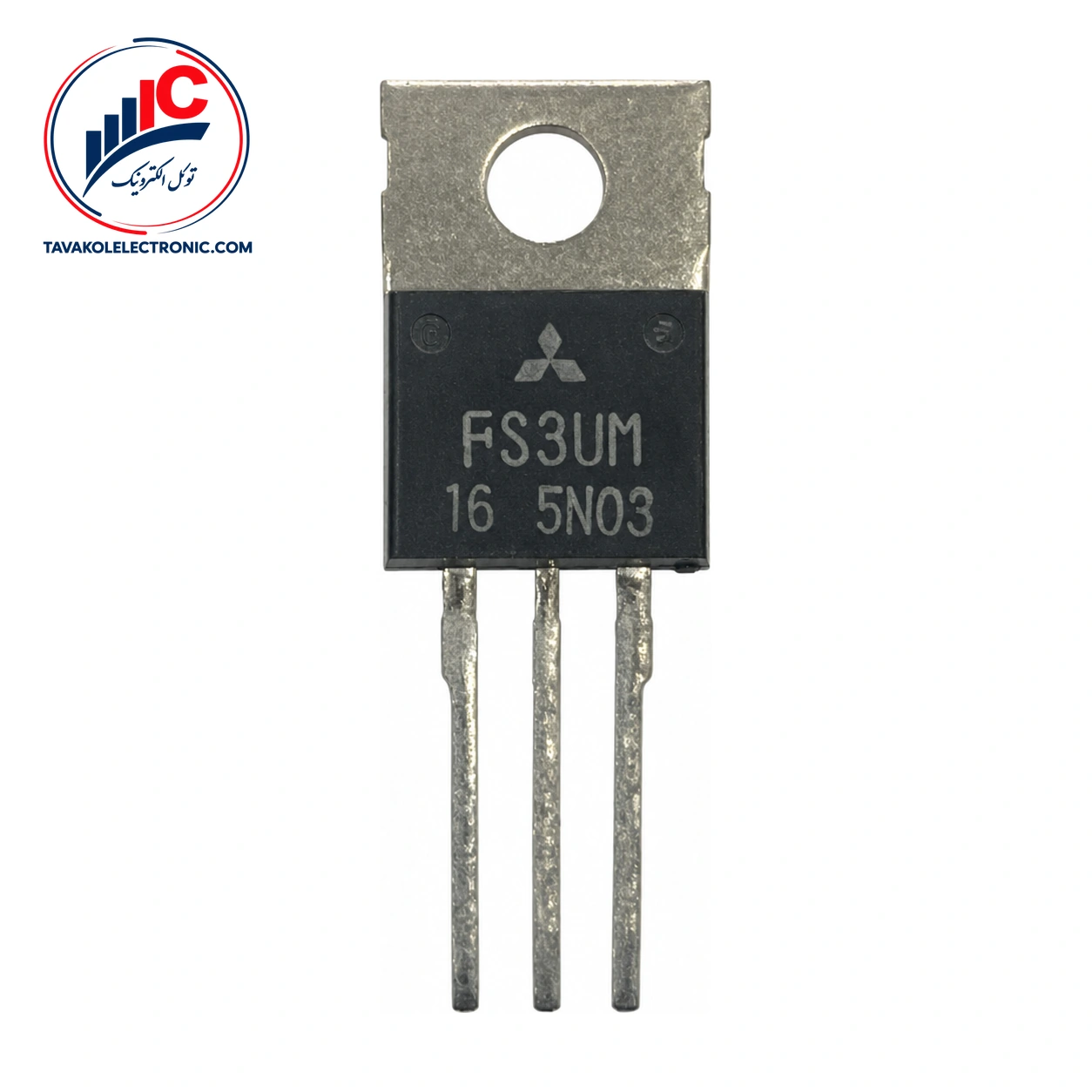

ماسفت FS3UM

ویژگی‌ها
Part NumberFS3UM
پکیجTO-220
Channel TypeN-Channel
مشخصات فنیVDS: 3.80 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت FS3UM

ماسفت FS3UM ساخت Mitsubishi Electric، یک ماسفت قدرت کانال N است که برای سوئیچینگ سرعت بالا در مدارهای الکترونیکی استفاده می‌شود. پکیج این قطعه TO-220 است؛ بنابراین هنگام انتخاب یا تعمیر، تطبیق نام قطعه و نوع پکیج با نمونه موردنیاز اهمیت دارد.

این قطعه برای طراح یا تعمیرکاری مناسب است که به یک ماسفت کانال N برای مدارهای سوئیچینگ نیاز دارد و می‌خواهد مشخصات الکتریکی را همراه با شرایط آزمون بررسی کند. مقادیر درج‌شده برای مقاومت روشن، ولتاژ روشن و ولتاژ آستانه را باید فقط در همان شرایط اندازه‌گیری تفسیر کرد.


مشخصات فنی FS3UM

مهم‌ترین مشخصات قابل بررسی شامل نوع کانال، پکیج، مقاومت روشن، ولتاژ آستانه گیت و پارامترهای زمانی سوئیچینگ است. جدول زیر خلاصه‌ای از داده‌های فنی موجود را نشان می‌دهد:

پارامتر مقدار شرایط آزمون یا توضیح
نوع کانال N-channel ماسفت قدرت
پکیج TO-220 پکیج قطعه
مقاومت روشن Drain-Source 2.53 typ.؛ 3.30 max. Ω ID=1.5 A، VGS=10 V، Tch=25°C
ولتاژ آستانه Gate-Source 2 min.؛ 3 typ.؛ 4 max. V ID=1 mA، VDS=10 V، Tch=25°C
ولتاژ روشن Drain-Source 3.80 typ.؛ 4.95 max. V ID=1.5 A، VGS=10 V، Tch=25°C
ظرفیت ورودی Ciss 770 pF typ. Tch=25°C
تأخیر روشن‌شدن 15 ns typ. آزمون سوئیچینگ
تأخیر خاموش‌شدن 90 ns typ. آزمون سوئیچینگ

محدودیت‌های الکتریکی FS3UM

ولتاژ Drain-Source برابر 800 V و جریان Drain برابر 3 A، هر دو مقدار حداکثری مجاز هستند و نباید به‌عنوان نقطه کار عادی در نظر گرفته شوند. جریان پالسی Drain حداکثر 9 A، ولتاژ Gate-Source برابر ±30 V و توان تلفاتی حداکثر 100 W نیز در همین دسته محدودیت‌ها قرار می‌گیرند. این مقادیر برای بررسی مرزهای مجاز قطعه هستند، نه پیشنهاد طراحی یا تضمین عملکرد در هر مدار.

بازه دمای کانال −55 تا +150°C نیز به‌عنوان مقدار نامی حداکثری ثبت شده است. شرایط حرارتی، دفع توان و حاشیه طراحی باید متناسب با مدار واقعی بررسی شوند.


کاربردها و انتخاب ماسفت در مدار

کاربرد اصلی این قطعه، سوئیچینگ سرعت بالا است. موارد استفاده اعلام‌شده شامل منابع تغذیه سوئیچینگ یا SMPS، مبدل‌های DC-DC و شارژرهای باتری می‌شود. همچنین منابع تغذیه چاپگر، دستگاه کپی، HDD، FDD، تلویزیون، VCR و رایانه شخصی در فهرست کاربردهای آن قرار دارند.

در انتخاب از میان انواع ماسفت، فقط یک پارامتر را مقایسه نکنید. نوع کانال، پکیج، شرایط درایو گیت، جریان مدار و وضعیت حرارتی باید هم‌زمان با نیاز طراحی سنجیده شوند. برای این قطعه نیز مقادیر typ.، min. و max. فقط در همان شرایط ذکرشده معنا دارند.

نکته مهم پیش از سفارش

پیش از خرید یا جایگزینی، پارت‌نامبر کامل، پکیج TO-220 و مشخصات موردنیاز مدار را با قطعه موجود تطبیق دهید. به‌ویژه مقادیر حداکثری ولتاژ، جریان و توان را با شرایط کاری عادی اشتباه نگیرید. بررسی پارت‌نامبر قبل از سفارش می‌تواند از انتخاب نمونه نامتناسب جلوگیری کند.


قیمت و خرید ماسفت

برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی وجود دارد و در صورت نیاز، پیش‌فاکتور نیز ارائه می‌شود.


سؤالات متداول درباره FS3UM

FS3UM چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت کانال N با پکیج TO-220 است و برای سوئیچینگ سرعت بالا در نظر گرفته شده است.

آیا 800 V و 3 A شرایط کاری عادی هستند؟

خیر. این دو مقدار به‌ترتیب حداکثر ولتاژ Drain-Source و حداکثر جریان Drain هستند و باید فقط به‌عنوان محدودیت مجاز بررسی شوند، نه نقطه کار دائمی.

این قطعه در چه مدارهایی کاربرد دارد؟

کاربردهای اعلام‌شده شامل SMPS، مبدل DC-DC، شارژر باتری و منابع تغذیه چاپگر، دستگاه کپی، HDD، FDD، تلویزیون، VCR و رایانه شخصی است.


جمع‌بندی و ثبت سفارش

این ماسفت قدرت کانال N با پکیج TO-220، برای کاربردهای سوئیچینگ سرعت بالا انتخاب می‌شود. مقاومت روشن، ولتاژ آستانه، ظرفیت ورودی و زمان‌های تأخیر باید همراه با شرایط آزمون تفسیر شوند؛ درحالی‌که مقادیر ولتاژ، جریان، توان و دمای کانال، مرزهای حداکثری مجاز را نشان می‌دهند.

برای دریافت قیمت و موجودی، تعداد موردنیاز و نام کامل قطعه را برای توکل الکترونیک ارسال کنید تا پیش از سفارش، تطبیق پارت‌نامبر انجام شود.

توضیحات تکمیلی

Part Number

FS3UM

پکیج

TO-220

Channel Type

N-Channel

مشخصات فنی

VDS: 3.80 V
