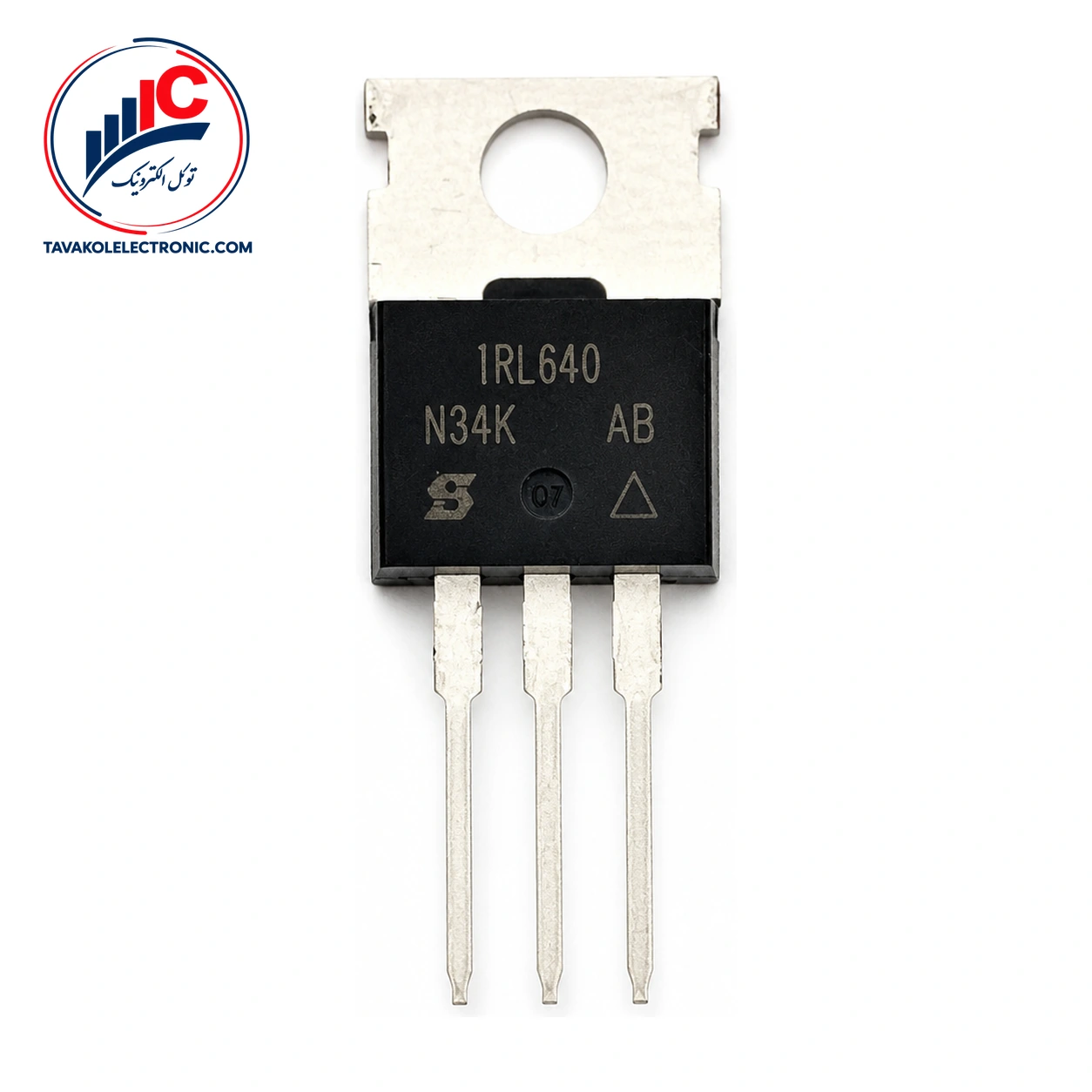

ماسفت IRL640PBF

ویژگی‌ها
Part NumberIRL640PBF
پکیجIRL640PbF
Channel TypeN-Channel
مشخصات فنیVDS: 200 V, ID: 17 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRL640PBF

ماسفت IRL640PBF یک ماسفت قدرت تک‌کاناله از نوع N-channel است که با کد سفارش بدون سرب IRL640PbF ارائه می‌شود. این مدل در پکیج TO-220AB قرار دارد و باید هنگام انتخاب، نوع کانال، شرایط درایو گیت، مقاومت حالت روشن و محدودیت‌های ولتاژی آن با نیاز مدار تطبیق داده شود.

پیش از ثبت سفارش، کد سفارش، پکیج و مشخصات الکتریکی را با قطعه موردنیاز خود مقایسه کنید تا از انتخاب مدل نامتناسب جلوگیری شود.


مشخصات فنی IRL640PBF

پارامترهای کلیدی IRL640PBF

مهم‌ترین اطلاعات فنی این مدل در جدول زیر آمده است. مقادیر مقاومت حالت روشن در دو سطح ولتاژ گیت بیان شده‌اند.

پارامتر مقدار شرایط آزمون یا توضیح
نوع قطعه ماسفت تک‌کاناله N-channel —
پکیج TO-220AB اطلاعات سفارش
حداقل ولتاژ شکست Drain-Source 200 V VGS = 0 V، ID = 250 μA، TJ = 25 °C
حداکثر مقاومت حالت روشن 0.18 Ω VGS = 5.0 V، ID = 10 A
حداکثر مقاومت حالت روشن 0.27 Ω VGS = 4.0 V، ID = 8.5 A
دمای پیوند و ذخیره‌سازی -55 تا +150 °C محدوده اعلام‌شده

ولتاژ آستانه Gate-Source در بازه 1.0 تا 2.0 V قرار دارد. این مقدار در VDS = VGS، جریان ID برابر 250 μA و دمای پیوند 25 °C مشخص شده است؛ بنابراین نباید آن را به‌تنهایی معادل روشن‌شدن کامل قطعه در نظر گرفت.

بار کل گیت حداکثر 66 nC است. بار Gate-Source حداکثر 9.0 nC و بار Gate-Drain حداکثر 38 nC اعلام شده‌اند. شرایط این دو مقدار VGS = 5.0 V، ID = 17 A و VDS = 160 V است.


نکات انتخاب و بررسی مشخصات

مقاومت روشن و درایو گیت

حداکثر مقاومت Drain-Source در حالت روشن، در VGS = 5.0 V و ID = 10 A برابر 0.18 Ω است. در VGS = 4.0 V و ID = 8.5 A، این مقدار به 0.27 Ω می‌رسد. بنابراین ولتاژ درایو گیت باید با شرایط طراحی هماهنگ باشد و مقادیر جدول فقط در همان شرایط آزمون قابل مقایسه‌اند.

ولتاژها، جریان و زمان‌های سوئیچینگ

حداقل ولتاژ شکست Drain-Source برابر 200 V است و در VGS = 0 V، ID = 250 μA و TJ = 25 °C مشخص شده است. جریان Drain پیوسته در داده‌های قطعه یک حد مطلق است، نه جریان کاری تضمین‌شده: این حد در دمای بدنه 25 °C برابر 17 A و در دمای بدنه 100 °C برابر 11 A است؛ هر دو مقدار با VGS = 5.0 V بیان شده‌اند.

حد مطلق ولتاژ Gate-Source برابر ±10 V است. زمان صعود معمولی 83 ns و زمان نزول معمولی 52 ns هستند؛ این زمان‌ها در VDD = 100 V، ID = 17 A، Rg = 4.6 Ω و RD = 5.7 Ω به دست آمده‌اند.


قیمت و خرید IRL640PBF

قیمت و موجودی این ماسفت به تعداد موردنیاز و شرایط تأمین بستگی دارد. در توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی فراهم است. برای دریافت اطلاعات به‌روز، پارت‌نامبر و تعداد موردنیاز را ارسال کنید.

این قطعه با ضمانت اصالت کالا عرضه می‌شود و امکان دریافت پیش‌فاکتور و ارسال به سراسر کشور وجود دارد. پیش از ثبت سفارش، پکیج TO-220AB و کد سفارش بدون سرب IRL640PbF را با نیاز فنی خود تطبیق دهید.


سؤالات متداول درباره IRL640PBF

IRL640PBF چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت تک‌کاناله از نوع N-channel است و در پکیج TO-220AB عرضه می‌شود.

مقاومت حالت روشن این مدل چقدر است؟

حداکثر مقاومت حالت روشن در VGS = 5.0 V و ID = 10 A برابر 0.18 Ω است. در VGS = 4.0 V و ID = 8.5 A، مقدار حداکثری 0.27 Ω اعلام شده است.


جمع‌بندی و ثبت سفارش

ماسفت IRL640PBF با ساختار N-channel، پکیج TO-220AB، حداقل ولتاژ شکست 200 V و دو مقدار مشخص برای مقاومت حالت روشن در شرایط متفاوت ارائه می‌شود. پیش از خرید، ولتاژ درایو گیت، جریان موردنیاز، مقاومت حالت روشن و حدود مطلق را با طراحی مقایسه کنید.

برای خرید ماسفت و دریافت قیمت یا موجودی روز، پارت‌نامبر کامل و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید تا بررسی پارت‌نامبر و شرایط تأمین انجام شود.

توضیحات تکمیلی

Part Number

IRL640PBF

پکیج

IRL640PbF

Channel Type

N-Channel

مشخصات فنی

VDS: 200 V, ID: 17 A
