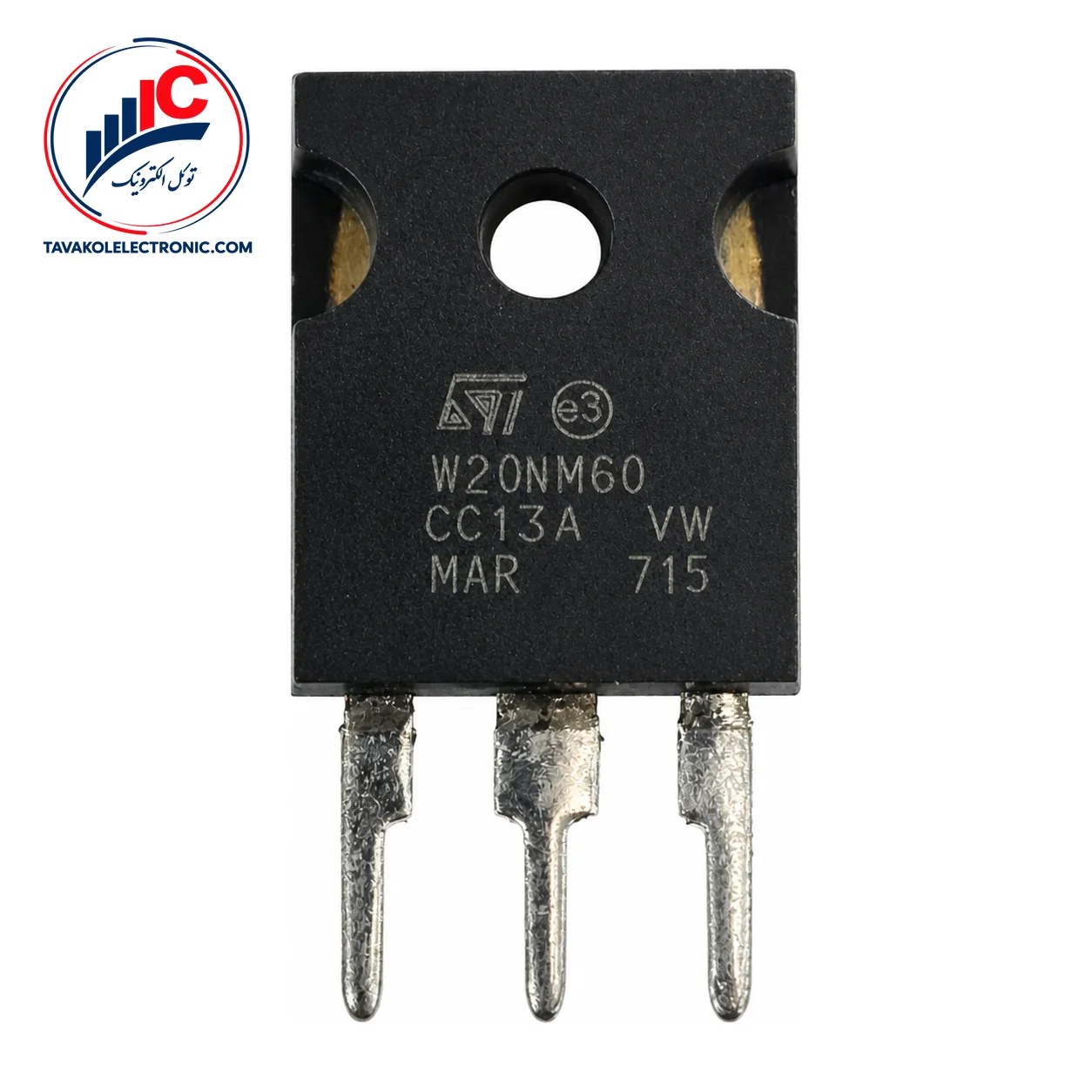

STW20NM60 ساخت STMicroelectronics یک ماسفت قدرت کانال N برای کاربردهای سوئیچینگ است. این قطعه با پکیج TO-247 عرضه میشود و همین دو مورد، یعنی نوع کانال و پکیج، از نکات اصلی برای تطبیق با طراحی و قطعه جایگزین هستند.
ولتاژ شکست درین-سورس، مقاومت روشن، مشخصات گیت و پارامترهای زمانی از جمله موارد مهم در انتخاب این قطعه هستند. ولتاژ شکست درین-سورس حداقل 600 V اعلام شده است؛ این مقدار در شرایط ID = 250 µA، VGS = 0 و دمای بدنه 25°C به دست آمده است.
مقاومت روشن درین-سورس در شرایط VGS = 10 V و ID = 10 A، با دمای بدنه 25°C، مقدار تیپیکال 0.25 Ω و مقدار حداکثری 0.29 Ω دارد. ولتاژ آستانه گیت نیز حداقل 3 V، تیپیکال 4 V و حداکثر 5 V است؛ شرایط آزمون آن VDS = VGS، جریان ID برابر 250 µA و دمای بدنه 25°C است.
شارژ کل گیت به‌صورت تیپیکال 39 nC و به‌صورت حداکثری 54 nC گزارش شده است. این پارامتر در شرایط VDD = 480 V، ID = 20 A، VGS = 10 V و دمای بدنه 25°C اندازه‌گیری شده است. ظرفیت ورودی نیز مقدار تیپیکال 1500 pF دارد که با VDS = 25 V، فرکانس 1 MHz و VGS = 0 مشخص شده است.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel |
| پکیج | TO-247 |
| ولتاژ شکست درین-سورس | حداقل 600 V |
| مقاومت روشن درین-سورس | 0.25 Ω تیپیکال؛ 0.29 Ω حداکثر |
| شارژ کل گیت | 39 nC تیپیکال؛ 54 nC حداکثر |
| زمان تأخیر روشن‌شدن | 25 ns تیپیکال |
زمان تأخیر روشن‌شدن تیپیکال 25 ns است و در شرایط VDD = 300 V، ID = 10 A، RG = 4.7 Ω و VGS = 10 V گزارش شده است. زمان بازیابی معکوس دیود سورس-درین نیز 390 ns به‌صورت تیپیکال است؛ این مقدار با ISD = 20 A، di/dt = 100 A/µs و VDD = 60 V مشخص شده است.
جریان پیوسته 20 A در دمای بدنه 25°C و 12.6 A در دمای بدنه 100°C، هر دو در دسته محدودیت‌های مطلق قرار می‌گیرند و نباید به‌عنوان جریان کاری تضمین‌شده در همه شرایط استفاده شوند. حداکثر ولتاژ درین-سورس 600 V با VGS = 0 و محدوده ولتاژ گیت-سورس ±30 V نیز محدودیت مطلق هستند. حداکثر دمای کاری پیوند 150°C است.
برای استعلام قیمت و موجودی روز STW20NM60 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. هنگام ثبت درخواست، تعداد موردنیاز و شرایط خرید خود را اعلام کنید.
توکل الکترونیک ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را ارائه می‌دهد. برای بررسی گزینه‌های این دسته میتوانید عبارت خرید ماسفت را دنبال کنید. بررسی پارت‌نامبر پیش از سفارش به انتخاب دقیق‌تر کمک می‌کند.
این قطعه یک ماسفت قدرت کانال N از STMicroelectronics است که برای کاربردهای سوئیچینگ در پکیج TO-247 عرضه میشود.
ولتاژ شکست درین-سورس حداقل 600 V است. این مقدار با ID = 250 µA، VGS = 0 و دمای بدنه 25°C مشخص شده و با محدودیت مطلق حداکثر ولتاژ درین-سورس اشتباه نشود.
خیر. مقدار 20 A یک محدودیت مطلق برای جریان پیوسته در دمای بدنه 25°C است. مقدار متناظر در دمای بدنه 100°C برابر 12.6 A اعلام شده و استفاده عملی باید با شرایط حرارتی مدار بررسی شود.
این ماسفت کانال N با پکیج TO-247، ولتاژ شکست حداقل 600 V و پارامترهای مشخص برای کاربردهای سوئیچینگ، گزینه‌ای برای بررسی در طراحی‌های مرتبط است. مقاومت روشن، شارژ گیت، زمان‌های سوئیچینگ، شرایط آزمون و محدودیت‌های مطلق را پیش از انتخاب نهایی تطبیق دهید. برای سفارش، تعداد موردنیاز و نیاز به پیش‌فاکتور را با توکل الکترونیک در میان بگذارید.
| Part Number | STW20NM60 |
|---|---|
| پکیج | TO-247 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 600 V, ID: 20 A |
