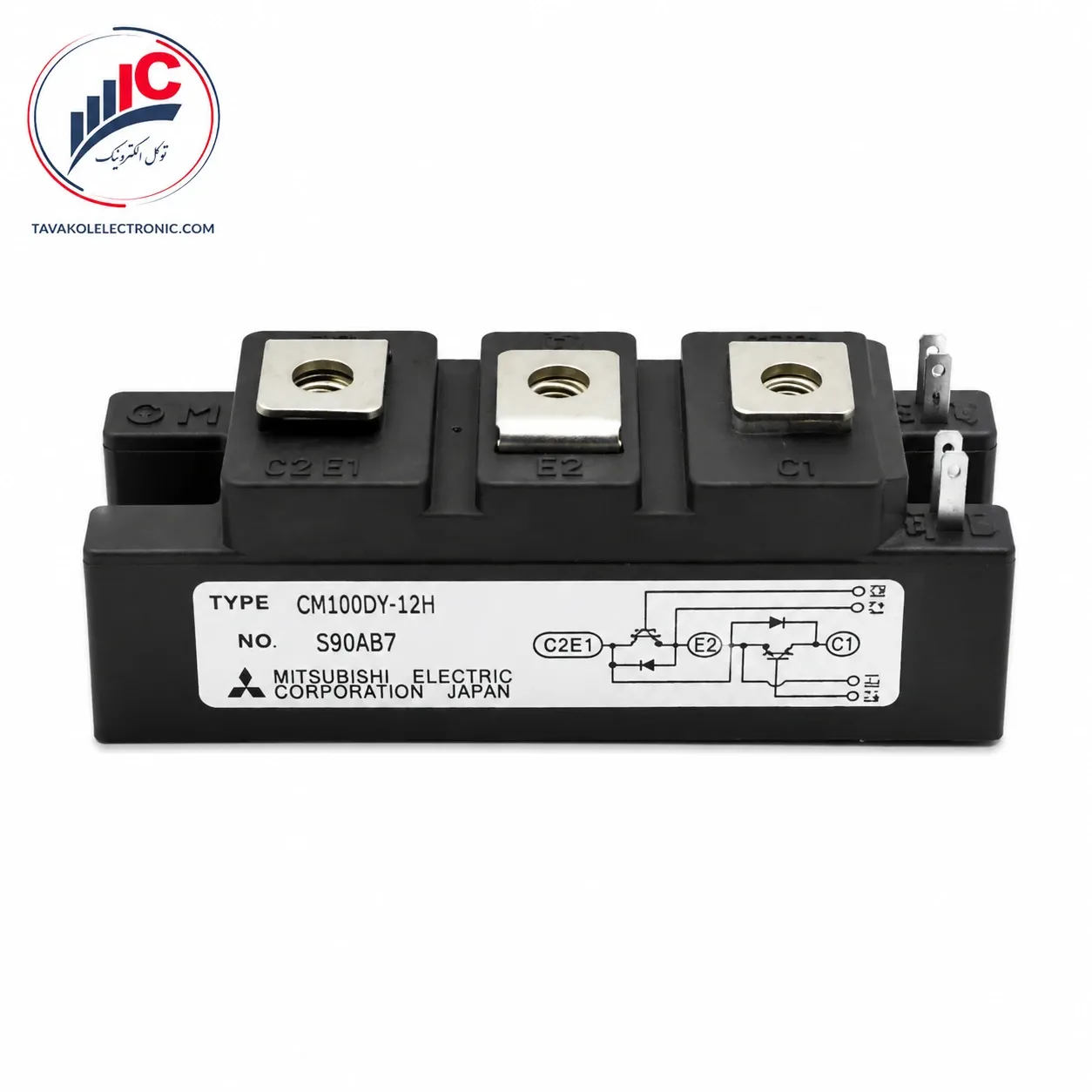

در طراحی و تعمیر سیستمهای الکترونیک قدرت سنگین، پایداری حرارتی و توانایی سوییچینگ فرکانس بالا دو فاکتور تعیینکننده هستند. ماژول آیجیبیتی CM100DY-12H ساخت شرکت پرآوازه میتسوبیشی (Mitsubishi Electric) ژاپن، یک نیمههادی فوقالعاده سختکار و عایقبندی شده (Insulated Type) است که در کلاس ولتاژ 600V و جریان نامی مداوم 100A طراحی شده است.
معماری داخلی این ماژول بر پایه توپولوژی دوتایی یا اصطلاحاً دوبل (Half-Bridge Configuration) بنا شده است؛ به این صورت که دو ترانزیستور IGBT به همراه دو دیود هرزگرد فوقسریع (Super-Fast Recovery Free-Wheel Diode) به صورت اتصال معکوس در یک پکیج واحد و بسیار مستحکم تجمیع شدهاند. بیسپلیت فلزی این ماژول کاملاً از المانهای الکتریکی داخلی ایزوله است که فرآیند نصب روی هیتسینک مشترک و مدیریت حرارتی سیستم را بسیار ساده میکند. برای تکنسینهای مجرب و تولیدکنندگان اتوماسیون صنعتی، خرید CM100DY-12H به معنای تضمین کیفیت و طول عمر بالای مدار در برابر جریانهای هجومی است.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
بر اساس دکومنت رسمی کاتالوگ میتسوبیشی، مقادیر حدودی الکتریکی، مکانیکی و حرارتی این ماژول در جدول زیر بدون هیچگونه کد فرمتی پیچیده گردآوری شده است:
| بخشهای اصلی مدار و پارامترها | مقادیر مستند کاتالوگ | شرایط سنجش آزمایشگاهی |
| کد فنی دقیق کالا | CM100DY-12H | مستند به دیتای رسمی میتسوبیشی الکتریک |
| ولتاژ کلکتور – امیتر مجاز | 600V | حداکثر ولتاژ سدکننده تراشه |
| ولتاژ گیت – امیتر مجاز | 20V مثبت و منفی | حداکثر ولتاژ تحریک پایه گیت |
| جریان مداوم کلکتور (دمای 25 درجه) | 100A | جریان DC نامی در دمای کفی 25 درجه سانتیگراد |
| جریان پالسی کلکتور | 200A | جریان مجاز در پالسهای کوتاه یک میلیثانیهای |
| جریان مداوم دیود هرزگرد | 100A | جریان مجاز دیود معکوس در دمای 25 درجه |
| توان کل تلفاتی ماژول | 400W | دمای کفی ترانزیستور در 25 درجه سانتیگراد |
| ولتاژ اشباع کلکتور – امیتر (معمولی) | 2.1V | جریان 100A در ولتاژ گیت 15V و دمای کاری 25 درجه |
| ولتاژ اشباع کلکتور – امیتر (حداکثر) | 2.8V | جریان 100A در ولتاژ گیت 15V و دمای کاری 25 درجه |
| ولتاژ فوروارد دیود هرزگرد | 2.4V | جریان نامی دیود 100A در دمای کاری 25 درجه |
| ولتاژ تست ایزولاسیون عایق | 2500V | تست متناوب AC به مدت 1 دقیقه جهت ایمنی بدنه |
| مشخصات مکانیکی و حرارتی | مقادیر مستند کاتالوگ | توضیحات فنی کاتالوگ |
| مقاومت حرارتی ترانزیستور به بدنه | 0.31 K/W | میزان انتقال حرارت اتصال نیمههادی به کفی ماژول |
| مقاومت حرارتی دیود به بدنه | 0.70 K/W | میزان انتقال حرارت دیود هرزگرد به کفی ماژول |
| دمای کاری مجاز سوئیچینگ | -40 تا 150 درجه | محدوده دمای عملکرد استاندارد و ایمن قطعه |
| گشتاور پیچهای اتصال بدنه | 1.47 تا 1.96 Nm | گشتاور مکانیکی بهینه برای پیچهای سایز M5 |
| وزن تقریبی قطعه | 270g | وزن خالص پکیج فیزیکی ماژول |
توپولوژی نیمپُل و ساختار دوبل سوییچ در مدل CM100DY-12H، این قطعه را به یکی از پرکاربردترین ماژولها در صنایع زیر تبدیل کرده است:
کنترل موتورهای الکتریکی AC و سروو درایوها: استفاده به عنوان بازوهای اصلی سوئیچینگ قدرت در درایوهای فرکانسی توان متوسط و کنترل موقعیت چرخهای صنعتی.
دستگاههای جوش اینورتری پیشرفته: به عنوان سوییچهای بخش فرکانس بالا در اینورترهای جوشکاری صنعتی سبک و نیمهسنگین.
منابع تغذیه بدون وقفه (UPS): ساخت بردهای مبدل جریان مستقیم به متناوب در سیستمهای بکآپ دیتاسنترها و بیمارستانها.
کورههای القایی توان محدود: کنترل توان و فرکانس ریزش انرژی در بردهای گرمایش القایی صنعتی.
۱. نیاز به توان درایو بسیار پایین (Low Drive Power): گیت ترانزیستورهای این ماژول با جریان بسیار پایینی تحریک میشود که این ویژگی بار طراحی برد گیتدرایور را به شدت سبکتر میکند.
۲. ولتاژ اشباع کلکتور-امیتر پایین (Low VCE sat): مقدار پایین ولتاژ اشباع (حدود 2.1V) سبب کاهش چشمگیر تلفات هدایتی ترانزیستور در زیر بارهای سنگین مداوم میشود.
۳. پکیج عایقبندی شده صنعتی: ایزولاسیون کامل تراشهها از بیسپلیت فلزی زیرین، انتقال حرارت به هیتسینک را بدون نیاز به ورقات عایقبندی مجزا فراهم کرده و ایمنی بورد را صددرصد تضمین میکند.
یکی از ویژگیهای برجسته ماژول CM100DY-12H، هماهنگی فوقالعاده میان سرعت سوییچینگ ترانزیستور و زمان بازیابی معکوس (Reverse Recovery) دیودهای هرزگرد داخلی آن است. دیودهای سوپرفست به کار رفته در این پکیج، اثر سلفی ناشی از بارهای سلفی شدید (مثل سیمپیچ موتورهای الکتریکی) را در کوتاهترین زمان ممکن دمپ میکنند. این امر میزان ریپل ولتاژ روی کلکتور را در زمان خاموش شدن سوییچ به حداقل رسانده و از آسیب دیدن لایههای سیلیکونی ترانزیستور جلوگیری میکند.
💡 نکات کلیدی نصب و راهاندازی CM100DY-12H:
کنترل دقیق گشتاور پیچها: برای نصب این ماژول بر روی هیتسینک، حتماً از پیچهای استاندارد استفاده کنید و گشتاور سفت کردن پیچها را بین محدوده 1.47 تا 1.96 نیوتنمتر تنظیم کنید. فشار بیش از حد میتواند به پکیج پلاستیکی یا کفی فلزی آسیب جدی وارد کند.
استفاده از خمیر سیلیکون مرغوب: با توجه به ابعاد کفی این قطعه، اعمال یک لایه بسیار نازک و یکنواخت از خمیر سیلیکون نقره یا طلا با ضریب انتقال حرارت بالا الزامی است تا از ایجاد نقاط داغ موضعی جلوگیری شود.
مقاومت گیت استاندارد: مقاومت گیت پیشنهادی دیتای رسمی برای این مدل 6.3 اهم است. تغییر ناگهانی و غیراستاندارد این مقاومت میتواند تلفات خاموش و روشن شدن قطعه را بالا برده یا نویزهای شدید روی بخش کنترل ایجاد کند.
ماژولهای دوبل 100 آمپر میتسوبیشی به دلیل فراوانی کاربرد در دستگاههای صنعتی، همواره در معرض ورود نمونههای تقلبی، بازسازیشده (ریمارک) یا استوک فرسوده به بازار قرار دارند. استفاده از قطعات غیراورجینال خط تولید شما را با توقفهای مکرر و هزینههای گزاف تعمیر بردهای الکترونیکی مواجه میکند. فروشگاه توکل الکترونیک با سالها سابقه تخصصی در واردات مستقیم نیمههادیهای قدرت، پارتنامبر اصلی و معتبر CM100DY-12H ساخت ژاپن را با تضمین اصالت سیلیکون به مشتریان عزیز عرضه میدارد.
با توجه به نوسانات قیمت ارز و تغییرات موجودی، جهت استعلام قیمت روز CM100DY-12H و دریافت مشاوره مهندسی پیش از خرید، با کارشناسان فنی ما در فروشگاه توکل الکترونیک تماس بگیرید.
| Part Number | CM100DY-12H |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 100A |
