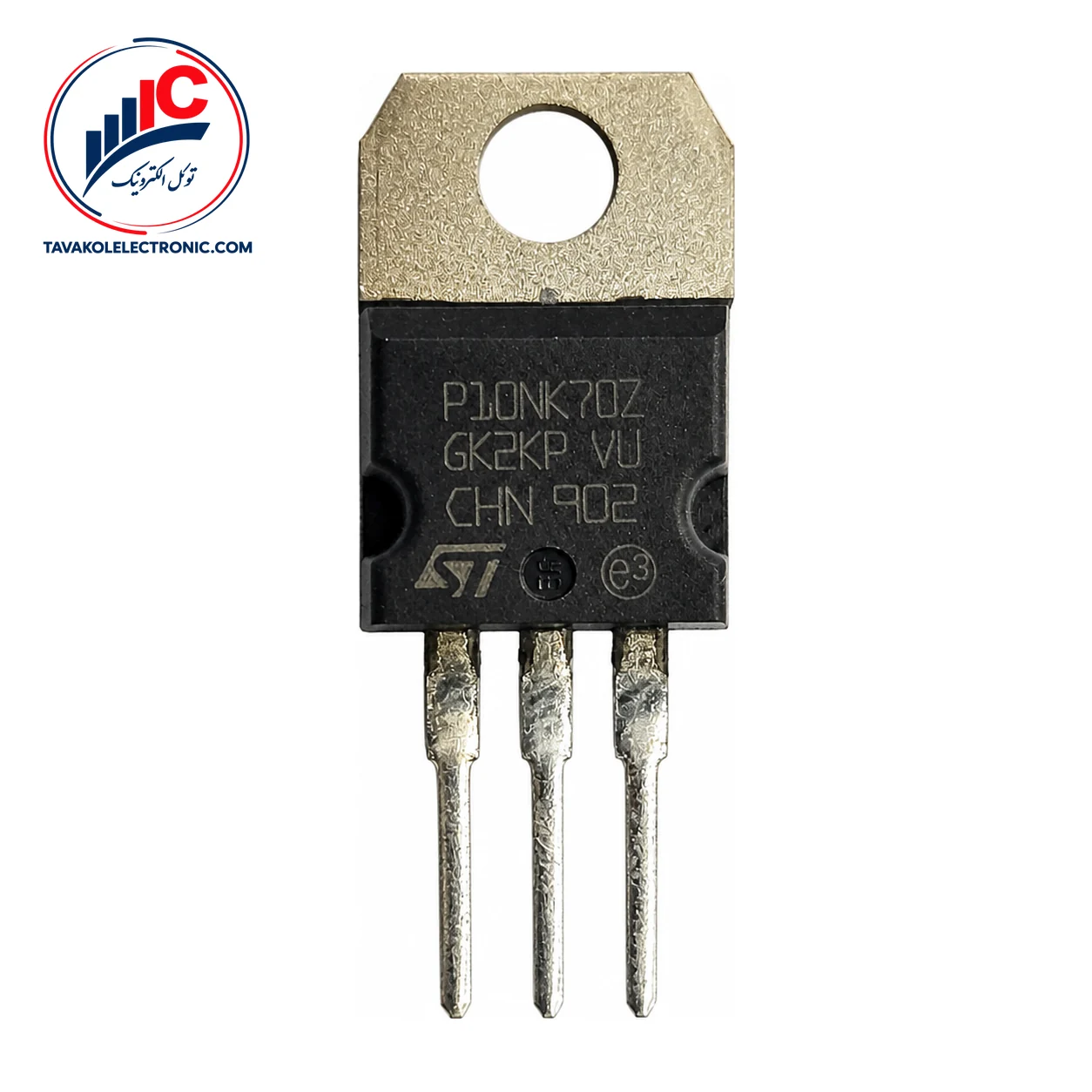

ماسفت STP10NK70Z از محصولات STMicroelectronics و یک ماسفت N-channel از نوع Zener-Protected SuperMESH است. این قطعه برای مدارهایی مناسب است که به سوئیچینگ جریان بالا و سرعت سوئیچینگ بالا نیاز دارند. پکیج قطعه TO-220 است و هنگام انتخاب، باید سازگاری نوع نصب و فضای مکانیکی مدار با همین پکیج بررسی شود.
ولتاژ شکست درین-سورس این مدل حداقل 700V است. مقدار مقاومت استاتیک درین-سورس در شرایط مشخص، به‌صورت معمول 0.75Ω و حداکثر 0.85Ω اعلام شده است. این اطلاعات برای مقایسه اولیه و بررسی تناسب قطعه با طراحی کاربرد دارد؛ انتخاب نهایی باید با شرایط واقعی مدار و مشخصات کامل آن انجام شود.
– نوع کانال: N-channel – نوع قطعه: Zener-Protected SuperMESH MOSFET – پکیج: TO-220 – ولتاژ شکست درین-سورس: حداقل 700V – مقاومت روشن استاتیک درین-سورس: معمولاً 0.75Ω و حداکثر 0.85Ω – بازه دمای پیوند کاری: از 55- تا 150°C
برای مشاهده مدل‌های بیشتر و مقایسه گزینه‌های موجود، خرید ماسفت را بررسی کنید.
برای ارزیابی این ماسفت، باید تفاوت بین مشخصه‌های عملکردی و حدود مطلق را در نظر گرفت. مقدار 700V برای ولتاژ درین-سورس در بخش حدود مطلق، با شرط VGS=0، یک حد مجاز است و نباید به‌عنوان ولتاژ کاری تضمین‌شده در همه شرایط در نظر گرفته شود. همچنین جریان‌های درج‌شده در جدول زیر نیز حدود مطلق هستند، نه مقدار پیشنهادی برای کارکرد دائمی بدون بررسی مدار و دفع حرارت.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| ولتاژ شکست درین-سورس | حداقل 700V | ID=1mA، VGS=0 |
| مقاومت روشن درین-سورس | معمولاً 0.75Ω، حداکثر 0.85Ω | VGS=10V، ID=4.5A، TCASE=25°C |
| ولتاژ آستانه گیت | حداقل 3، معمولاً 3.75، حداکثر 4.5V | VDS=VGS، ID=100µA |
| بار کل گیت | معمولاً 64، حداکثر 90nC | VDD=560V، ID=9A |
| ظرفیت ورودی | معمولاً 2000pF | TCASE=25°C |
حداکثر جریان درین پیوسته در دمای بدنه 25°C برابر 8.6A و در دمای بدنه 100°C برابر 5.4A است. این مقادیر در گروه Absolute Maximum قرار دارند و استفاده از آن‌ها نیازمند توجه به شرایط حرارتی مدار است. برای نسخه TO-220، اتلاف توان کل در دمای بدنه 25°C حداکثر 150W اعلام شده است.
دمای کاری پیوند از 55- تا 150°C است. این بازه، همراه با شرایط نصب، خنک‌کاری و جریان واقعی، باید در بررسی طراحی لحاظ شود. شیب ولتاژ بازیابی دیود نیز به‌عنوان یک حد مطلق 4.5V/ns مشخص شده است.
این ماسفت برای سوئیچینگ جریان بالا و سرعت بالا معرفی شده و در منابع تغذیه آفلاین، آداپتورها و مدارهای PFC کاربرد دارد. پکیج TO-220 هم برای طراحی‌هایی که این فرم نصب را در نظر گرفته‌اند، یک نکته مهم در انتخاب است. پیش از سفارش، پارت‌نامبر و پکیج قطعه را با BOM و مدار خود تطبیق دهید.
برای استعلام قیمت و موجودی روز STP10NK70Z با توکل الکترونیک تماس بگیرید یا درخواست خود را ثبت کنید. فروش این قطعه به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد. کالا با ضمانت اصالت کالا عرضه میشود و امکان ارسال به سراسر کشور فراهم است.
این قطعه یک ماسفت N-channel از نوع Zener-Protected SuperMESH است و برای سوئیچینگ جریان بالا و سرعت بالا معرفی شده است.
پکیج این مدل TO-220 است. پیش از نصب یا سفارش، نوع پکیج را با طراحی مکانیکی و قطعه درج‌شده در BOM مقایسه کنید.
خیر. مقدار 8.6A در دمای بدنه 25°C به‌عنوان حد مطلق جریان درین پیوسته ارائه شده است و نباید بدون بررسی شرایط واقعی مدار، دما و دفع حرارت به‌عنوان جریان کاری قطعی در نظر گرفته شود.
STP10NK70Z یک ماسفت N-channel با پکیج TO-220، ولتاژ شکست حداقل 700V و ساختار Zener-Protected SuperMESH است. مقاومت روشن، بار گیت، دمای کاری و حدود مطلق جریان و توان، اطلاعات اصلی برای مقایسه این قطعه با نیاز طراحی هستند. برای دریافت قیمت، موجودی و راهنمایی پیش از سفارش، مشخصات BOM و پارت‌نامبر دقیق را برای توکل الکترونیک ارسال کنید.
| Part Number | STP10NK70Z |
|---|---|
| پکیج | TO-220-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 700 V, ID: 8.6 A |
