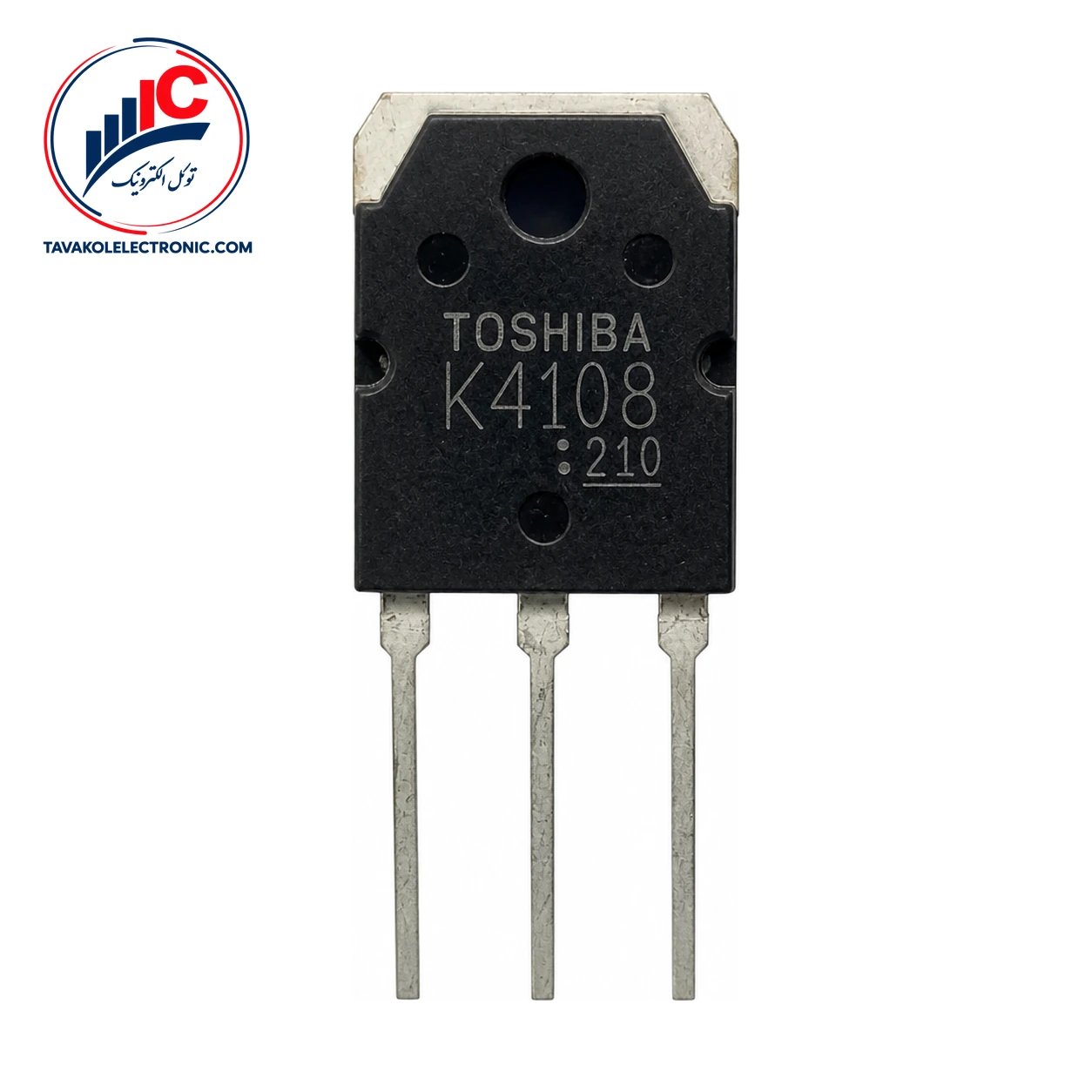

ماسفت 2SK4108

ویژگی‌ها
Part Number2SK4108
پکیج2-16C1B
Channel TypeN-Channel
مشخصات فنیVDS: 500 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK4108

ماسفت 2SK4108 یک ماسفت سیلیکونی کانال N از نوع Enhancement Mode است که برای کاربردهای رگولاتور سوئیچینگ در نظر گرفته شده است. این قطعه از محصولات Toshiba Semiconductor است و برای انتخاب آن باید نوع کانال، کاربرد، پکیج و شرایط واقعی مدار را در نظر گرفت.

پکیج این مدل 2-16C1B است و ساختار سه‌پایه آن شامل گیت، درین متصل به هیت‌سینک و سورس می‌شود. هنگام نصب یا جایگزینی، تطبیق پکیج و ترتیب پایه‌ها با برد اهمیت دارد. برای بررسی گروه‌های مرتبط و انتخاب مدل مناسب، می‌توانید انواع ماسفت را نیز مشاهده کنید.

ویژگی‌های کلیدی 2SK4108

مقاومت روشن درین-سورس این قطعه در شرایط VGS = 10 V، ID = 10 A و Ta = 25°C، مقدار معمولی 0.21 Ω و مقدار حداکثری 0.27 Ω دارد. این مشخصه برای مقایسه افت ولتاژ و وضعیت هدایت قطعه در شرایط آزمون اعلام‌شده کاربرد دارد.

ولتاژ شکست درین-سورس حداقل 500 V است. ولتاژ آستانه گیت نیز در شرایط آزمون مشخص، از 2.0 V حداقل تا 4.0 V حداکثر گزارش شده است. این بازه به‌تنهایی مشخص‌کننده عملکرد کامل ماسفت در هر ولتاژ گیت نیست و باید با شرایط مدار تطبیق داده شود.

مشخصه مقدار
نوع قطعه ماسفت سیلیکونی کانال N، Enhancement Mode
کاربرد رگولاتور سوئیچینگ
پکیج 2-16C1B
مقاومت روشن درین-سورس 0.21 Ω معمولی، 0.27 Ω حداکثری
ولتاژ شکست درین-سورس حداقل 500 V
بار کل گیت 70 nC معمولی

بررسی مشخصات فنی 2SK4108

بار کل گیت مقدار معمولی 70 nC دارد. زمان روشن‌شدن و خاموش‌شدن نیز به‌ترتیب 130 ns و 280 ns به‌صورت معمولی اعلام شده‌اند. این مقادیر تحت شرایط آزمون مشخص ثبت شده‌اند؛ بنابراین برای مقایسه فنی مناسب هستند، اما نباید بدون توجه به شرایط مدار به‌عنوان زمان قطعی در همه کاربردها در نظر گرفته شوند.

رسانایی انتقالی مستقیم مقدار معمولی 14 S و جریان قطع درین حداکثر 100 μA است. زمان بازیابی معکوس نیز 1300 ns به‌صورت معمولی گزارش شده است. شرایط آزمون هر مشخصه، از جمله ولتاژها، جریان‌ها و دمای محیط، در تفسیر مقدار آن اهمیت دارد.

حدود مطلق و آرایش پایه‌ها

مقدار 500 V برای ولتاژ درین-سورس و مقدار 20 A برای جریان DC درین، حد مطلق هستند و نباید به‌عنوان مقدار کاری دائمی یا تضمین عملکرد در همان سطح استفاده شوند. حداکثر دمای کانال نیز 150°C است. طراحی مدار باید با در نظر گرفتن شرایط واقعی و این حدود انجام شود.

آرایش پایه‌ها به این صورت است: پایه 1 گیت، پایه 2 درین و هیت‌سینک، و پایه 3 سورس. پیش از مونتاژ، شماره پایه‌ها و محل اتصال هیت‌سینک را با برد یا قطعه موردنظر مقایسه کنید.


قیمت و خرید 2SK4108 از توکل الکترونیک

برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌های مختلف فراهم است. این قطعه با ضمانت اصالت کالا عرضه می‌شود و امکان بررسی پارت‌نامبر قبل از سفارش وجود دارد.


سؤالات متداول درباره 2SK4108

2SK4108 چه نوع ماسفتی است؟

این مدل یک ماسفت سیلیکونی کانال N از نوع Enhancement Mode است و برای کاربردهای رگولاتور سوئیچینگ در نظر گرفته شده است.

پکیج و پایه‌های 2SK4108 چیست؟

پکیج این مدل 2-16C1B است. پایه‌ها شامل گیت، درین/هیت‌سینک و سورس هستند؛ بنابراین بررسی ترتیب پایه‌ها پیش از نصب ضروری است.

آیا 500 V و 20 A مقدار کاری دائمی هستند؟

خیر. این اعداد به‌ترتیب حد مطلق ولتاژ درین-سورس و جریان DC درین هستند و نباید بدون در نظر گرفتن شرایط واقعی مدار به‌عنوان مقادیر کاری دائمی استفاده شوند.


جمع‌بندی و ثبت سفارش

برای خرید این ماسفت، ابتدا نوع کانال، پکیج 2-16C1B، آرایش پایه‌ها و شرایط ولتاژ و جریان مدار را با قطعه موردنیاز تطبیق دهید. سپس برای دریافت قیمت و موجودی روز، تعداد موردنیاز و مشخصات سفارش را با توکل الکترونیک در میان بگذارید.

توضیحات تکمیلی

Part Number

2SK4108

پکیج

2-16C1B

Channel Type

N-Channel

مشخصات فنی

VDS: 500 V
