ماسفت 2SK2129

ویژگی‌ها
Part Number2SK2129
پکیجTO-220E
Channel TypeN-Channel
مشخصات فنیVDS: 800 V, ID: 3 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

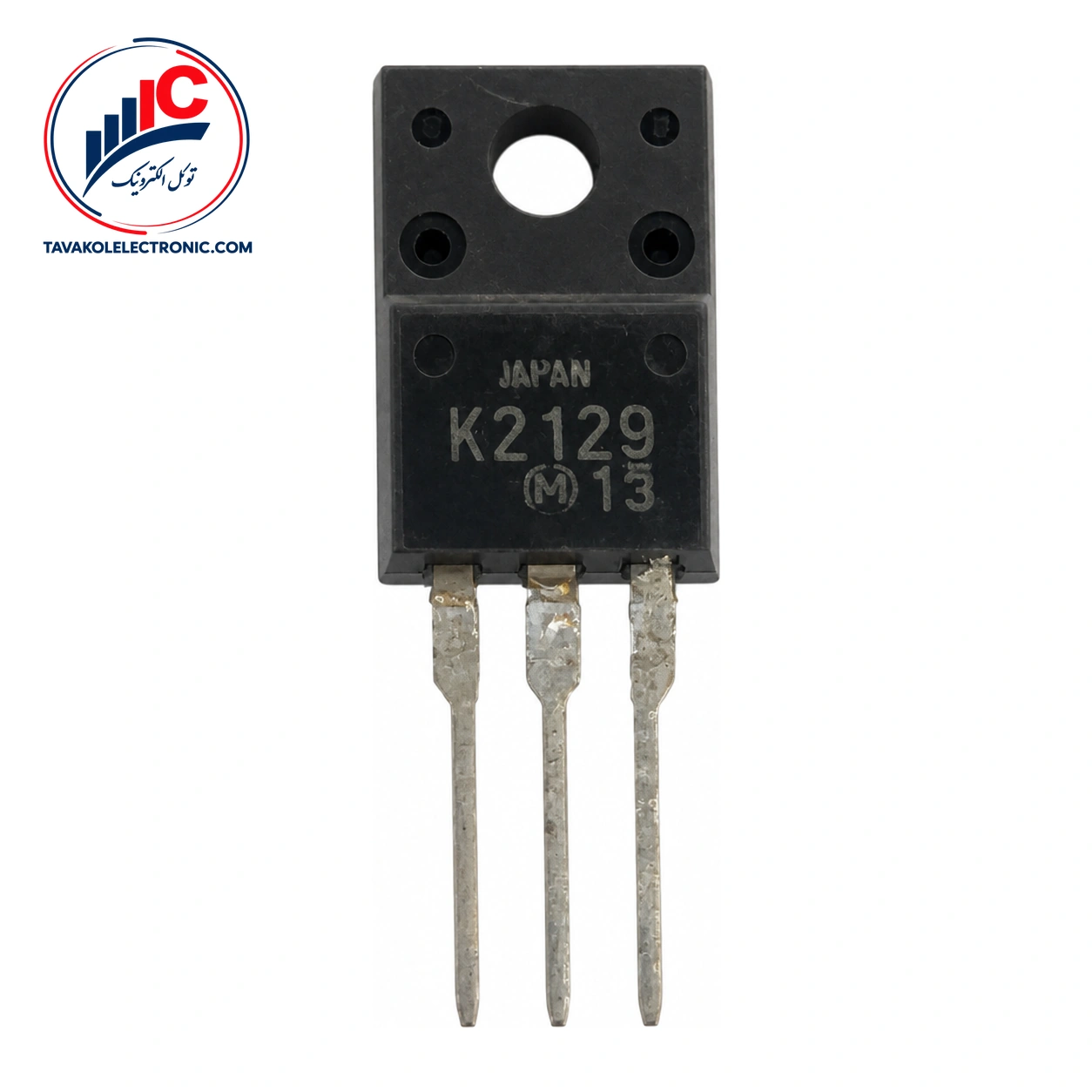

معرفی ماسفت 2SK2129

ماسفت 2SK2129 ساخت Panasonic Semiconductor، یک ماسفت قدرت کانال N سیلیکونی از نوع Power F-MOS FET است. این قطعه در پکیج TO-220E عرضه می‌شود و برای رله بدون کنتاکت، درایو سلونوئید، درایو موتور، تجهیزات کنترلی و منابع تغذیه سوئیچینگ معرفی شده است.


مشخصات کلیدی 2SK2129

پارامتر مقدار ثبت‌شده
سازنده Panasonic Semiconductor
نوع قطعه Silicon N-Channel Power F-MOS FET
پکیج TO-220E
مقاومت روشن Drain-to-Source 3.2 Ω تیپیک، حداکثر 4 Ω
ظرفیت ورودی Common-Source 730 pF تیپیک
زمان Fall time 50 ns تیپیک

پارامترهای الکتریکی 2SK2129

ولتاژ آستانه گیت در شرایط VDS = 25 V و ID = 1 mA، با TC = 25°C، حداقل 2 V و حداکثر 5 V است. مقاومت روشن Drain-to-Source نیز در VGS = 10 V و ID = 2 A، با TC = 25°C، مقدار تیپیک 3.2 Ω و حداکثر 4 Ω دارد.

هدایت انتقالی مستقیم در VDS = 25 V و ID = 2 A، با TC = 25°C، حداقل 1.5 S و مقدار تیپیک 2.4 S اعلام شده است. ظرفیت ورودی Common-Source برابر با 730 pF تیپیک در TC = 25°C است. زمان Fall time نیز در شرایط VDD = 200 V و RL = 100 Ω، با TC = 25°C، مقدار تیپیک 50 ns دارد.


کاربردهای ماسفت 2SK2129

کاربردهای این قطعه شامل رله بدون کنتاکت، مدارهای درایو سلونوئید، مدارهای درایو موتور، تجهیزات کنترلی و منابع تغذیه سوئیچینگ است. انتخاب نهایی باید با توجه به نوع مدار، روش نصب و مشخصات موردنیاز طراحی انجام شود.

پکیج TO-220E برای جانمایی قطعه و تطبیق مکانیکی با برد اهمیت دارد. همچنین هنگام مقایسه با انواع ماسفت، نوع کانال، پکیج و شرایط آزمون پارامترهای الکتریکی را در کنار هم بررسی کنید.

حد شکست Drain-to-Source برابر با 800 V در TC = 25°C به‌عنوان حد مطلق اعلام شده است؛ بنابراین این مقدار نباید ولتاژ کاری عادی در نظر گرفته شود. ولتاژ Gate-to-Source برابر با ±30 V، جریان DC Drain برابر با ±3 A و جریان پالسی Drain برابر با ±6 A نیز همگی حدود مطلق در TC = 25°C هستند.

ظرفیت انرژی Avalanche برابر با 20 mJ در شرایط L = 4.5 mH، IL = 3 A، VDD = 50 V و یک پالس مشخص شده است. حداکثر دمای کانال 150°C و محدوده دمای نگهداری −55 تا +150°C است.


قیمت و خرید 2SK2129

برای استعلام، پارت‌نامبر، پکیج TO-220E و تعداد موردنیاز را اعلام کنید تا شرایط تأمین دقیق‌تر بررسی شود. ارسال به سراسر کشور انجام می‌شود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.


جمع‌بندی و سفارش

این ماسفت کانال N سیلیکونی با پکیج TO-220E برای کاربردهای کنترلی، درایو و سوئیچینگ معرفی شده است. مقاومت روشن، ظرفیت ورودی، هدایت انتقالی و زمان Fall time از پارامترهای قابل بررسی آن هستند؛ در عین حال، مقادیر ولتاژ و جریان ذکرشده در بخش حدود مجاز، مشخصه کار عادی نیستند.

برای سفارش، پارت‌نامبر و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید تا قیمت، موجودی و امکان تأمین بررسی شود.


پرسش‌های متداول درباره 2SK2129

2SK2129 چه نوع قطعه‌ای است؟

این قطعه یک Silicon N-Channel Power F-MOS FET ساخت Panasonic Semiconductor است و در پکیج TO-220E عرضه می‌شود.

پکیج قطعه چیست؟

پکیج TO-220E است. تطبیق این پکیج با برد و جانمایی مکانیکی، پیش از سفارش یا جایگزینی اهمیت دارد.

آیا 800 V ولتاژ کاری عادی است؟

خیر. مقدار 800 V حد مطلق شکست Drain-to-Source در TC = 25°C است و نباید بدون بررسی شرایط مدار به‌عنوان ولتاژ کاری عادی استفاده شود.

توضیحات تکمیلی

Part Number

2SK2129

پکیج

TO-220E

Channel Type

N-Channel

مشخصات فنی

VDS: 800 V, ID: 3 A
