این ماسفت یک ماسفت قدرت کانال N از نوع enhancement-mode است و برای مدارهای توان بالا و سوئیچینگ سریع طراحی شده است. این قطعه در منابع تغذیه سوئیچینگ، UPS، کنترل موتورهای AC و DC، راه‌اندازی رله و سلونوئید و مدارهای پالس پرانرژی کاربرد دارد.
برای انتخاب این قطعه، علاوه بر نوع کانال، باید ولتاژ و جریان مدار، روش درایو گیت و شرایط سوئیچینگ را با مشخصات موردنیاز خود مقایسه کنید. قیمت و موجودی روز این ماسفت از توکل الکترونیک قابل استعلام است.
این ماسفت از نوع N-channel و enhancement-mode است. ولتاژ آستانه گیت آن حداقل 2.0 و حداکثر 4.0 ولت اعلام شده؛ این مقدار در شرایط آزمون ID = 250 μA و VDS = VGS به دست آمده و به‌تنهایی به معنی روشن‌شدن کامل قطعه در هر مدار نیست.
مقاومت روشن‌شدن استاتیک حداکثر 0.055 Ω است. این مقدار در VGS = 10 V و ID = 20 A مشخص شده و هنگام طراحی باید با ولتاژ واقعی درایو گیت و شرایط بار مقایسه شود. در انتخاب از میان انواع ماسفت، نوع کانال و شرایط کاری مدار را با دقت بررسی کنید.
این ماسفت برای سوئیچینگ منابع تغذیه توان بالا، UPS، کنترل موتورهای AC و DC، درایور رله و سلونوئید و مدارهای پالس پرانرژی در نظر گرفته شده است. حداکثر زمان تأخیر روشن‌شدن 35 ns است که در شرایط VDD = 24 V، ID = 20 A، VGS = 10 V، RGEN = 4.7 Ω و RGS = 4.7 Ω اندازه‌گیری شده است.
ظرفیت ورودی حداکثر 3000 pF نیز در طراحی درایور گیت اهمیت دارد. این مقدار در VDS = 25 V، VGS = 0 V و فرکانس 1.0 MHz مشخص شده است.
| پارامتر | مقدار | شرایط آزمون یا توضیح |
|---|---|---|
| نوع قطعه | N-channel enhancement-mode | ماسفت قدرت |
| مقاومت روشن‌شدن استاتیک | حداکثر 0.055 Ω | VGS = 10 V، ID = 20 A |
| ولتاژ شکست درین-سورس | حداقل 100 V | VGS = 0 V، ID = 250 μA |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V | ID = 250 μA، VDS = VGS |
| ظرفیت ورودی | حداکثر 3000 pF | VDS = 25 V، VGS = 0 V، f = 1.0 MHz |
| بار کل گیت | حداکثر 120 nC | VGS = 10 V، ID = 50 A، VDD = 55 V |
ولتاژ شکست درین-سورس حداقل 100 V است، در حالی که 100 V برای VDS به‌عنوان حداکثر مطلق نیز مشخص شده است. بنابراین این عدد نباید بدون حاشیه ایمنی به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. بار کل گیت حداکثر 120 nC نیز در انتخاب درایور گیت و ارزیابی سرعت سوئیچینگ مؤثر است.
دیود سورس-درین، زمان بازیابی معکوس معمولی 300 ns دارد. این مقدار در IS = 4 A و dIS/dt = 25 A/μs مشخص شده است و برای بررسی رفتار مدارهای سوئیچینگ باید در کنار سایر شرایط طراحی ارزیابی شود.
مقدار VDS برابر 100 V و VGS برابر ±20 V، هر دو در بخش حداکثر مطلق قرار دارند و نباید به‌عنوان مشخصه عملکرد عادی یا مقدار کاری بدون حاشیه ایمنی استفاده شوند. جریان درین پیوسته حداکثر 40 A و جریان پالسی حداکثر 60 A نیز مقادیر حداکثری هستند؛ شرایط آزمون، مدت پالس و وضعیت حرارتی مدار باید در نظر گرفته شود.
توان تلفاتی کل حداکثر 150 W در دمای کیس 25 °C اعلام شده است. همچنین محدوده دمای پیوند و نگهداری از −55 °C تا +150 °C است. پیش از سفارش، پارت‌نامبر و مشخصات مدار خود را با دقت تطبیق دهید.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک در ارتباط باشید.

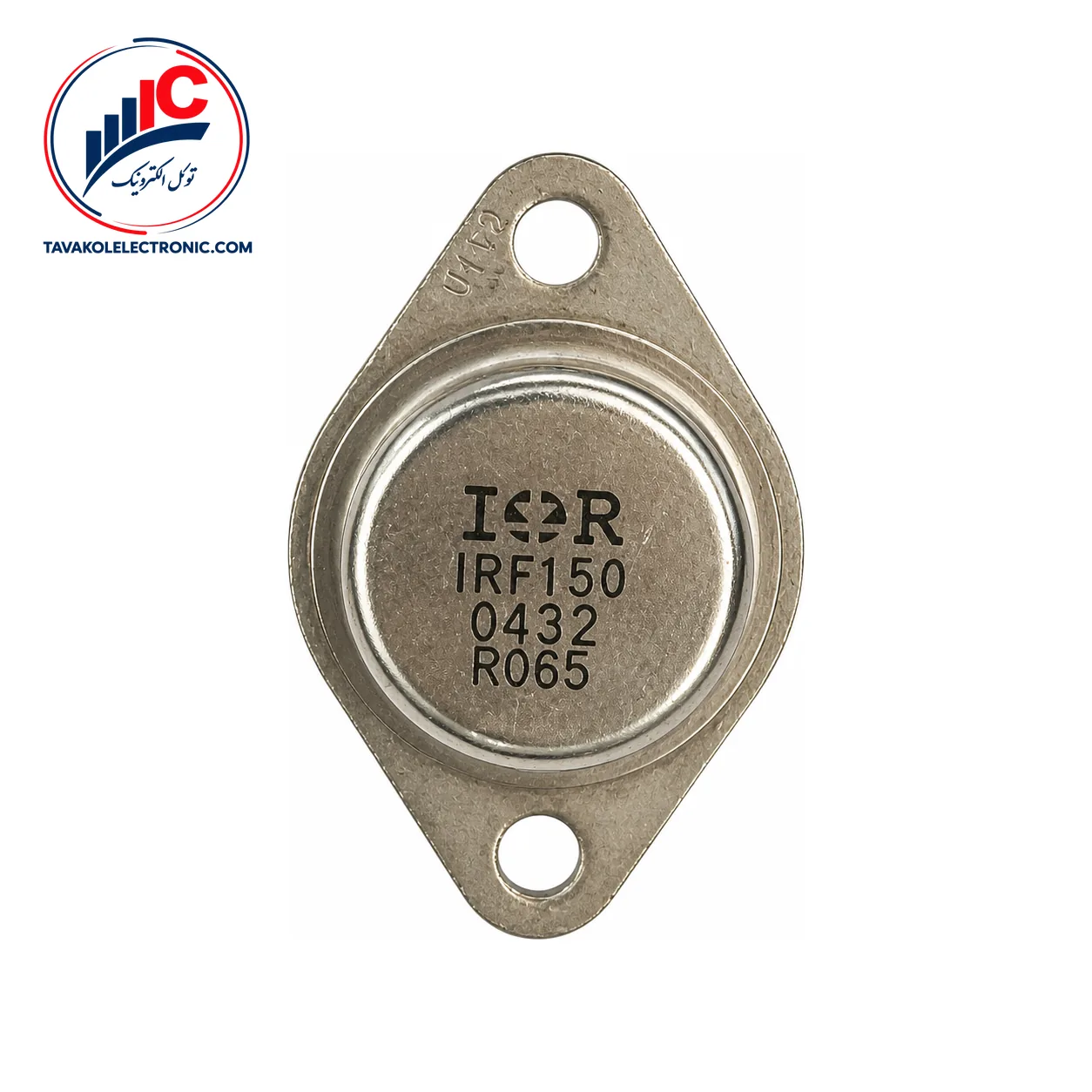

IRF150 یک ماسفت قدرت N-channel از نوع enhancement-mode است و برای کاربردهای توان بالا و سوئیچینگ سریع، از جمله منابع تغذیه سوئیچینگ، UPS و کنترل موتور استفاده میشود.
حداکثر مطلق VDS برابر 100 V است. VGS حداکثر ±20 V، جریان درین پیوسته حداکثر 40 A و جریان پالسی حداکثر 60 A اعلام شده‌اند. این مقادیر به شرایط حرارتی و آزمون وابسته‌اند و نباید بدون بررسی مدار، مشخصه کاری عادی تلقی شوند.
پارت‌نامبر دقیق، تعداد موردنیاز و مشخصات کاری مدار را پیش از ثبت سفارش بررسی کنید تا انتخاب قطعه با نیاز شما هماهنگ باشد.
اگر به یک ماسفت N-channel توان بالا برای سوئیچینگ سریع و کاربردهای اعلام‌شده نیاز دارید، مشخصات این ماسفت را با شرایط واقعی مدار مقایسه کنید. برای استعلام قیمت و موجودی روز، دریافت پیش‌فاکتور یا ثبت سفارش با توکل الکترونیک در ارتباط باشید.
| Part Number | IRF150 |
|---|---|
| پکیج | TO-247 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 40 A |
ماسفت IRF150
