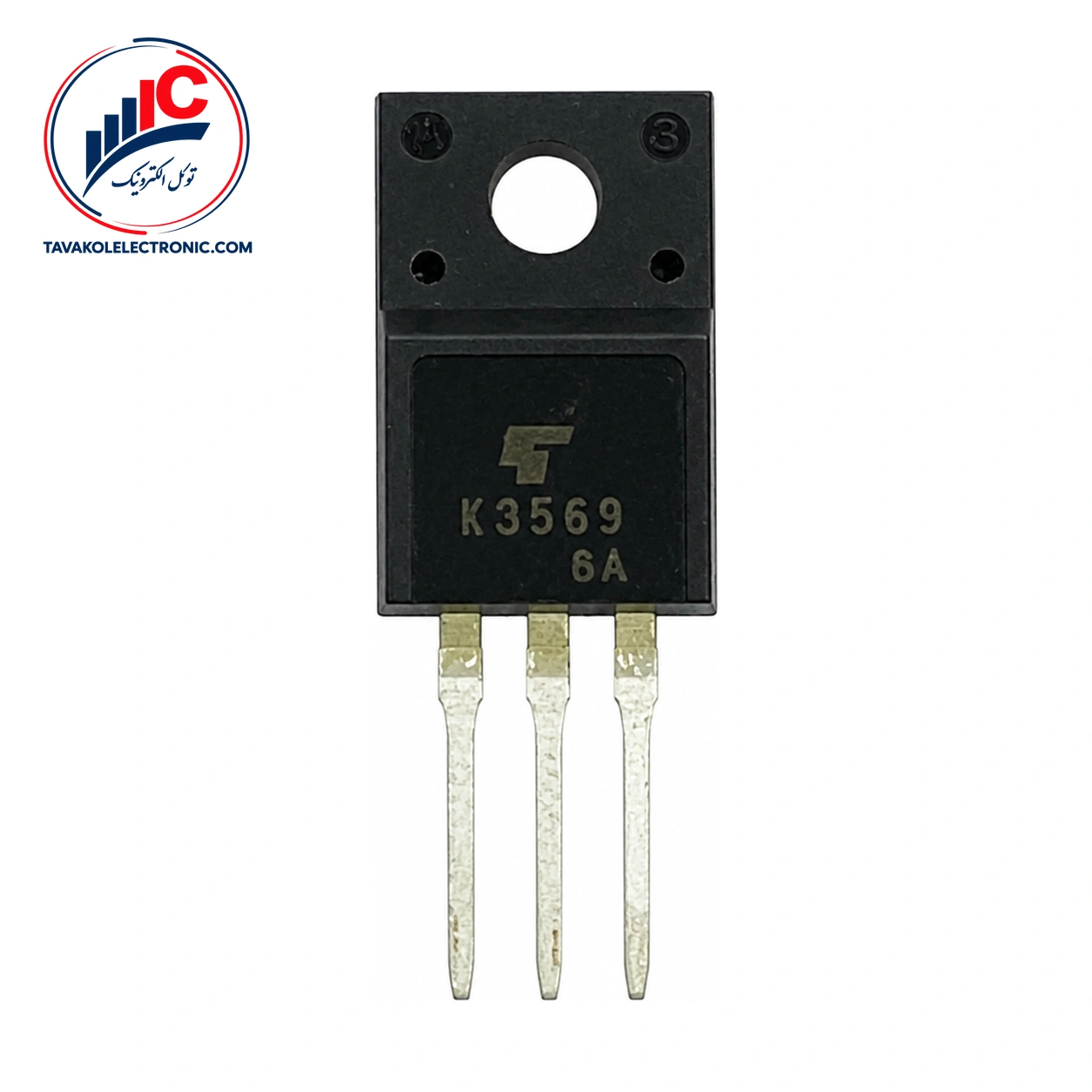

ماسفت 2SK3569 از محصولات Toshiba و یک ترانزیستور اثر میدان سیلیکونی از نوع N-channel MOS (π-MOSVI) است. این قطعه برای کاربردهای رگولاتور سوئیچینگ در نظر گرفته شده و در انتخاب قطعات مدارهای تغذیه، مبدلها و طراحیهای سوئیچینگ قابل بررسی است.
در انتخاب نهایی، تطبیق پارتنامبر، نوع کانال، آرایش پایهها و شرایط درجشده برای مشخصات الکتریکی اهمیت دارد.
مقاومت روشنشدن درین-سورس این ماسفت بهصورت معمول 0.54 Ω و در بیشینه 0.75 Ω است؛ این مقادیر در VGS = 10 V، جریان ID = 5 A و دمای Ta = 25°C بیان شدهاند. ولتاژ آستانه گیت نیز در بازه 2.0 تا 4.0 V، با شرایط VDS = 10 V، ID = 1 mA و Ta = 25°C مشخص شده است.
ظرفیت گیت کل 42 nC بهصورت معمولی و ظرفیت ورودی 1500 pF بهصورت معمولی اعلام شدهاند. هدایت انتقالی مستقیم نیز 8.5 S typ. است. زمان خیز سوئیچینگ 22 ns typ. و زمان خاموششدن 180 ns typ. هستند؛ این دو مقدار تحت شرایط آزمون مشخصی شامل ID = 5 A، VDD تقریباً 200 V، مقاومت گیت 50 Ω و Ta = 25°C به دست آمدهاند.
| پارامتر | مقدار | شرایط مهم |
|---|---|---|
| مقاومت روشن درین-سورس | 0.54 Ω typ.؛ 0.75 Ω max. | VGS = 10 V، ID = 5 A، Ta = 25°C |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V | VDS = 10 V، ID = 1 mA، Ta = 25°C |
| بار کل گیت | 42 nC typ. | Ta = 25°C |
| ظرفیت ورودی | 1500 pF typ. | Ta = 25°C |
پکیج این قطعه با نام TOSHIBA 2-10U1B شناخته میشود و معادل نامگذاری JEITA SC-67 است. ترتیب پایهها به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. پیش از نصب، شمارهگذاری پایهها را با PCB و نقشه مدار تطبیق دهید تا از خطای مونتاژ جلوگیری شود.
ولتاژ درین-سورس این قطعه حداکثر 600 V، جریان DC درین حداکثر 10 A و ولتاژ گیت-سورس در محدوده ±30 V بهعنوان مقادیر نامی مطلق در Ta = 25°C اعلام شدهاند. دمای کانال نیز حداکثر 150°C است.
برای استفاده در رگولاتور سوئیچینگ، علاوه بر نوع N-channel، مقدار مقاومت روشن، بار گیت و شرایط واقعی درایو گیت را با نیاز مدار مقایسه کنید. همچنین شرایطی که برای زمانهای سوئیچینگ ارائه شدهاند، مخصوص آزمون هستند و نباید بدون بررسی به هر مدار دیگری تعمیم داده شوند.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیشفاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام میگیرد.
در زمان سفارش، پارتنامبر 2SK3569 و پکیج 2-10U1B را بررسی کنید. کارشناسان فروش امکان بررسی پارتنامبر قبل از سفارش را دارند و مشتریان میتوانند برای تهیه قطعات مشابه در دستهبندی، عبارت مشاهده ماسفت را دنبال کنند. حضور فیزیکی توکل الکترونیک در بازار جمهوری تهران نیز امکان پیگیری حضوری سفارش را فراهم میکند.
این ماسفت یک ترانزیستور اثر میدان سیلیکونی از نوع N-channel MOS (π-MOSVI) است و برای کاربردهای رگولاتور سوئیچینگ در نظر گرفته شده است.
پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. این ترتیب را هنگام طراحی PCB و مونتاژ با مشخصات پکیج قطعه تطبیق دهید.
پکیج این ماسفت با نام TOSHIBA 2-10U1B و نام JEITA SC-67 معرفی شده است.
این ماسفت N-channel از Toshiba با پکیج 2-10U1B، برای رگولاتورهای سوئیچینگ در نظر گرفته شده و پارامترهای مشخصی برای مقاومت روشن، بار گیت و زمان سوئیچینگ دارد. برای دریافت قیمت، موجودی و راهنمایی پیش از خرید، پارتنامبر دقیق را با نیاز مدار خود تطبیق دهید و سفارش را از توکل الکترونیک ثبت کنید.
| Part Number | 2SK3569 |
|---|---|
| پکیج | TO-220-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 600 V, ID: 10 A |
