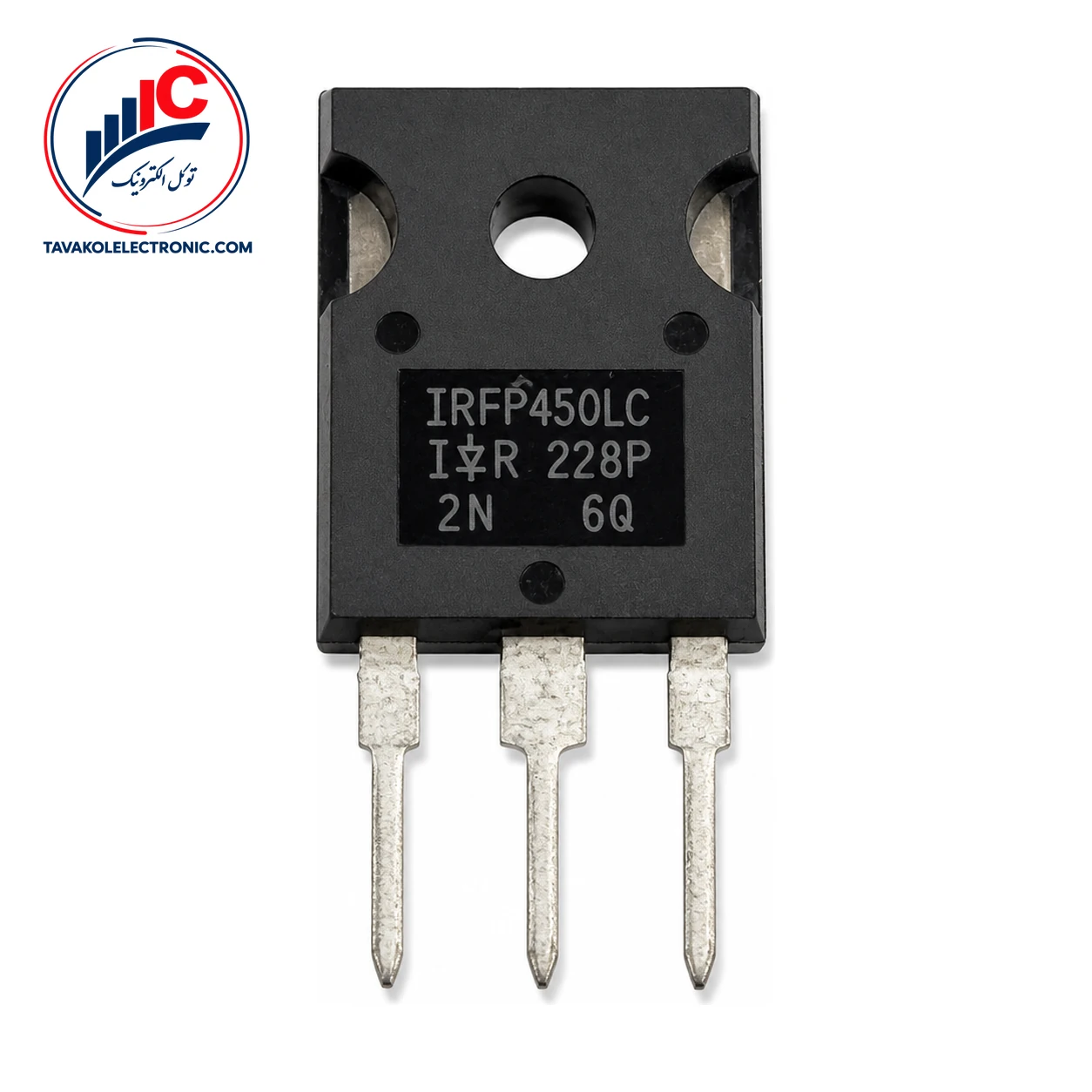

ماسفت IRFP450LC

ویژگی‌ها
Part NumberIRFP450LC
پکیجTO-247-3
مشخصات فنیVDS: 500 V, ID: 14 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

IRFP450LC یک ماسفت قدرت HEXFET برای کاربردهای سوئیچینگ است. این قطعه با پکیج TO-247AC و سوراخ نصب ایزوله عرضه می‌شود و برای مدارهایی مناسب است که تطبیق دقیق ولتاژ، مقاومت روشن، شارژ گیت و شرایط سوئیچینگ در آن‌ها اهمیت دارد.

معرفی ماسفت IRFP450LC

ولتاژ شکست درین به سورس این ماسفت حداقل 500 V است. این مقدار در شرایط VGS = 0 V، جریان ID برابر 250 µA و دمای پیوند 25°C مشخص شده است. مقاومت روشن استاتیک درین به سورس نیز حداکثر 0.40 Ω اعلام شده و شرط اندازه‌گیری آن VGS = 10 V، ID = 8.4 A و TJ = 25°C است.

شارژ کل گیت حداکثر 74 nC است و باید در انتخاب مدار درایور گیت و ارزیابی سرعت شارژ و دشارژ در نظر گرفته شود. ولتاژ آستانه گیت بین 2.0 تا 4.0 V قرار دارد.

مشخصات کلیدی IRFP450LC برای انتخاب

ظرفیت ورودی معمولی 2200 pF است. زمان تأخیر روشن‌شدن معمولی 14 ns گزارش شده و زمان بازیابی معکوس 580 ns به‌صورت معمولی و 870 ns به‌صورت حداکثری اعلام شده است. حداقل ترارسانایی مستقیم نیز 8.7 S است.

پارامتر مقدار شرایط اصلی
پکیج TO-247AC سوراخ نصب ایزوله
ولتاژ شکست VDS حداقل 500 V TJ = 25°C، ID = 250 µA
مقاومت روشن RDS(on) حداکثر 0.40 Ω VGS = 10 V، ID = 8.4 A
شارژ کل گیت حداکثر 74 nC ID = 14 A، VDS = 400 V، VGS = 10 V

پکیج و حدود مجاز IRFP450LC

پکیج TO-247AC با سوراخ نصب ایزوله، از نکات مهم در بررسی نصب مکانیکی است. ابعاد، روش اتصال به هیت‌سینک و عایق‌کاری محل نصب باید با طراحی مدار هماهنگ باشد.

حداکثر جریان پیوسته 14 A در TC = 25°C و 8.6 A در TC = 100°C اعلام شده است. جریان پالسی حداکثر 56 A نیز یک رتبه‌بندی محدودشده است و طول پالس و دمای پیوند در آن اهمیت دارد.

حداکثر ولتاژ گیت به سورس ±30 V و محدوده دمای کاری پیوند از -55 تا +150°C است.

بررسی پیش از جایگزینی و سفارش

پیش از جایگزینی، پارت‌نامبر، پکیج، ولتاژ موردنیاز مدار، مقاومت روشن و شرایط جریان را با قطعه فعلی تطبیق دهید. شباهت ظاهری یا قرار گرفتن در یک خانواده، به‌تنهایی برای جایگزینی کافی نیست.


قیمت و خرید ماسفت IRFP450LC

برای خرید ماسفت IRFP450LC، قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. هنگام درخواست، شماره فنی و تعداد موردنیاز را اعلام کنید تا وضعیت تهیه دقیق‌تر بررسی شود.

توکل الکترونیک امکان ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را دارد. ضمانت اصالت کالا نیز در روند خرید ارائه می‌شود.


سؤالات متداول درباره IRFP450LC

IRFP450LC چه نوع قطعه‌ای است؟

این قطعه یک HEXFET قدرت برای کاربردهای سوئیچینگ است و در پکیج TO-247AC با سوراخ نصب ایزوله عرضه می‌شود.

ولتاژ شکست و مقاومت روشن آن چقدر است؟

ولتاژ شکست درین به سورس حداقل 500 V و مقاومت روشن استاتیک درین به سورس حداکثر 0.40 Ω است.

آیا جریان 14 A جریان کاری دائمی است؟

خیر. مقدار 14 A یک حد مجاز در TC = 25°C است و نباید بدون بررسی حرارتی به‌عنوان جریان کاری دائمی در نظر گرفته شود.


جمع‌بندی و سفارش IRFP450LC

IRFP450LC یک ماسفت قدرت سوئیچینگ با پکیج TO-247AC، ولتاژ شکست حداقل 500 V، مقاومت روشن حداکثر 0.40 Ω و شارژ گیت حداکثر 74 nC است. برای سفارش، شماره فنی، تعداد و شرایط مدار را اعلام کنید تا قیمت و موجودی روز بررسی شود.

توضیحات تکمیلی

Part Number

IRFP450LC

پکیج

TO-247-3

مشخصات فنی

VDS: 500 V, ID: 14 A
