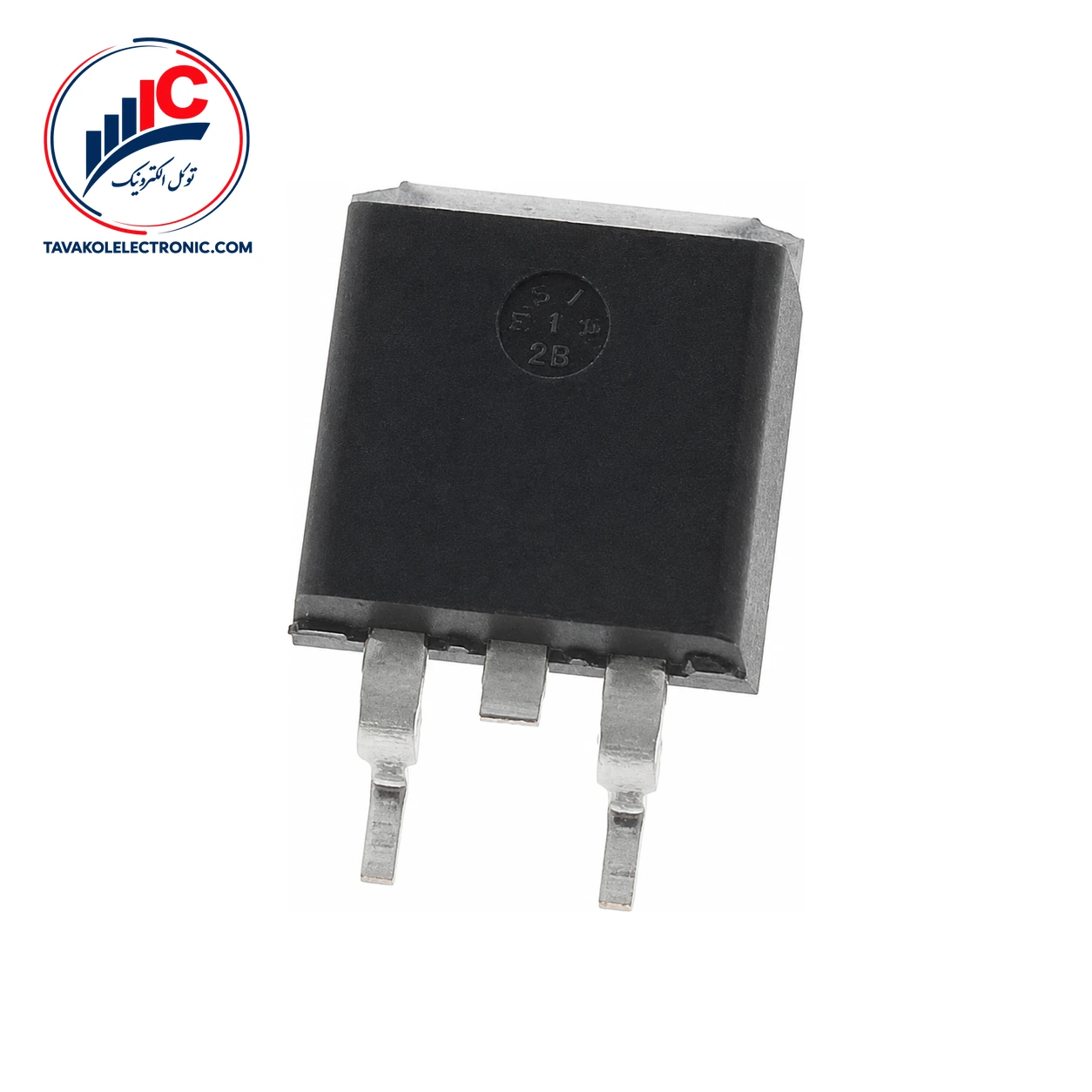

ماسفت STB9NK90Z

ویژگی‌ها
Part NumberSTB9NK90Z
پکیجD2PAK
Channel TypeN-Channel
مشخصات فنیVDS: 900 V, ID: 8 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت STB9NK90Z

ماسفت STB9NK90Z محصول STMicroelectronics، یک ماسفت قدرت N-Channel از خانواده SuperMESH با حفاظت زنر گیت-سورس است. این قطعه برای کاربردهای سوئیچینگ طراحی شده و در پکیج D²PAK عرضه می‌شود.

در این مدل، حفاظت گیت-سورس با دیودهای زنر back-to-back انجام شده است تا گذراهای ولتاژی را بهتر جذب کند و تحمل ESD در ورودی گیت را افزایش دهد. حداقل ولتاژ شکست زنر گیت-سورس ۳۰ V است.


مشخصات فنی STB9NK90Z

پارامتر مقدار شرایط آزمون
نوع کانال N-Channel ماسفت قدرت SuperMESH با حفاظت زنر
پکیج D²PAK —
مقاومت روشن drain-source ۱٫۱ Ω typ. / ۱٫۳ Ω max. VGS = 10 V، ID = 3.6 A
ولتاژ شکست drain-source حداقل 900 V ID = 1 mA، VGS = 0
بار کل گیت 72 nC VDD = 720 V، ID = 8 A
ظرفیت ورودی 2115 pF typ. VDS = 25 V، f = 1 MHz، VGS = 0

عملکرد سوئیچینگ و درایو گیت

ولتاژ آستانه گیت این ماسفت در جریان ID = 100 µA، حداقل ۳ V، مقدار معمول ۳٫۷۵ V و حداکثر ۴٫۵ V است. این مقدار به‌تنهایی نشان‌دهنده روشن‌شدن کامل قطعه نیست؛ برای بررسی مقاومت روشن باید شرایط VGS = 10 V و ID = 3.6 A را در نظر گرفت.

زمان تأخیر روشن‌شدن معمول ۲۲ ns، زمان صعود ۱۳ ns، تأخیر خاموش‌شدن ۵۵ ns و زمان نزول ۲۸ ns است. این مقادیر در VDD = 450 V، جریان ID = 4 A، مقاومت گیت RG = 4.7 Ω و VGS = 10 V اندازه‌گیری شده‌اند.

حدود مجاز مهم

ولتاژ drain-source برابر 900 V، جریان پیوسته ۸ A در TC = 25 °C و ۵ A در TC = 100 °C، همگی در دسته حدود مطلق قرار می‌گیرند و نباید به‌عنوان شرایط کاری پیوسته در نظر گرفته شوند. توان تلفاتی کل نسخه D²PAK در TC = 25 °C برابر 160 W است. محدوده دمای پیوند کاری ۵۵- تا ۱۵۰ °C و حد ولتاژ gate-source برابر ±30 V است.


خرید، قیمت و موجودی STB9NK90Z

برای دریافت قیمت و موجودی روز STB9NK90Z با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. این محصول با ضمانت اصالت کالا ارائه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از ثبت سفارش، پارت‌نامبر STB9NK90Z، نوع N-Channel و پکیج D²PAK را با نیاز مدار خود تطبیق دهید. اگر در حال بررسی انواع ماسفت برای یک مدار سوئیچینگ هستید، مقایسه ولتاژ شکست، مقاومت روشن، بار گیت و شرایط حرارتی می‌تواند به انتخاب دقیق‌تر کمک کند.


پرسش‌های متداول درباره STB9NK90Z

آیا STB9NK90Z برای کاربرد سوئیچینگ مناسب است؟

بله، کاربرد اعلام‌شده این قطعه سوئیچینگ است. با این حال، انتخاب نهایی باید بر اساس شرایط واقعی ولتاژ، جریان، درایو گیت، تلفات و دمای مدار انجام شود.

پکیج STB9NK90Z چیست؟

این مدل در پکیج D²PAK عرضه می‌شود. پیش از مونتاژ، ابعاد و الگوی اتصال روی برد را با پکیج موردنیاز خود بررسی کنید.

آیا ولتاژ 900 V مقدار کاری عادی است؟

خیر. مقدار 900 V به‌عنوان حد نامی یا حد شکست drain-source در شرایط مشخص‌شده مطرح است و بخشی از حدود مجاز قطعه محسوب می‌شود.


جمع‌بندی و ثبت سفارش

STB9NK90Z یک ماسفت قدرت N-Channel با ساختار SuperMESH، حفاظت زنر گیت-سورس، پکیج D²PAK و کاربرد سوئیچینگ است. مقاومت روشن معمول ۱٫۱ Ω، بار گیت 72 nC و ولتاژ شکست حداقل 900 V از مشخصات مهم آن برای بررسی اولیه هستند.

برای بررسی پارت‌نامبر قبل از سفارش، استعلام موجودی و دریافت قیمت، با توکل الکترونیک در ارتباط باشید. این مجموعه در بازار جمهوری تهران حضور فیزیکی دارد و امکان تأمین تکی، تعدادی و شرکتی را فراهم می‌کند.
