IRFP3710 یک ماسفت کانال N از برند INCHANGE است که در حالت Enhancement کار می‌کند. این قطعه برای کاربردهایی که به سوئیچینگ سریع نیاز دارند، گزینه‌ای قابل بررسی است. کانال N و مقاومت روشن پایین از ویژگی‌های اصلی آن هستند.
در مشخصات این قطعه، مقاومت درین-سورس در حالت روشن حداکثر 25 میلی‌اهم اعلام شده است؛ این مقدار در ولتاژ گیت-سورس 10 ولت، جریان درین 28 آمپر و دمای کیس 25 درجه سانتی‌گراد بررسی شده است. برای مقایسه دقیق با قطعات دیگر، شرایط آزمون را هم در نظر بگیرید.
– نوع کانال: N-channel – حالت کاری: Enhancement – مشخصه سوئیچینگ: سریع – قابلیت تحمل آوالانچ و تست آوالانچ برای 100 درصد قطعات – مقاومت درین-سورس در حالت روشن: حداکثر 25 میلی‌اهم – حداقل ولتاژ شکست درین-سورس: 100 ولت
برای مشاهده مدل‌های بیشتر و مقایسه گزینه‌های موجود، خرید ماسفت را بررسی کنید.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع کانال | N-channel | ترانزیستور ماسفت |
| ولتاژ شکست درین-سورس | حداقل 100 V | VGS=0 V، ID=250 μA، TC=25°C |
| مقاومت درین-سورس روشن | حداکثر 25 mΩ | VGS=10 V، ID=28 A، TC=25°C |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V | VDS=VGS، ID=250 μA، TC=25°C |
| ولتاژ مستقیم دیود | حداکثر 1.3 V | IS=28 A، VGS=0 V، TC=25°C |
ولتاژ آستانه گیت بین 2.0 ولت حداقل و 4.0 ولت حداکثر مشخص شده است. این پارامتر با مقاومت روشن یکسان نیست و نباید صرفاً بر اساس آن درباره روشن‌شدن کامل ماسفت نتیجه‌گیری کرد. ولتاژ مستقیم دیود داخلی نیز حداکثر 1.3 ولت است و در جریان 28 آمپر با VGS برابر صفر ولت مشخص شده است.
ولتاژ درین-سورس 100 ولت، ولتاژ گیت-سورس ±20 ولت و جریان پیوسته 57 آمپر همگی حد مجاز مطلق هستند و نباید به‌عنوان شرایط کاری عادی در نظر گرفته شوند. جریان درین تک‌پالس حداکثر 180 آمپر است.
توان تلفاتی کل 200 وات در دمای کیس 25 درجه سانتی‌گراد و مقاومت حرارتی کانال تا کیس حداکثر 0.75 درجه سانتی‌گراد بر وات اعلام شده است. حداکثر دمای مجاز پیوند نیز 175 درجه سانتی‌گراد است. طراحی مدار، دفع حرارت و شرایط واقعی کار باید با فاصله ایمن نسبت به این حدود انجام شود.
برای اطلاع از قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی ارائه میشود و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از خدمات قابل استفاده هنگام سفارش هستند.
پیش از ثبت سفارش، پارت‌نامبر IRFP3710 را با نیاز مدار خود تطبیق دهید؛ به‌ویژه نوع کانال، ولتاژهای مدار، شرایط درایو گیت و الزامات حرارتی را بررسی کنید. اطلاعات بسته‌بندی در مشخصات ارائه‌شده درج نشده است، بنابراین در صورت نیاز به نوع نصب یا شکل ظاهری، آن را هنگام استعلام از فروشنده بپرسید.
این ماسفت یک ماسفت کانال N با حالت کاری Enhancement، سوئیچینگ سریع، قابلیت آوالانچ و مقاومت روشن حداکثر 25 میلی‌اهم است. ولتاژ شکست حداقل 100 ولت و جریان‌های درج‌شده در بخش حدود مطلق، از پارامترهای مهم برای بررسی اولیه هستند؛ با این حال انتخاب نهایی باید بر مبنای شرایط واقعی مدار و محدودیت‌های حرارتی انجام شود.
برای سفارش، پارت‌نامبر دقیق را اعلام کنید تا قیمت، موجودی و مشخصات مورد نیاز بررسی شود. در صورت خرید تعداد بالا، مقدار مورد نیاز و درخواست پیش‌فاکتور را نیز همراه سفارش ارسال کنید.
IRFP3710 یک ماسفت کانال N است که در حالت Enhancement کار می‌کند و برای سوئیچینگ سریع مشخص شده است.
مقاومت درین-سورس در حالت روشن حداکثر 25 میلی‌اهم است. این مقدار در VGS برابر 10 ولت، جریان ID برابر 28 آمپر و دمای کیس 25 درجه سانتی‌گراد تعیین شده است.
خیر. جریان 57 آمپر در دسته حد مجاز مطلق قرار دارد و نباید بدون بررسی شرایط مدار، دفع حرارت و سایر محدودیت‌ها به‌عنوان جریان کاری دائمی استفاده شود.
| Part Number | IRFP3710 |
|---|---|
| پکیج | TO-247-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 57 A |

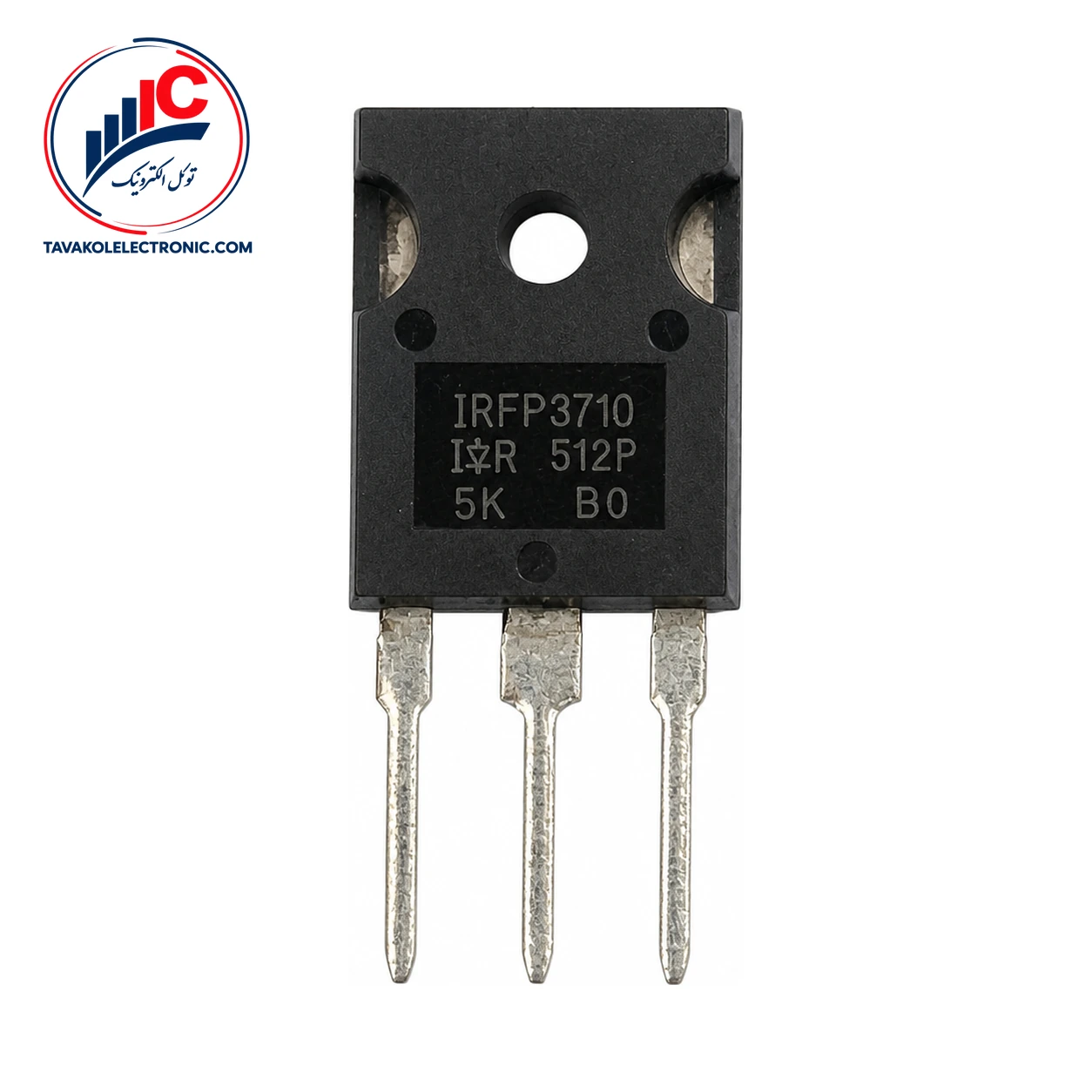

ماسفت IRFP3710
