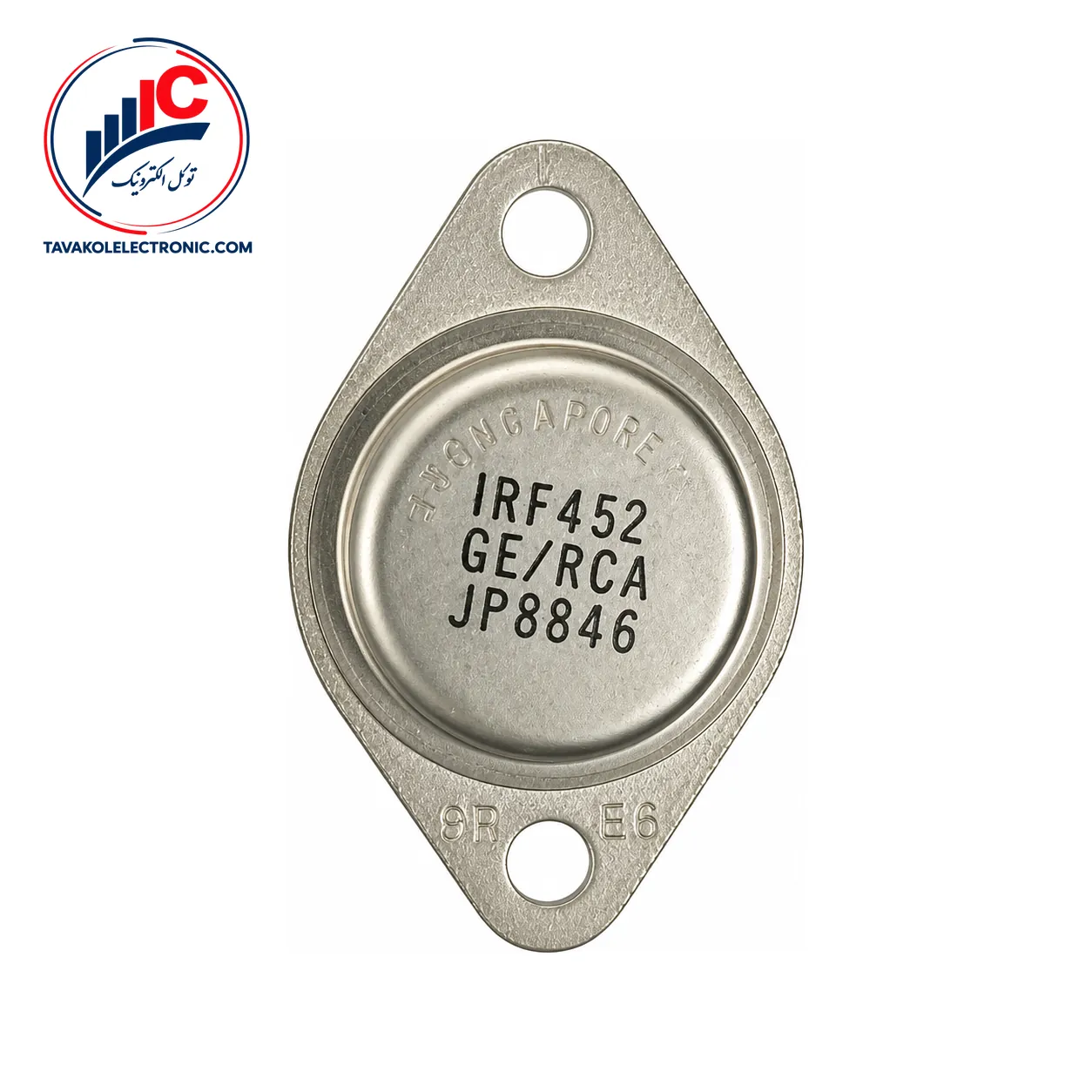

این ماسفت یک ترانزیستور ماسفت کانال N از شرکت Inchange Semiconductor است که با پکیج TO-3 عرضه میشود. این قطعه برای مدارهایی مناسب است که در آن‌ها سوئیچینگ، درایو گیت با توان پایین و کنترل بارهای توان اهمیت دارد. نوع کانال و پکیج، دو مورد اصلی برای تطبیق این قطعه با طراحی موجود هستند.
کاربردهای تعریف‌شده برای این مدل شامل رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایور موتور، درایور رله و درایو ترانزیستورهای بای‌پولار توان بالا است. در انتخاب قطعه، علاوه بر مشخصات الکتریکی، نحوه نصب پکیج TO-3 و شرایط واقعی مدار را هم بررسی کنید. برای مقایسه مدل‌های مرتبط میتوانید عبارت انواع ماسفت را نیز ببینید.
در کاربردهای سوئیچینگ، زمان‌های آزمون اعلام‌شده برای IRF452 شامل تأخیر روشن‌شدن معمول 20 ns و حداکثر 27 ns، زمان خیز معمول 40 ns و حداکثر 66 ns، تأخیر خاموش‌شدن معمول 72 ns و حداکثر 100 ns و زمان افت معمول 35 ns و حداکثر 60 ns است. این اعداد در شرایط مشخص آزمون به دست آمده‌اند؛ بنابراین برای تصمیم نهایی باید مدار درایو گیت، بار و شرایط کاری واقعی نیز در نظر گرفته شود.
ولتاژ شکست درین-سورس این قطعه حداقل 500 V است. این مقدار در دمای کیس 25°C، با VGS=0 و جریان آزمون ID=0.25 mA مشخص شده است. مقاومت روشن‌شدن درین-سورس نیز حداکثر 0.5 Ω اعلام شده و شرط اندازه‌گیری آن TC=25°C، VGS=10 V و ID=7.2 A بوده است.
| مشخصه | مقدار | شرایط آزمون یا توضیح |
|---|---|---|
| نوع کانال | N-channel | ترانزیستور ماسفت |
| پکیج | TO-3 | پکیج قطعه |
| ولتاژ شکست درین-سورس | حداقل 500 V | TC=25°C، VGS=0، ID=0.25 mA |
| مقاومت روشن‌شدن | حداکثر 0.5 Ω | TC=25°C، VGS=10 V، ID=7.2 A |
| ولتاژ آستانه گیت | 2 تا 4 V | TC=25°C، VDS=VGS، ID=0.25 mA |
ولتاژ آستانه گیت در بازه 2 تا 4 V قرار دارد. این مقدار برای تشخیص محدوده آستانه هدایت است و نباید به‌تنهایی معادل روشن‌شدن کامل در هر شرایط درایو گیت در نظر گرفته شود. ولتاژ مستقیم دیود نیز حداکثر 1.4 V است که در TC=25°C، جریان IF=13 A و VGS=0 اندازه‌گیری شده است.
مقادیر 500 V برای ولتاژ درین-سورس، ±20 V برای ولتاژ گیت-سورس، 11 A برای جریان پیوسته و 125 W برای توان تلفاتی، حدود مطلق هستند؛ بنابراین نباید به‌عنوان شرایط کاری عادی استفاده شوند. بازه −55 تا 150°C نیز به‌عنوان حداکثر محدوده دمای پیوند در بخش حدود مطلق اعلام شده است. طراحی مدار باید با توجه به دفع حرارت، جریان واقعی و حاشیه ایمنی انجام شود.
برای دریافت قیمت و موجودی روز IRF452 میتوانید با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
هنگام ثبت درخواست، تعداد موردنیاز و پارت‌نامبر را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود. تطبیق پکیج TO-3 و شرایط نصب با مدار، پیش از خرید اهمیت دارد.
این مدل یک ترانزیستور ماسفت کانال N است و برای رگولاتورها و مبدل‌های سوئیچینگ، درایور موتور، درایور رله و درایو ترانزیستورهای بای‌پولار توان بالا به کار می‌رود.
پکیج این قطعه TO-3 است. پیش از سفارش، نوع نصب و فضای در نظر گرفته‌شده در مدار را با نیاز پروژه تطبیق دهید.
ولتاژ شکست درین-سورس حداقل 500 V در شرایط آزمون مشخص است، در حالی که مقدار 500 V در جدول حدود مطلق نیز به‌عنوان حداکثر ولتاژ درین-سورس با VGS=0 آمده است. این مقدار نباید بدون حاشیه طراحی مناسب، به‌عنوان ولتاژ کاری عادی در نظر گرفته شود.
این ماسفت یک ماسفت کانال N با پکیج TO-3، ولتاژ شکست درین-سورس حداقل 500 V و مقاومت روشن‌شدن حداکثر 0.5 Ω در شرایط اعلام‌شده است. زمان‌های سوئیچینگ و کاربردهای مشخص این قطعه، آن را برای بررسی در مدارهای سوئیچینگ و درایور توان مناسب می‌کند. برای استعلام قیمت، موجودی یا پیش‌فاکتور، پارت‌نامبر و تعداد موردنیاز را به توکل الکترونیک اعلام کنید.
| Part Number | IRF452 |
|---|---|
| پکیج | TO-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V, ID: 11 A |
ماسفت IRF452
