این ماسفت محصول Microchip Technology و یک ماسفت کانال N از نوع Enhancement-Mode با ساختار Vertical DMOS است. این قطعه در حالت عادی خاموش است و برای استفاده در مدارهایی که به کنترل بار و سوئیچینگ نیاز دارند، انتخاب میشود.
از کاربردهای تعریف‌شده برای این مدل می‌توان به کنترل موتور، مبدل‌ها، تقویت‌کننده‌ها، کلیدهای الکترونیکی، مدارهای منبع تغذیه و راه‌اندازی رله، سلونوئید، لامپ، حافظه، نمایشگر و بارهای مشابه اشاره کرد. برای مقایسه مدل‌های دیگر، عبارت انواع ماسفت را بررسی کنید.
در انتخاب این قطعه، ولتاژ شکست درین به سورس حداقل 60 V است؛ این مقدار در شرایط VGS = 0 V و ID = 10 µA مشخص شده است. ولتاژ آستانه گیت نیز حداقل 0.8 V و حداکثر 2.0 V است و در شرایط آزمون اعلام‌شده، با VGS = VDS و ID = 1.0 mA اندازه‌گیری شده است.
جریان درین در حالت روشن حداقل 1.5 A اعلام شده، اما جریان پیوسته درین برای پکیج TO-39 برابر 410 mA است. جریان پالسی 3.0 A و توان تلفاتی در دمای محیط 25°C برابر 6.25 W اعلام شده‌اند؛ بنابراین برای انتخاب نهایی باید شرایط حرارتی و نوع کارکرد مدار را جداگانه در نظر گرفت.
| پارامتر | مقدار اعلام‌شده |
|---|---|
| نوع کانال و عملکرد | N-Channel، Enhancement-Mode، Vertical DMOS؛ normally-off |
| ولتاژ شکست درین به سورس | حداقل 60 V |
| جریان پیوسته درین | 410 mA در TO-39 |
| جریان پالسی درین | 3.0 A |
| مقاومت روشن‌شدن | حداکثر 5.0 Ω در VGS = 5.0 V و ID = 0.3 A؛ حداکثر 3.0 Ω در VGS = 10 V و ID = 1.0 A |
| زمان روشن و خاموش‌شدن | هرکدام حداکثر 10 ns |
ظرفیت ورودی CISS حداکثر 50 pF، ظرفیت خروجی COSS حداکثر 40 pF و ظرفیت انتقال معکوس CRSS حداکثر 10 pF است. این مقادیر در VGS = 0 V، VDS = 24 V و فرکانس 1.0 MHz مشخص شده‌اند. دیود داخلی افت ولتاژ مستقیم معمولی 1.2 V و زمان بازیابی معکوس معمولی 350 ns دارد.

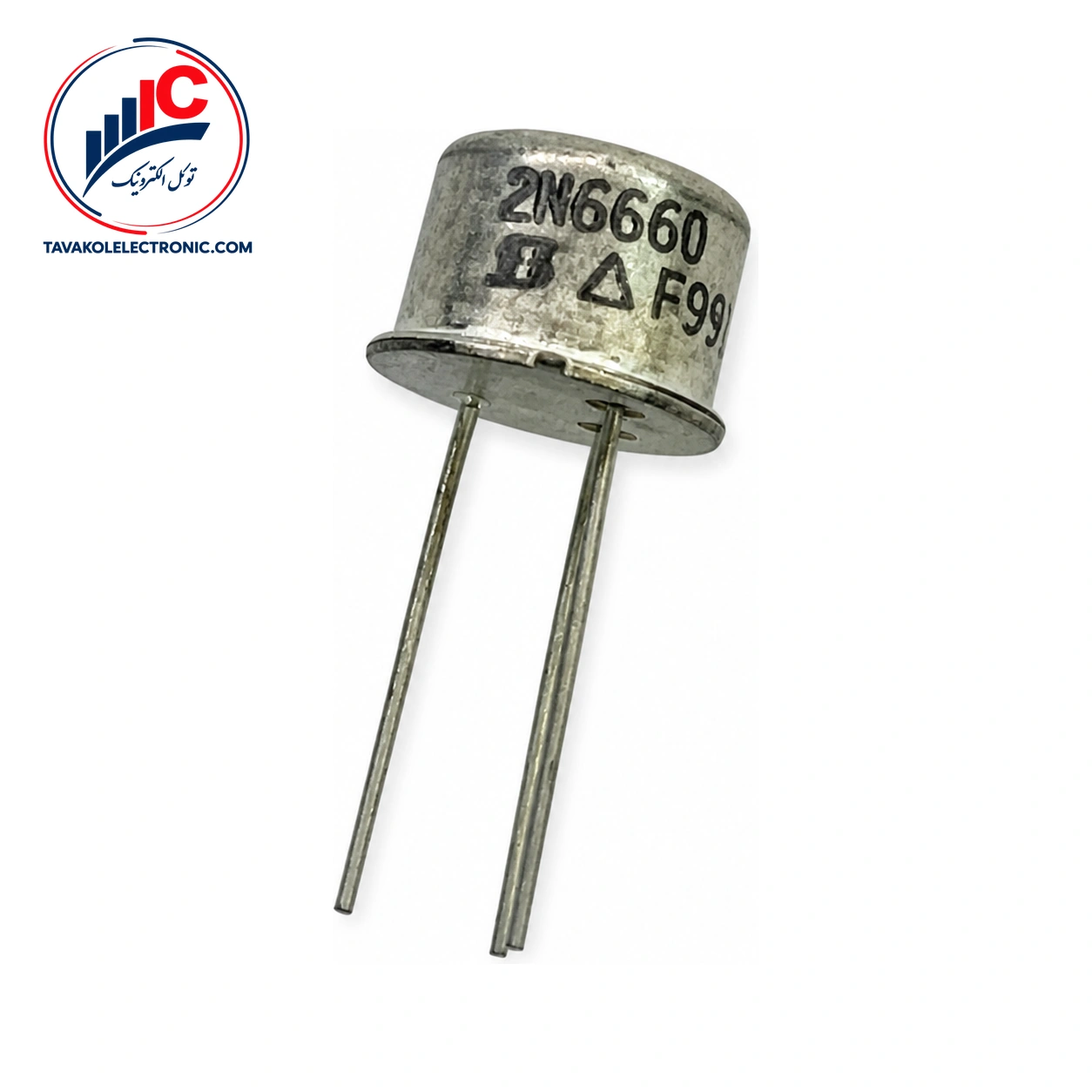

این قطعه در پکیج 3 پایه TO-39 عرضه میشود و Case به درین متصل است. در این پکیج، پایه 1 سورس، پایه 2 گیت و پایه 3 درین است. پیش از نصب، ترتیب پایه‌ها و اتصال بدنه به درین را با نقشه مدار و محل نصب تطبیق دهید.
بازه دمای کار و نگهداری از −55°C تا +150°C است. همچنین ولتاژ گیت به سورس با مقدار مطلق حداکثر ±20 V تعریف شده و این عدد فقط یک حد مجاز است، نه مشخصه کار عادی.
برای خرید این ماسفت از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. فروش این قطعه به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ارسال به سراسر کشور انجام میشود و حضور فیزیکی فروشگاه در بازار جمهوری تهران نیز برقرار است.
در زمان سفارش، پارت‌نامبر، پکیج TO-39، اتصال Case به Drain و ترتیب پایه‌ها را با نیاز مدار تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش و ضمانت اصالت کالا را ارائه می‌کند.
بله، 2N6660 یک ماسفت N-Channel از نوع Enhancement-Mode و با ساختار Vertical DMOS است و در حالت عادی خاموش است.
در پکیج TO-39، پایه 1 به سورس، پایه 2 به گیت و پایه 3 به درین اختصاص دارد. Case نیز به درین متصل است.
عدد 1.5 A مربوط به جریان درین در شرایط آزمون است. مقدار جریان پیوسته اعلام‌شده برای پکیج TO-39 برابر 410 mA است و باید محدودیت‌های حرارتی مدار نیز بررسی شود.
این ماسفت کانال N در پکیج TO-39، با ولتاژ شکست حداقل 60 V، جریان پیوسته 410 mA، مقاومت روشن‌شدن وابسته به شرایط گیت و زمان روشن و خاموش‌شدن حداکثر 10 ns، برای بررسی در مدارهای سوئیچینگ، کنترل موتور، مبدل، منبع تغذیه و راه‌اندازی بار گزینه‌ای قابل ارزیابی است.
برای انتخاب نهایی، ولتاژ مدار، شرایط تحریک گیت، جریان پیوسته یا پالسی، دفع حرارت و ترتیب پایه‌ها را با طراحی خود مقایسه کنید. برای استعلام قیمت، موجودی و ثبت سفارش 2N6660 با توکل الکترونیک تماس بگیرید.
| Part Number | 2N6660 |
|---|---|
| پکیج | 3-lead TO-39; Case: Drain |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 60 V \, ID: 410 mA |
ماسفت 2N6660
