IRFPE50 یک HEXFET Power MOSFET از سازنده Vishay / Siliconix است که در پکیج TO-247AC عرضه میشود. مهم‌ترین پارامترهای این قطعه برای انتخاب، ولتاژ شکست درین-سورس، مقاومت روشن استاتیک، مشخصات گیت و جریان نامی هستند. پیش از سفارش، پارت‌نامبر و نوع پکیج را با طراحی موردنظر خود تطبیق دهید.
ولتاژ شکست درین-سورس این قطعه 800V است و با شرط VGS=0V و ID=250µA مشخص شده است. مقاومت روشن استاتیک درین-سورس حداکثر 1.2Ω اعلام شده و شرط اندازه‌گیری آن VGS=10V و ID=4.7A است. ولتاژ آستانه گیت-سورس نیز حداقل 2.0V و حداکثر 4.0V بوده و با VDS=VGS و ID=250µA تعریف شده است.
| مشخصه | مقدار | شرط آزمون |
|---|---|---|
| نوع قطعه | HEXFET Power MOSFET | — |
| ولتاژ شکست درین-سورس | 800V | VGS=0V، ID=250µA |
| مقاومت روشن استاتیک | حداکثر 1.2Ω | VGS=10V، ID=4.7A |
| ولتاژ آستانه گیت-سورس | 2.0V حداقل تا 4.0V حداکثر | VDS=VGS، ID=250µA |
| پکیج | TO-247AC | — |
ترارسانایی مستقیم حداقل 5.6S است و با VDS=100V و ID=4.7A مشخص شده است. هنگام مقایسه این مدل با گزینه‌های دیگر، شرط آزمون هر پارامتر را کنار مقدار آن بررسی کنید؛ ولتاژ آستانه گیت به‌تنهایی برای قضاوت درباره روشن‌شدن کامل ماسفت کافی نیست.
عبارت خرید ماسفت را برای بررسی گزینه‌های موجود در همین گروه دنبال کنید.
بار کل گیت حداکثر 200nC است و این مقدار با ID=7.8A، VDS=400V و VGS=10V مشخص شده است. زمان‌های سوئیچینگ معمولی شامل تأخیر روشن‌شدن 19ns، زمان خیز 38ns، تأخیر خاموش‌شدن 120ns و زمان سقوط 39ns هستند. این مقادیر با VDD=400V، ID=7.8A، RG=6.2Ω و RD=52Ω ارائه شده‌اند.
ولتاژ مستقیم دیود سورس-درین حداکثر 1.8V است و شرط آن TJ=25°C، IS=7.8A و VGS=0V است. زمان بازیابی معکوس این دیود حداقل 650ns و حداکثر 980ns بوده و با TJ=25°C و IF=7.8A مشخص شده است.
جریان پیوسته 7.8A در TC=25°C و VGS=10V، و 4.9A در TC=100°C و VGS=10V، هر دو حداکثر مقدار مجاز هستند و نباید به‌عنوان جریان کاری ثابت در هر شرایطی در نظر گرفته شوند. جریان پالسی نیز حداکثر 31A است و این رتبه، تکرارشونده بوده و عرض پالس آن به حداکثر دمای پیوند محدود میشود.
حداکثر توان تلفاتی 190W در TC=25°C اعلام شده است. بازه دمای پیوند کاری و ذخیره‌سازی از -55°C تا +150°C است. طراحی نهایی باید شرایط حرارتی، جریان، ولتاژ و روش سوئیچینگ مدار را جداگانه بررسی کند.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروشگاه امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و دریافت پیش‌فاکتور را فراهم می‌کند. ضمانت اصالت کالا و ارسال به سراسر کشور نیز از خدمات فروشگاه است.
پکیج این ماسفت TO-247AC است. تطبیق این مشخصه با footprint و روش نصب موردنظر پیش از خرید ضروری است.
ولتاژ شکست درین-سورس 800V است و با شرایط VGS=0V و ID=250µA مشخص شده است. این مقدار یک مشخصه آزمون‌شده است و نباید بدون بررسی سایر شرایط به‌عنوان ولتاژ کاری قطعی مدار تعبیر شود.
خیر. 7.8A حداکثر جریان پیوسته در TC=25°C و VGS=10V است. جریان واقعی به شرایط مدار، دما و دفع حرارت وابسته است و باید در محدوده طراحی تعیین شود.
IRFPE50 یک HEXFET Power MOSFET با ولتاژ شکست 800V، مقاومت روشن حداکثر 1.2Ω، بار گیت حداکثر 200nC و پکیج TO-247AC است. مشخصات سوئیچینگ و دیود سورس-درین نیز برای مقایسه فنی در اختیار طراح قرار دارد.
برای اطلاع از قیمت، موجودی و دریافت پیش‌فاکتور، با توکل الکترونیک در ارتباط باشید. پیش از سفارش، تطبیق دقیق پارت‌نامبر و پکیج را انجام دهید.
| Part Number | IRFPE50 |
|---|---|
| پکیج | TO-247-3 |
| مشخصات فنی | VDS: 800 V, ID: 7.8 A |

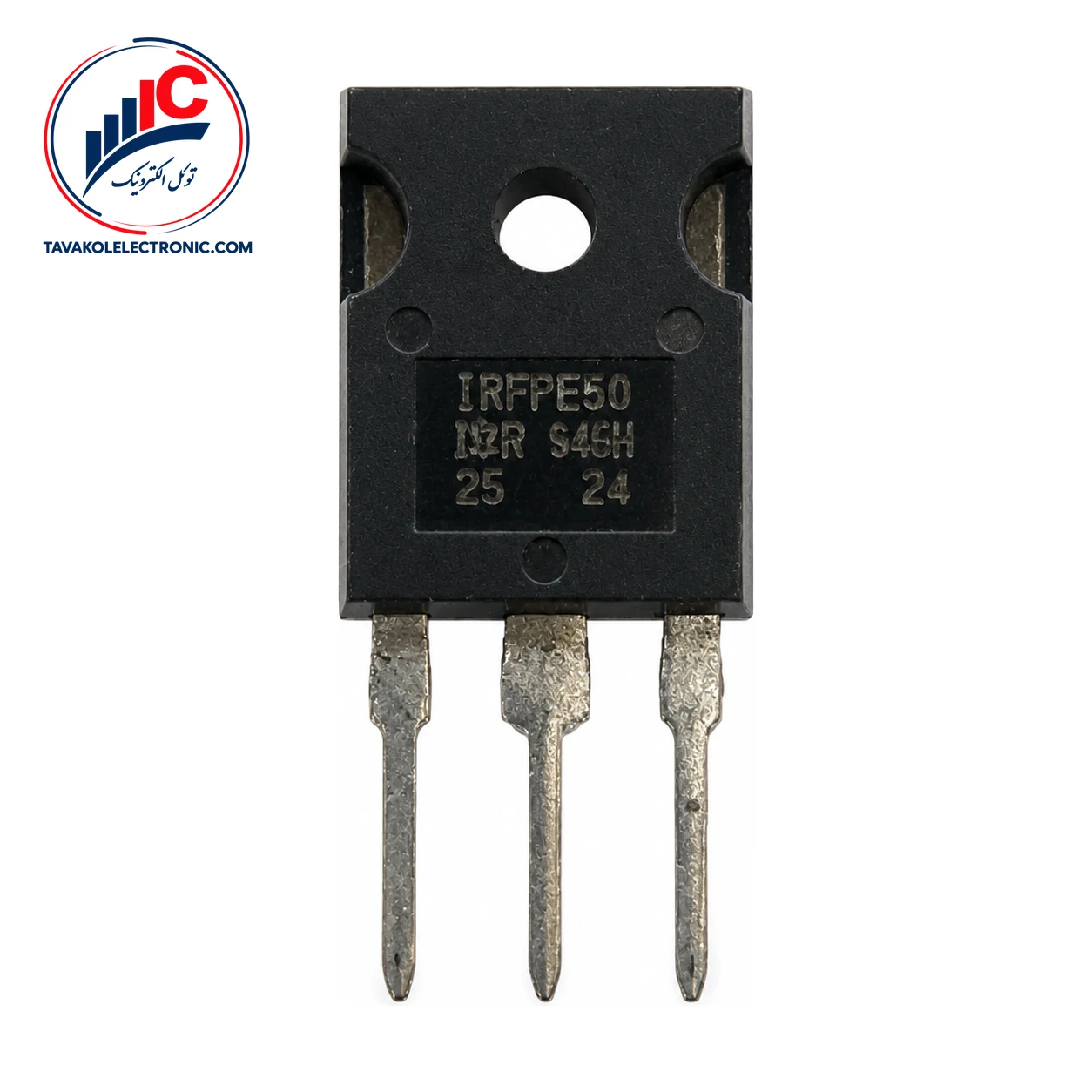

ماسفت IRFPE50
