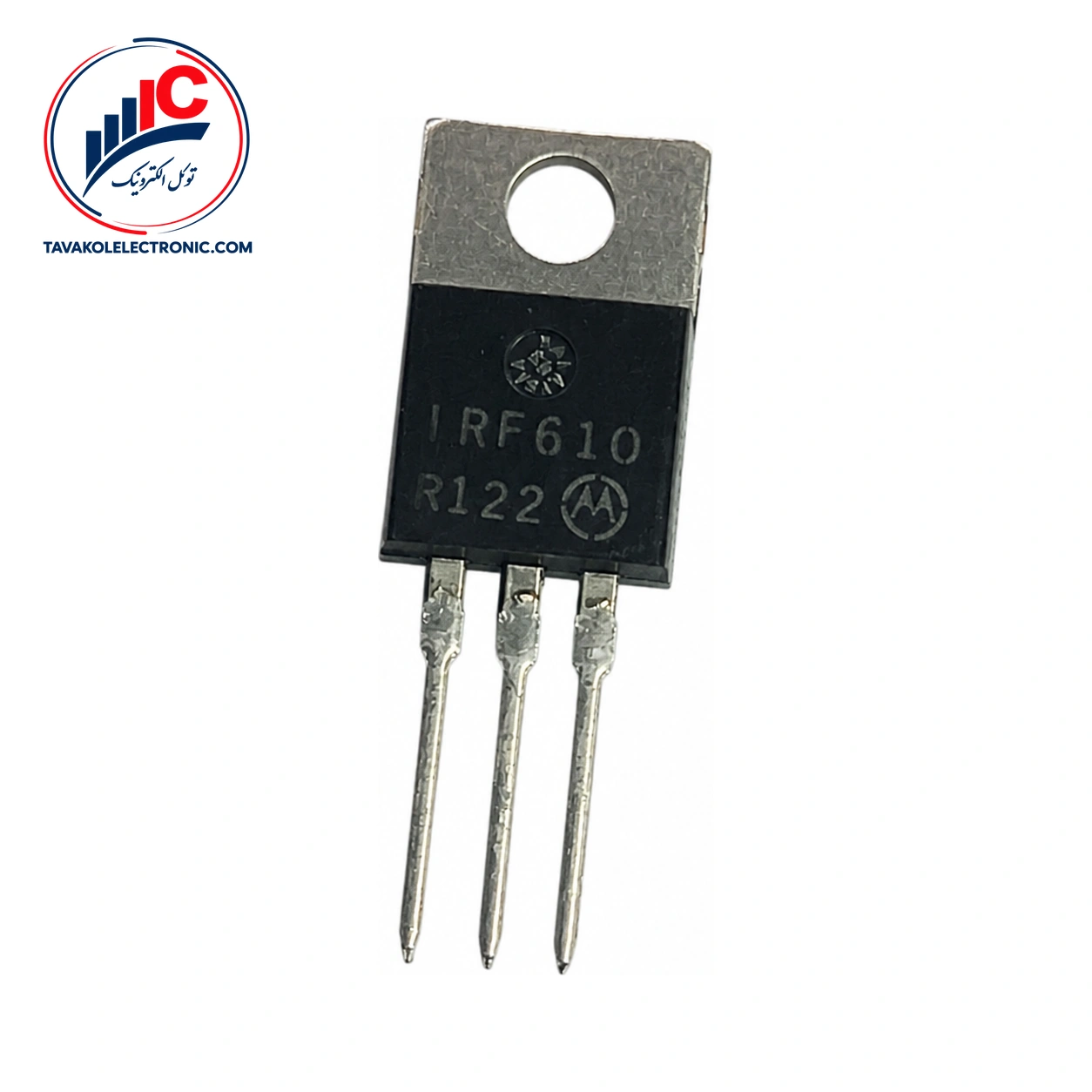

ماسفت IRF610

ویژگی‌ها
Part NumberIRF610
پکیجTO-220AB
Channel TypeN-Channel
مشخصات فنیVDS: 4.4 V, ID: 2.5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRF610

IRF610 یک ماسفت قدرت کانال N از نوع enhancement-mode است و برای سوئیچینگ سریع به‌کار می‌رود. این قطعه در منابع تغذیه سوئیچینگ، مبدل‌ها، کنترل موتورهای AC و DC، راه‌انداز رله و سلونوئید و مدارهای پالسی کاربرد دارد.

در انتخاب این مدل، نوع کانال، شرایط تحریک گیت، جریان مدار و مشخصات سوئیچینگ را کنار هم در نظر بگیرید. مقادیر الکتریکی فقط در همان شرایط آزمون معنا دارند.

نوع کانال و عملکرد IRF610

IRF610 از نوع N-channel و enhancement-mode است. ولتاژ آستانه گیت در شرایط آزمون مشخص‌شده، حداقل 2.0 V و حداکثر 4.0 V است؛ این مقدار به‌تنهایی نشان‌دهنده روشن‌شدن کامل قطعه در هر ولتاژ گیت نیست. مقاومت روشن‌شدن استاتیک RDS(on) نیز حداکثر 1.5 Ω اعلام شده است.

پارامتر مقدار و شرایط آزمون
نوع کانال N-channel، enhancement-mode
RDS(on) حداکثر 1.5 Ω؛ در TC = 25 °C، VGS = 10 V و ID = 1.25 A
VGS(th) حداقل 2.0 تا حداکثر 4.0 V؛ در ID = 250 μA و VDS = VGS
بار کل گیت Qg حداکثر 7.5 nC؛ در VGS = 10 V، ID = 3.0 A و VDD = 45 V
زمان‌های سوئیچینگ تأخیر روشن‌شدن 15 ns، rise برابر 25 ns، تأخیر خاموش‌شدن 15 ns و fall برابر 15 ns

مشخصات فنی IRF610 برای انتخاب مدار

ولتاژ درین-سورس روشن VDS(on) حداکثر 4.4 V است؛ این مقدار در VGS = 10 V و ID = 2.0 A مشخص شده است. ترارسانایی مستقیم یا gfs نیز حداقل 0.8 S بوده و در VDS = 10 V و ID = 1.25 A اندازه‌گیری شده است.

زمان‌های سوئیچینگ اعلام‌شده در شرایط TC = 25 °C، VDD = 50 V، ID = 1.25 A، VGS = 10 V، مقاومت مولد 50 Ω و RGS = 5 Ω به دست آمده‌اند. برای طراحی مدارهای سریع، شرایط واقعی درایو گیت و بار را با شرایط آزمون مقایسه کنید.

بار کل گیت حداکثر 7.5 nC است و در بررسی مدار راه‌انداز گیت و سرعت سوئیچینگ اهمیت دارد. همچنین RDS(on) را باید همراه با ولتاژ گیت و جریان آزمون خواند، نه به‌صورت یک مقدار مستقل.

حدود مطلق ولتاژ و جریان

ولتاژ درین-سورس 200 V، حد مطلق این قطعه است و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. ولتاژ گیت-سورس نیز در محدوده حد مطلق ±20 V قرار دارد.

جریان پیوسته حداکثر 2.5 A در TC = 25 °C و 1.5 A در TC = 100 °C اعلام شده است. جریان پالسی 10 A نیز فقط رتبه جریان پالسی قطعه است. محدوده دمای اتصال و ذخیره‌سازی از −55 تا +150 °C است.


قیمت و خرید IRF610

پیش از سفارش، پارت‌نامبر IRF610 را با نیاز مدار تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را فراهم می‌کند؛ برای دریافت راهنمایی، تعداد موردنیاز و شرایط اصلی استفاده را اعلام کنید. همچنین برای ثبت درخواست خرید ماسفت می‌توانید با فروشگاه تماس بگیرید. حضور فیزیکی مجموعه در بازار جمهوری تهران نیز برقرار است.


سؤالات متداول درباره IRF610

IRF610 چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت کانال N با حالت enhancement-mode است و در کاربردهایی مانند سوئیچینگ سریع، منابع تغذیه سوئیچینگ، مبدل‌ها، کنترل موتور و راه‌انداز رله و سلونوئید استفاده می‌شود.

آیا 200 V ولتاژ کاری عادی است؟

خیر. مقدار 200 V یک حد مطلق برای ولتاژ درین-سورس است و نباید بدون بررسی کامل شرایط مدار به‌عنوان ولتاژ کاری انتخاب شود.


جمع‌بندی و ثبت سفارش IRF610

این ماسفت برای مدارهایی مناسب است که به ماسفت قدرت N-channel با قابلیت استفاده در سوئیچینگ سریع نیاز دارند. RDS(on)، ولتاژ آستانه، بار گیت، زمان‌های سوئیچینگ و حدود مطلق را بر اساس شرایط واقعی پروژه بررسی کنید. برای دریافت قیمت، موجودی و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

IRF610

پکیج

TO-220AB

Channel Type

N-Channel

مشخصات فنی

VDS: 4.4 V, ID: 2.5 A
