2SK1342 یک MOS FET سیلیکونی از نوع N-Channel و محصول Hitachi Semiconductor است. این قطعه برای سوئیچینگ سریع توان، رگولاتورهای سوئیچینگ و مبدل‌های DC-DC در نظر گرفته شده است.
این ماسفت در پکیج TO-3P عرضه میشود. پیش از خرید، نوع نصب، فضای مکانیکی مدار و ترتیب پایه‌ها را با نمونه موردنیاز تطبیق دهید.
– نوع قطعه: ماسفت سیلیکونی N-Channel – پکیج: TO-3P – کاربرد اعلام‌شده: سوئیچینگ سریع توان، رگولاتور سوئیچینگ و مبدل DC-DC – مقاومت روشن RDS(on): مقدار تیپیک 1.2 Ω و حداکثر 1.6 Ω در شرایط آزمون مشخص – ظرفیت ورودی Ciss: مقدار تیپیک 1730 pF در فرکانس 1 MHz
مقاومت روشن RDS(on) در دمای Ta = 25°C، جریان ID = 4 A و ولتاژ VGS = 10 V، با آزمون پالسی، مقدار تیپیک 1.2 Ω و حداکثر 1.6 Ω دارد. ولتاژ قطع گیت به سورس VGS(off) نیز در بازه 2.0 تا 3.0 V، در Ta = 25°C، ID = 1 mA و VDS = 10 V، اعلام شده است.
ادمیتانس انتقال مستقیم |yfs| حداقل 3.5 S و مقدار تیپیک آن 5.5 S است. ظرفیت ورودی Ciss مقدار تیپیک 1730 pF دارد و این مقدار در VDS = 10 V، VGS = 0 و فرکانس f = 1 MHz اندازه‌گیری شده است. زمان تأخیر روشن‌شدن td(on) نیز مقدار تیپیک 25 ns دارد و در Ta = 25°C، ID = 4 A، VGS = 10 V و RL = 7.5 Ω مشخص شده است.
| پارامتر | مقدار | شرایط آزمون یا توضیح |
|---|---|---|
| نوع کانال | N-Channel | MOS FET سیلیکونی |
| پکیج | TO-3P | پکیج نصب قطعه |
| RDS(on) | 1.2 Ω تیپیک؛ 1.6 Ω حداکثر | Ta = 25°C، ID = 4 A، VGS = 10 V؛ آزمون پالسی |
| VGS(off) | 2.0 تا 3.0 V | Ta = 25°C، ID = 1 mA، VDS = 10 V |
| Ciss | 1730 pF تیپیک | VDS = 10 V، VGS = 0، f = 1 MHz |
در پکیج TO-3P، پایه 1 گیت، پایه 2 درین و فلنج درین، و پایه 3 سورس است. پیش از نصب روی برد، این ترتیب پایه‌ها را بررسی کنید. زمان بازیابی معکوس دیود بدنه به درین trr مقدار تیپیک 900 ns دارد و در Ta = 25°C، IF = 8 A، VGS = 0 و diF/dt = 100 A/µs مشخص شده است.
مقادیر VDSS برابر 900 V، ID برابر 8 A و VGSS برابر ±30 V، حداکثر مطلق هستند و نباید به‌عنوان ولتاژ یا جریان کاری عادی در نظر گرفته شوند. حداکثر توان تلف‌شده کانال 100 W در TC = 25°C و حداکثر دمای کانال 150°C اعلام شده است. بازه دمای نگهداری نیز از −55 تا +150°C است.
برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد.
پیش از ثبت سفارش، پارت‌نامبر، پکیج TO-3P و ترتیب پایه‌ها را با نیاز مدار تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور را فراهم می‌کند. برای بررسی گزینه‌های مرتبط، عبارت مشاهده ماسفت را دنبال کنید.
این قطعه یک MOS FET سیلیکونی N-Channel است که برای سوئیچینگ سریع توان، رگولاتورهای سوئیچینگ و مبدل‌های DC-DC در نظر گرفته شده است.
پکیج آن TO-3P است. پایه 1 گیت، پایه 2 درین به‌همراه فلنج، و پایه 3 سورس است.
خیر. مقدار 900 V یک حداکثر مطلق است و نباید به‌عنوان ولتاژ کاری عادی یا مقدار پیشنهادی طراحی تلقی شود.
اگر برای یک مدار سوئیچینگ سریع، رگولاتور سوئیچینگ یا مبدل DC-DC به ماسفت N-Channel با پکیج TO-3P نیاز دارید، مشخصات این قطعه و شرایط آزمون را با نیاز مدار مقایسه کنید. برای دریافت قیمت، موجودی و راهنمایی پیش از خرید، با توکل الکترونیک در تماس باشید.
| Part Number | 2SK1342 |
|---|---|
| پکیج | TO-3P |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 900 V |

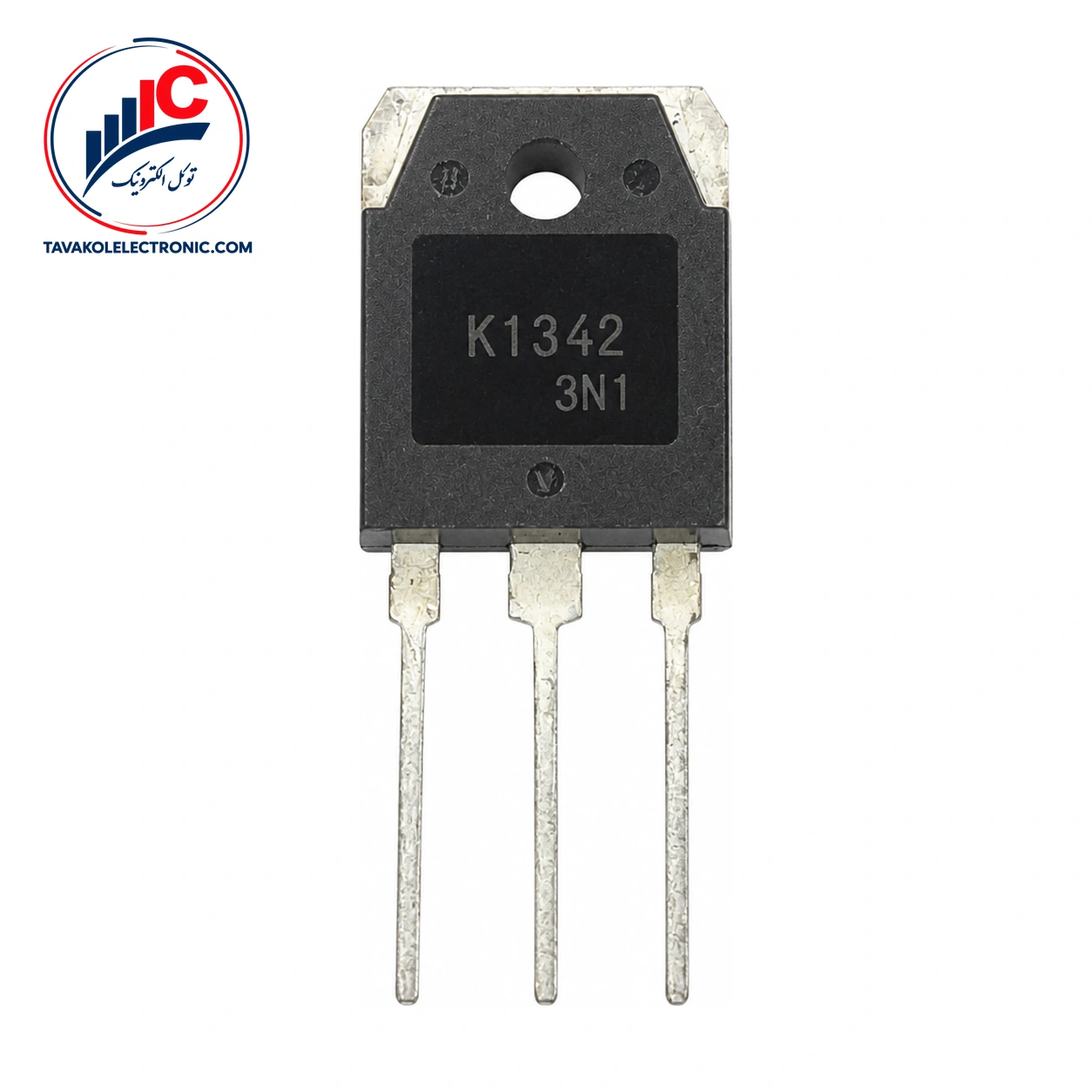

ماسفت 2SK1342
