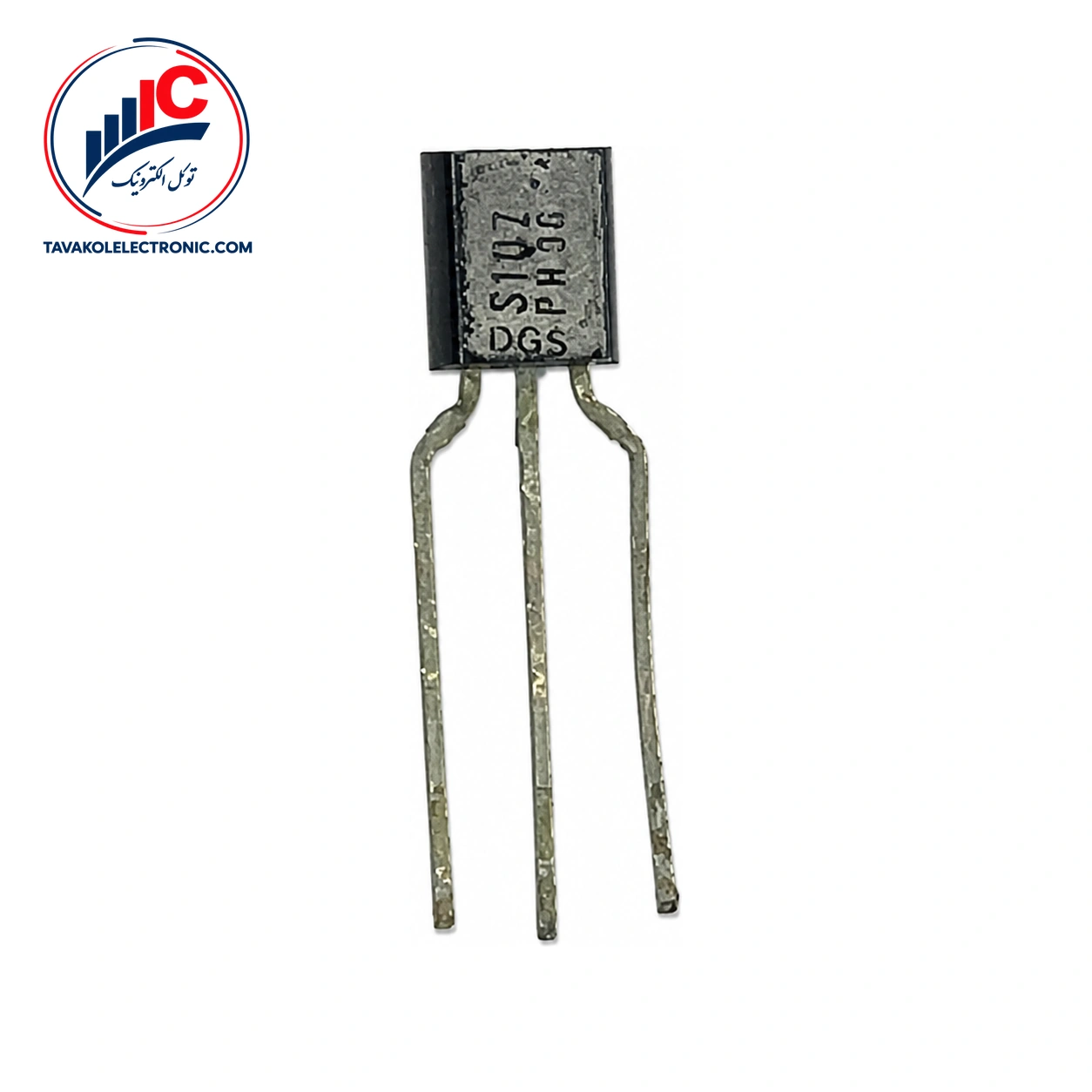

ماسفت BS107

ویژگی‌ها
Part NumberBS107
پکیجTO-92-3
Channel TypeN-Channel
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت BS107

BS107 یک ماسفت سیگنال کوچک با کانال N و پکیج TO-92 است. این قطعه برای مدارهایی مناسب است که در آن‌ها نوع کانال، محدوده ولتاژ، مقاومت روشن و رفتار سوئیچینگ اهمیت دارد. پکیج TO-92 هم نصب و بررسی این قطعه را در مونتاژهای رایج ساده‌تر می‌کند.

برای انتخاب درست، مشخصات مدار را با داده‌های قطعه مقایسه کنید. مقدار مقاومت روشن در دو شرایط متفاوت اعلام شده است؛ بنابراین نباید این اعداد را بدون توجه به VGS و ID، به‌جای هم در نظر گرفت.


مشخصات فنی BS107

مهم‌ترین مشخصات این قطعه در جدول زیر آمده است.

مشخصه مقدار
نوع قطعه Small Signal MOSFET
نوع کانال N-Channel
پکیج TO-92
ولتاژ شکست Drain-Source حداقل 200 Vdc، با VGS = 0 و ID = 100 µAdc
مقاومت روشن، VGS = 2.6 Vdc حداکثر 28 Ohms در ID = 20 mAdc
مقاومت روشن، VGS = 10 Vdc حداکثر 14 Ohms در ID = 200 mAdc

مقاومت روشن و شرایط اندازه‌گیری BS107

مقاومت استاتیک Drain-Source در VGS برابر 2.6 Vdc حداکثر 28 Ohms و در VGS برابر 10 Vdc حداکثر 14 Ohms است. این مقادیر با شرط دمای محیط 25°C مگر خلاف آن ذکر شده و در جریان مشخص اندازه‌گیری شده‌اند. بنابراین، انتخاب این ماسفت باید با توجه به ولتاژ واقعی گیت و جریان مدار انجام شود.

ولتاژ آستانه گیت در بازه 1.0 تا 3.0 Vdc قرار دارد؛ این مقدار با ID = 1.0 mAdc و VDS = VGS مشخص شده است. ولتاژ آستانه به‌تنهایی به معنی روشن‌شدن کامل قطعه در هر سطح ولتاژ گیت نیست.

سرعت سوئیچینگ و دمای اتصال

زمان روشن‌شدن معمولی 6.0 ns و حداکثر آن 15 ns است. زمان خاموش‌شدن معمولی 12 ns و حداکثر آن 15 ns گزارش شده است. این مقادیر مربوط به مشخصه‌های سوئیچینگ و در دمای 25°C مگر خلاف آن ذکر شده‌اند.

بازه دمای اتصال در حالت کار و نگهداری از −55 تا 150°C است. این بازه باید در کنار شرایط واقعی مدار و دفع حرارت بررسی شود.


راهنمای انتخاب و بررسی BS107

پیش از سفارش، نام کامل قطعه، نوع کانال و پکیج را با نیاز پروژه تطبیق دهید. پکیج TO-92 برای این مدل قطعی است و باید با فضای مکانیکی، روش نصب و نقشه مونتاژ شما هماهنگ باشد. همچنین، مقدار مقاومت روشن را بر اساس VGS و ID متناظر بررسی کنید؛ مقایسه 28 Ohms در 2.6 Vdc با 14 Ohms در 10 Vdc بدون توجه به شرایط آزمون، نتیجه دقیقی نمی‌دهد.

حداکثر ولتاژ Drain-Source برابر 200 Vdc است. این مقدار یک حد مجاز است و نباید به‌عنوان ولتاژ کاری در همه شرایط در نظر گرفته شود. حداکثر جریان پیوسته 250 mAdc و حداکثر جریان پالسی 500 mAdc نیز در رده محدودیت‌های مجاز قرار می‌گیرند. توان تلفاتی کل حداکثر 350 mW در TA = 25°C اعلام شده است.

ولتاژ گیت-سورس پیوسته حداکثر ±20 Vdc است. مقدار ±30 Vpk فقط برای حالت غیرتکراری، با عرض پالس حداکثر 50 µs، به‌عنوان حداکثر مجاز مطرح می‌شود.

برای مقایسه با انواع ماسفت، ابتدا کانال N، پکیج، بازه ولتاژ و شرایط جریان را مشخص کنید؛ سپس مقاومت روشن و زمان‌های سوئیچینگ را با نیاز مدار بسنجید.


قیمت و خرید ماسفت BS107

برای استعلام قیمت و موجودی روز BS107 با توکل الکترونیک در ارتباط باشید.


سؤالات متداول درباره BS107

BS107 چه نوع ماسفتی است؟

این ماسفت یک Small Signal MOSFET با کانال N است و در پکیج TO-92 عرضه می‌شود.

مقاومت روشن BS107 چقدر است؟

حداکثر مقاومت روشن استاتیک در VGS = 2.6 Vdc و ID = 20 mAdc برابر 28 Ohms است. در VGS = 10 Vdc و ID = 200 mAdc، این مقدار حداکثر 14 Ohms اعلام شده است.


جمع‌بندی و ثبت سفارش BS107

BS107 یک ماسفت کانال N سیگنال کوچک با پکیج TO-92، ولتاژ شکست Drain-Source حداقل 200 Vdc و مقاومت روشن حداکثر 14 یا 28 Ohms، متناسب با شرایط آزمون، است. برای بررسی قیمت، موجودی و دریافت پیش‌فاکتور، مشخصات پروژه و تعداد موردنیاز را به توکل الکترونیک اعلام کنید تا سفارش با پارت‌نامبر صحیح انجام شود.

توضیحات تکمیلی

Part Number

BS107

پکیج

TO-92-3

Channel Type

N-Channel
