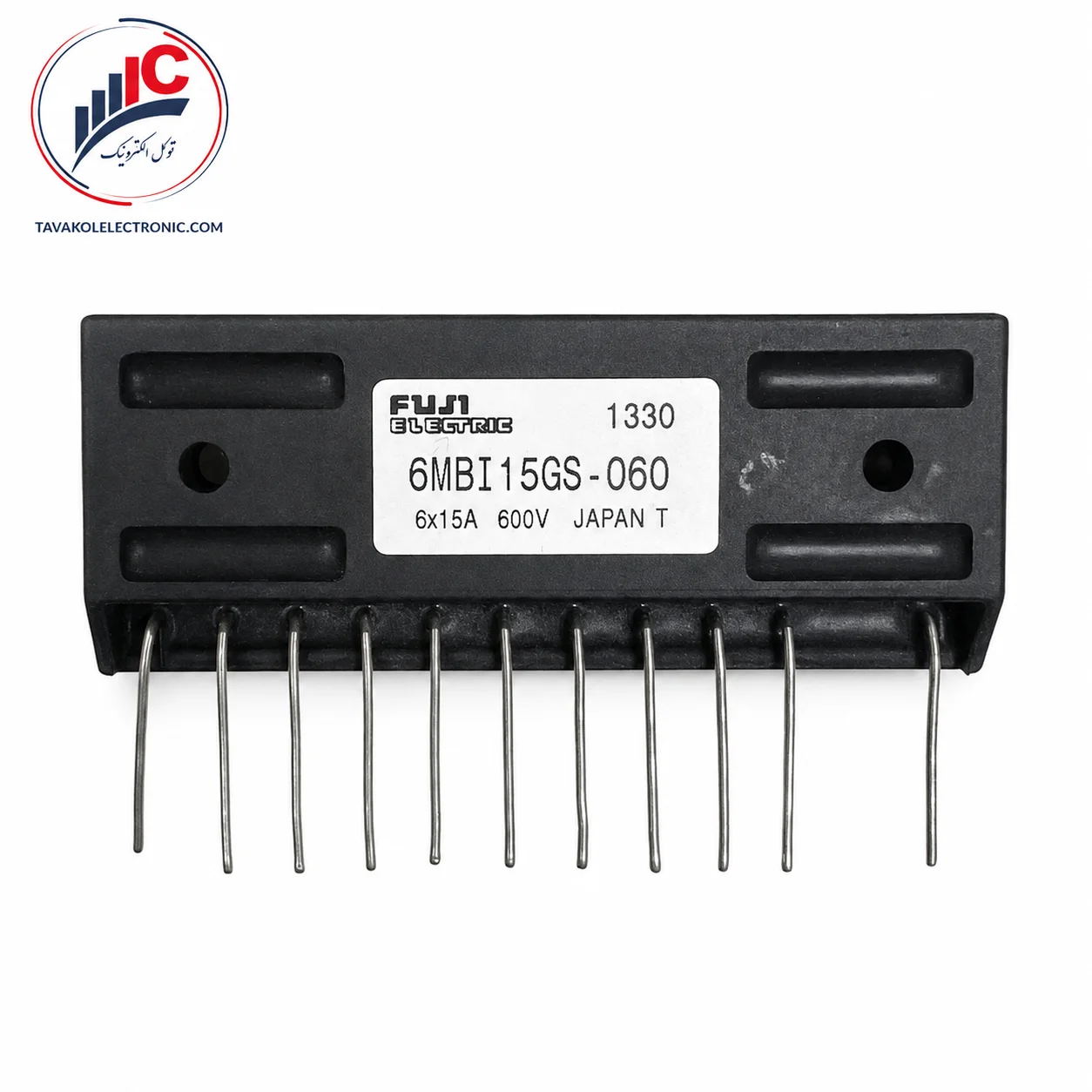

ماژول 6MBI15GS-060 از برند Fuji Electric یک ماژول IGBT ششتایی یا 6-Pack برای سوئیچینگ توان و کنترل موتور سهفاز است. داخل آن شش IGBT همراه با دیودهای هرزگرد قرار گرفتهاند و یک پل کامل اینورتر سهفاز را تشکیل میدهند.
اگر دستگاه شما از 6MBI15GS-060 استفاده میکند، تهیه همان پارتنامبر از انتخاب مدلی مشابه فقط بر اساس جریان و ولتاژ مطمئنتر است. آرایش داخلی، ترتیب 11 پایه، ابعاد و مشخصات گیت باید با برد تطبیق داشته باشند.
قیمت این ماژول به موجودی و شرایط بازار قطعات وارداتی وابسته است. برای دریافت قیمت روز، تصویر واقعی محصول و موجودی با توکل الکترونیک تماس بگیرید. هنگام استعلام، عکس ماژول معیوب و مدل دستگاه را ارسال کنید تا احتمال اشتباه میان کدهای نزدیک کاهش یابد.
خرید 6MBI15GS-060 برای تعمیرکاران اینورتر، واحدهای نگهداری کارخانه و مراکز تعمیر تجهیزات قدرت کاربرد دارد. بنابراین بررسی کد، پینآوت و ابعاد قبل از سفارش، احتمال خرید اشتباه را کاهش میدهد.
این محصول IGBT تکی نیست؛ شش کلید قدرت را در سه بازوی نیمپل ترکیب میکند. عبارت 6×15A روی لیبل نیز به شش IGBT داخلی اشاره دارد و نباید بهصورت جریان کل 90 آمپر تفسیر شود.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | 6MBI15GS-060 |
| سازنده | Fuji Electric |
| نوع قطعه | ماژول IGBT ششتایی |
| توپولوژی | اینورتر سهفاز |
| تعداد IGBT | 6 عدد |
| دیود هرزگرد | دارد |
| ولتاژ کلکتور–امیتر | 600V |
| جریان کلکتور پیوسته | 15A |
| جریان پالسی 1ms | 30A |
| ولتاژ گیت–امیتر | ±20V |
| توان تلفاتی هر IGBT | 60W |
| ولتاژ عایق | 2000VAC، یک دقیقه |
| دمای پیوند | حداکثر 150°C |
| پکیج | Single-in-Line |
این مقادیر حداکثرهای دیتاشیت هستند. جریان عملی به دمای کیس، هیتسینک، فرکانس کلیدزنی، تهویه و نوع بار وابسته است.
ساختار 6-Pack بخش اصلی اینورتر سهفاز را در یک پکیج جمعوجور قرار میدهد. این طراحی تعداد اتصالات قدرت را کاهش میدهد، نصب روی هیتسینک را سادهتر میکند و برای تعمیر بردهای دارای همین فرم مناسب است.
ولتاژ اشباع پایین، محدوده عملکرد ایمن مربعی، عملکرد بهبودیافته دیودهای هرزگرد و اندوکتانس پراکنده داخلی کم از ویژگیهای اعلامشده سازنده هستند.
ساختار سهفاز 6MBI15GS-060 برای کاربردهای زیر مناسب است:
پارتنامبر قطعه قبلی و شماتیک دستگاه باید معیار اصلی انتخاب باشند.
قبل از سفارش 6MBI15GS-060، کد روی لیبل را حرفبهحرف بررسی کنید. شکل بدنه، 11 پایه، فاصله پیچها و مدار داخلی باید با قطعه معیوب یکسان باشند. تفاوت پسوند GS با سایر مدلهای 6MBI ممکن است نشاندهنده تغییر پکیج، پینآوت یا مشخصات الکتریکی باشد.
اتصال کوتاه موتور، ایراد گیتدرایور، Dead Time نامناسب، خازنهای DC Link ضعیف یا خنککاری ناقص میتواند ماژول جدید را دوباره خراب کند. علت خرابی قبلی باید پیش از نصب مشخص شود.
سطح هیتسینک را تمیز کنید و لایهای نازک از خمیر حرارتی بزنید. پیچهای M4 مرحلهای و متقارن بسته شوند. دیتاشیت گشتاور 1.7 نیوتنمتر و بازه پیشنهادی 1.3 تا 1.7 نیوتنمتر را ذکر کرده است.
قبل از روشنکردن، ولتاژ و مقاومت گیت، خروجیهای U و V و W، باس DC، خازنها، فیوزها و موتور بررسی شوند. راهاندازی اولیه زیر نظر متخصص انجام شود.
توکل الکترونیک با سابقه تأمین قطعات و فعالیت در بازار جمهوری تهران، امکان استعلام قطعات قدرت صنعتی را فراهم میکند. پیش از خرید میتوانید موجودی، تصویر واقعی، نوشتههای روی لیبل و تطبیق ظاهری را بررسی کنید.
برای سفارش 6MBI15GS-060، کد کامل، تعداد موردنیاز و تصویر ماژول قبلی را اعلام کنید تا بررسی اولیه و تأمین سریعتر انجام شود.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
بله؛ اما ترانزیستور تکی نیست. یک ماژول قدرت شامل شش IGBT و دیودهای هرزگرد در ساختار اینورتر سهفاز است.
ولتاژ کلکتور–امیتر 600 ولت و جریان پیوسته هر IGBT برابر با 15 آمپر است. جریان پالسی یک میلیثانیه 30 آمپر است.
خیر. این عبارت تعداد شش کلید و کلاس جریان هر کلید را نشان میدهد، نه جریان خروجی 90 آمپر.
خیر. پینآوت، ابعاد، پکیج، ویژگیهای گیت و سرعت سوئیچینگ باید بررسی شوند.
6MBI15GS-060 یک ماژول IGBT ششتایی فوجی با ولتاژ 600 ولت و جریان 15 آمپر برای اینورتر و کنترل موتور سهفاز است. طراحی مجتمع، دیودهای داخلی و پکیج خطی، آن را برای تعمیر تجهیزات سازگار مناسب میکند. برای استعلام قیمت و موجودی با توکل الکترونیک تماس بگیرید.
| Part Number | 6MBI15GS-060 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 15A-600V |
