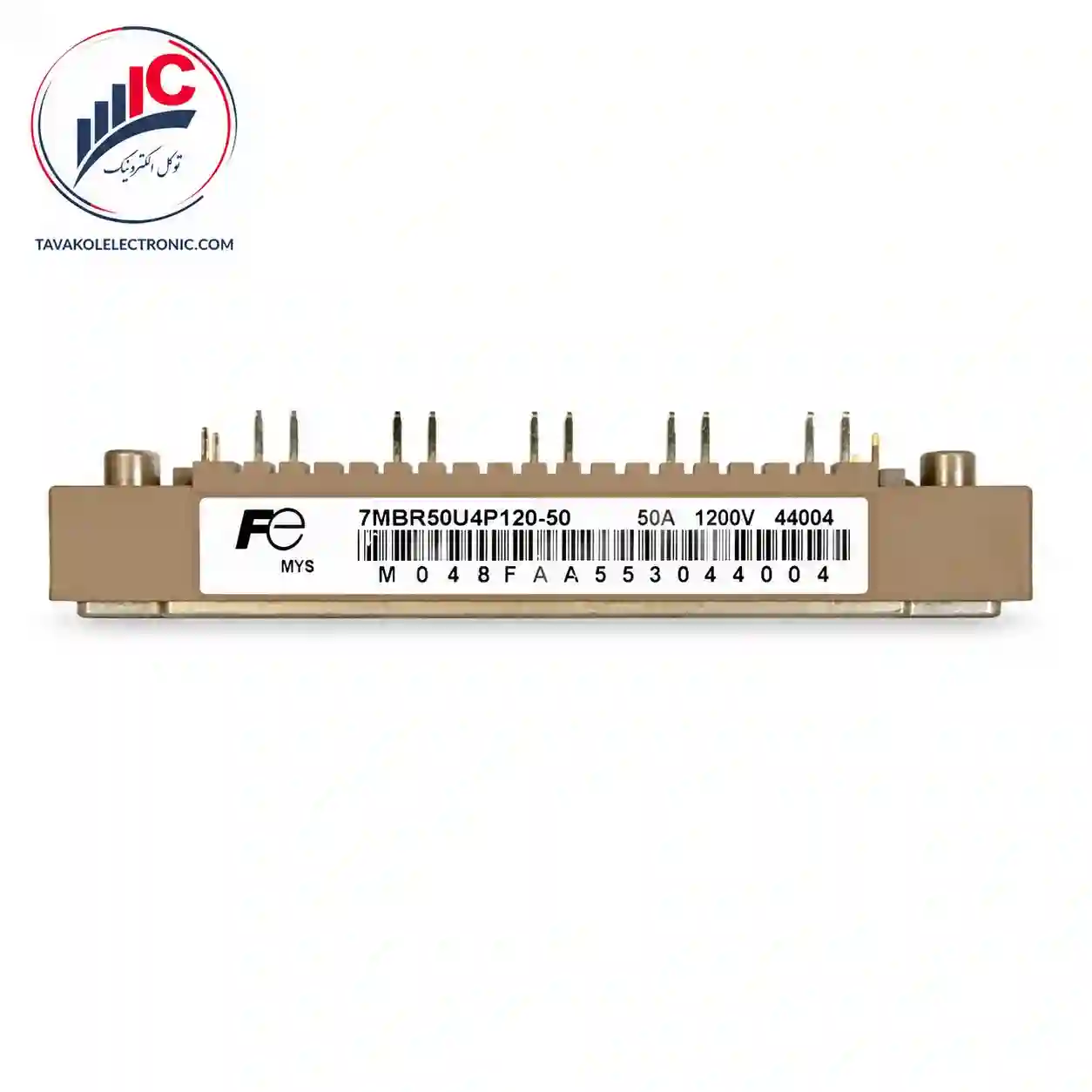

🔴 مشخصات، قیمت و خرید ماژول IGBT فوجی 7MBR50U4P120-50

پیاده‌سازی بردهای مدرن الکترونیک قدرت با راندمان بالا، نیازمند المان‌های تجمیع‌شده‌ای است که در فرکانس‌های کلیدزنی بالا دچار افت توان و فرار حرارتی نشوند. ماژول 7MBR50U4P120-50 پلتفرمی مقتدر، پیشرفته و اصیل از نسل پنجم کمپانی ژاپنی فوجی الکتریک است که در ساختار ماژول‌های قدرت یکپارچه (PIM) طراحی شده است. این قطعه سخت‌کار گزینه‌ای استاندارد و مهندسی‌شده برای اورهال اینورترها و درایوهای صنعتی توان‌متوسط به شمار می‌رود.

کمپانی سازنده در معماری این سری با تلفیق گیت‌های ترنچ و لایه فیلد استاپ، امپدانس حرارتی تراشه‌ها را به حداقل رسانده است. این پکیج منحصربه‌فرد که کلاستر پل دیود سه‌فاز ورودی، مدار چاپر ترمز دینامیکی و پل ۶ تایی اینورتر خروجی را هم‌زمان در یک پوسته مینیاتوری سخت‌کار تجمیع کرده است، ظرفیت عبور جریان نامی ۵۰ آمپر را تحت ولتاژ عایقی ۱۲۰۰ ولت داراست. مجموعه توکل الکترونیک با تکیه بر زنجیره تامین بی‌واسطه خود، اصالت فیزیکی و کیفیت قطعی این المان اورجینال را گارانتی می‌کند.

📋 ابعاد کاتالوگ فنی (Technical Data)

استخراج متغیرهای نامی و محدودیت‌های الکتریکی پیش از فرآیند خرید، به مهندسان طراح کمک می‌کند تا پایداری برد فرمان را در برابر شوک‌های ناگهانی بیمه کنند:

🛠️ محدوده مصارف صنعتی (Applications)

ادغام سه بخش اصلی لایه قدرت در پکیج فشرده نسل پنجم و راندمان انرژی ارتقایافته، خرید این قطعه را در سیستم‌های اتوماسیون زیر به یک ضرورت فنی مبدل کرده است:

• اینورترهای فرکانسی کنترل دور (VFD): استفاده به عنوان المان سوئیچینگ اصلی در بخش خروجی درایوهای صنعتی جهت تنظیم دقیق گشتاور الکتروموتورهای کارخانجات.

• بردهای پیشرفته سروو درایو: تامین جریان‌های پایدار، متقرن و بدون نوسان فرکانسی در موتورهای محور دستگاه‌های CNC و ربات‌های خطوط مونتاژ.

• منابع تغذیه بدون وقفه صنعتی (UPS): بخش مبدل قدرت فرکانس بالا در سیستم‌های تامین برق اضطراری سخت‌کار بیمارستانی و دیتاسنترها.

• سیستم‌های تهویه مطبوع و چیلرها: مدیریت فرکانسی کمپرسورهای اسکرال سه‌فاز تهویه مطبوع با هدف بهینه‌سازی الگوی مصرف انرژی خطوط تولید.

✨ تمایزهای ساختاری (Key Features)

• فناوری چیپ Trench Field Stop: کاهش ضخامت لایه سیلیکون در ماژول 7MBR50U4P120-50 سبب شده تا اتلاف توان هدایتی ترانزیستور مهار شده و راندمان کلی سیستم ارتقا یابد.

• دیودهای هرزگرد فوق‌نرم (Soft Recovery): دیودهای داخلی موازی شده در این مدل، ضربه‌های ولتاژی معکوس ناشی از بارهای سلفی موتور را بدون ایجاد نویزهای رادیویی خنثی می‌کنند.

• ردیابی خودکار فرار حرارتی: ترمیستور NTC داخلی به عنوان یک دیده‌بان دائمی عمل کرده و دمای داخلی چیپ را به بورد کنترل گزارش می‌دهد تا پیش از آسیب، فرامین گیت مسدود شوند.

⚠️ دستورالعمل نصب کارگاهی (Installation Guide)

💡 یک توصیه حیاتی از دپارتمان فنی توکل الکترونیک:

انتقال توان در سطح ولتاژ ۱۲۰۰ ولت و جریان ۵۰ آمپر، چگالی حرارتی بالایی را در ابعاد فشرده این قطعه متمرکز می‌کند. هیت‌سینک آلومینیومی دستگاه باید پیش از نصب، کاملاً پاکسازی شده و عاری از هرگونه خط عمیق یا براده فلزی باشد. استفاده از یک لایه خمیر سیلیکون مرغوب صنعتی با ضریب انتقال حرارت بالا به صورت یکنواخت و بدون ایجاد حباب هوا، برای بقای ماژول 7MBR50U4P120-50 حیاتی است. پیچ‌های بدنه را به صورت ضربدری و با گشتاور کاملاً یکسان سفت کنید تا قطعه کج ننشیند و فاصله میکرونی ایجاد نشود.

• تست پایداری بورد پیشران: قبل از نصب قطعه جدید، حتماً شکل موج خروجی اپتوکوپلرهای گیت‌درایو را با اسیلوسکوپ پایش کنید تا ولتاژ تغذیه ترانزیستورها کاملاً بالانس باشد.

• ریسک قطعات استوک ریبرند شده: متاسفانه نمونه‌های تقلبی با پارت‌نامبرهای ضعیف‌تر که به صورت استوک بازسازی و رنگ‌آمیزی شده‌اند در بازار وجود دارند. افت توان این قطعات فیک می‌تواند کل بورد فرمان دستگاه شما را بسوزاند.
