ماژول IGBT فوجی 2MBI200U4B-120

توضیحات

خرید 50-2MBI200U4B-120 فوجی الکتریک

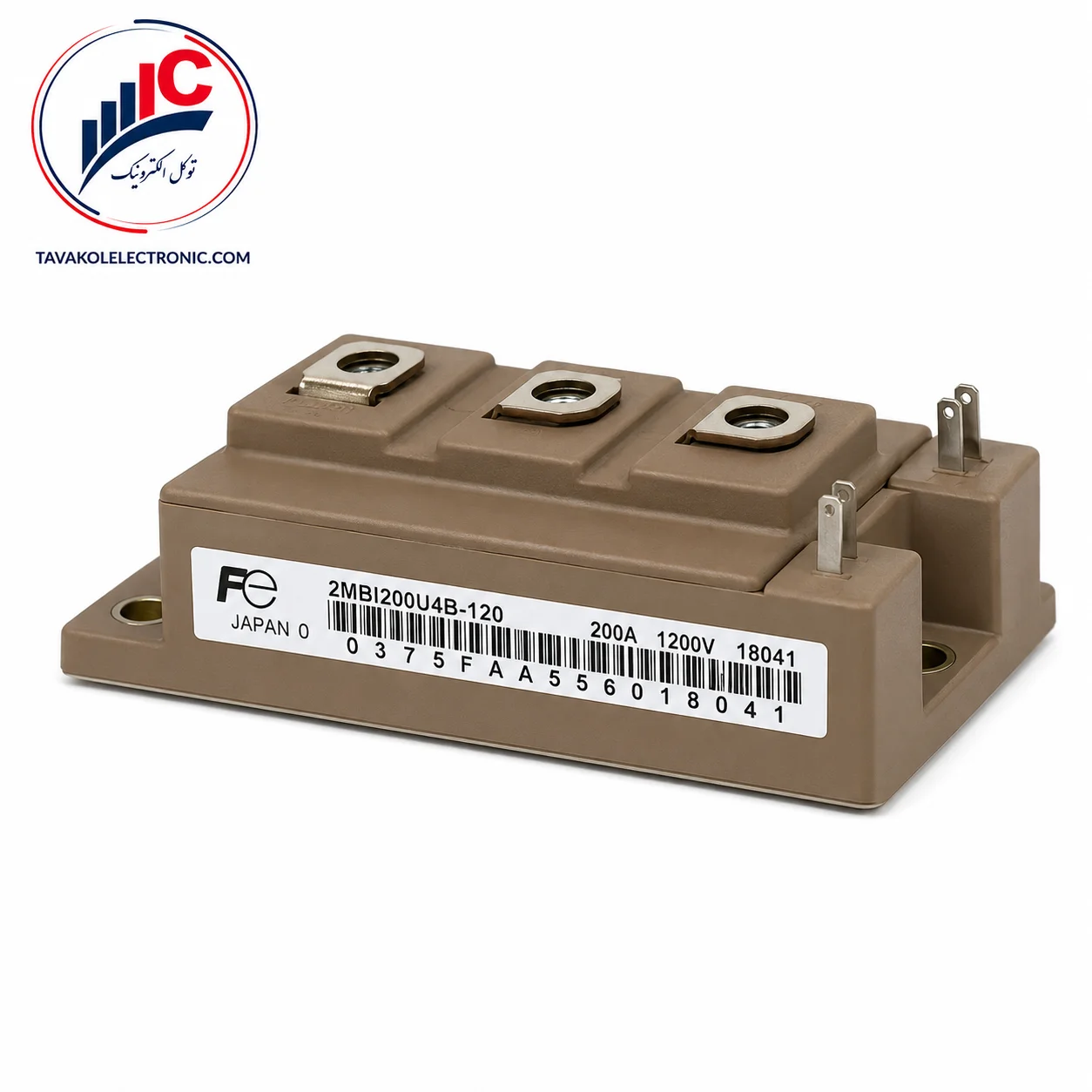

2MBI200U4B-120 یک ماژول IGBT قدرت دوبل از برند Fuji Electric است که برای تعمیر اینورترها، درایوهای صنعتی، منابع تغذیه قدرت و تجهیزات کنترل موتور استفاده می‌شود.

این محصول دارای دو IGBT در آرایش نیم‌پل است و هر سوئیچ قدرت، دیود موازی داخلی خود را دارد. ساختار نیم‌پل باعث می‌شود 2MBI200U4B-120 برای بخش قدرت دستگاه‌هایی مناسب باشد که به سوئیچینگ ولتاژ بالا و جریان سنگین نیاز دارند.

ولتاژ کلکتور امیتر این محصول ۱۲۰۰ ولت است. جریان پیوسته آن در دمای کیس ۲۵ درجه به ۳۰۰ آمپر و در دمای کیس ۸۰ درجه به ۲۰۰ آمپر می‌رسد. به همین دلیل، هنگام خرید باید شرایط خنک‌کاری، هیت‌سینک و جریان واقعی دستگاه نیز بررسی شوند.

اگر پارت‌نامبر درج‌شده روی ماژول معیوب دستگاه شما 2MBI200U4B-120 است، سفارش همان کد کامل، مطمئن‌ترین راه برای کاهش احتمال ناسازگاری در پین‌آوت، ابعاد و مشخصات الکتریکی خواهد بود.

برای خرید 2MBI200U4B-120، دریافت قیمت روز، استعلام موجودی و ثبت سفارش با بخش فروش توکل الکترونیک تماس بگیرید.

مشخصات اصلی 2MBI200U4B-120

مقادیر جریان بالا مربوط به شرایط مشخص‌شده در دیتاشیت هستند و جریان قابل استفاده واقعی به دمای هیت‌سینک، فرکانس سوئیچینگ و نوع بار بستگی دارد.

ویژگی‌های مهم ماژول 2MBI200U4B-120

• دارای دو IGBT قدرت در یک پکیج
• آرایش نیم‌پل مناسب مدارهای اینورتر
• ولتاژ نامی ۱۲۰۰ ولت
• جریان پیوسته ۲۰۰ آمپر در ۸۰ درجه
• تحمل جریان پالسی تا ۶۰۰ آمپر
• دارای دیود هرزگرد داخلی برای هر شاخه
• پایه گیت و امیتر مستقل برای هر IGBT
• مناسب نصب روی هیت‌سینک صنعتی
• دارای بیس عایق‌شده
• مناسب تعمیر تجهیزات قدرت فوجی
• قابل استفاده برای جایگزینی ماژول معیوب هم‌کد
• مناسب تأمین برای تعمیرکاران درایو و واحدهای نگهداری

این محصول برای مشتریانی مناسب است که به‌دنبال فروشنده 2MBI200U4B-120 یا تأمین همان پارت‌نامبر دقیق برای تعمیر دستگاه خود هستند.

کاربردهای صنعتی

ساختار دوبل و نیم‌پل این ماژول، امکان استفاده از آن را در بخش‌های مختلف مدارهای قدرت فراهم می‌کند.

کاربردهای رایج عبارت‌اند از:

• اینورترهای صنعتی
• درایو کنترل دور موتور
• سروودرایوها
• دستگاه‌های جوش صنعتی
• منابع تغذیه سوئیچینگ قدرت
• UPS و مبدل‌های توان
• تجهیزات کنترل موتور
• ماشین‌آلات خطوط تولید
• تجهیزات CNC
• مبدل‌های DC به AC
• بردهای قدرت صنعتی
• تعمیر تجهیزات دارای ماژول فوجی

وجود یک کاربرد در این فهرست، به‌تنهایی سازگاری محصول با دستگاه را تأیید نمی‌کند. برای خرید، کد قطعه قبلی، مدار داخلی و مشخصات دستگاه باید بررسی شوند.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.

همچنین برای دریافت اطلاعات فنی رسمی، می‌توانید به سایت سازنده مراجعه کنید:

https://www.fujielectric.com

ساختار داخلی ماژول

دیاگرام صفحه ۳ دیتاشیت نشان می‌دهد که 2MBI200U4B-120 دارای دو سوئیچ IGBT در ساختار نیم‌پل است.

ترمینال‌های اصلی ماژول شامل موارد زیر هستند:

• C1: کلکتور IGBT بالایی
• C2E1: نقطه مشترک دو IGBT
• E2: امیتر IGBT پایینی
• G1 و E1: پایه‌های فرمان شاخه اول
• G2 و E2: پایه‌های فرمان شاخه دوم

وجود ترمینال مشترک C2E1 باعث می‌شود بتوان از محصول در مدارهای نیم‌پل و بازوهای اینورتر استفاده کرد.

برای جایگزینی، محل پایه‌های قدرت و فرمان باید دقیقاً با ماژول قبلی تطبیق داده شود.

نکات مهم قبل از خرید

پیش از سفارش 2MBI200U4B-120-50 موارد زیر را بررسی کنید:

• پارت‌نامبر کامل روی محصول قبلی
• برند و فرم ظاهری ماژول
• ولتاژ باس DC دستگاه
• جریان کاری واقعی
• ترتیب ترمینال‌های C1، C2E1 و E2
• محل پایه‌های G1، E1، G2 و E2
• نوع مدار گیت‌درایور
• ابعاد بدنه و فاصله پیچ‌ها
• وضعیت هیت‌سینک و فن
• علت خرابی ماژول قبلی
• سلامت خروجی و بار دستگاه
• نبود اتصال کوتاه در باس DC

مدل‌هایی با جریان یا ولتاژ مشابه، فقط براساس ظاهر یا عدد آمپر جایگزین مستقیم این محصول نیستند. برای کاهش احتمال سفارش اشتباه، تصویر واضح ماژول معیوب و مدل دستگاه را هنگام استعلام موجودی 2MBI200U4B-120 ارسال کنید.

ابعاد و مشخصات نصب 2MBI200U4B-120-50

طبق نقشه مکانیکی صفحه ۳ دیتاشیت، ابعاد کلی ماژول تقریباً برابر است با:

• طول: ۹۲ میلی‌متر
• عرض: ۴۵ میلی‌متر
• ارتفاع: حدود ۳۰ میلی‌متر
• ترمینال‌های قدرت: سه ترمینال M5
• فاصله مراکز نصب: ۸۰ میلی‌متر

گشتاور پیشنهادی برای پیچ‌های M5 بین ۲٫۵ تا ۳٫۵ نیوتن‌متر اعلام شده است. سطح هیت‌سینک باید صاف و تمیز باشد و از خمیر حرارتی مناسب به‌صورت یکنواخت استفاده شود.

نکات نصب و تعویض

قبل از نصب ماژول جدید، مدار دستگاه باید بررسی شود تا علت خرابی قطعه قبلی مشخص شود.

موارد ضروری برای کنترل:

• سلامت هر دو کانال گیت‌درایور
• ولتاژ مثبت و منفی فرمان گیت
• مقاومت‌های گیت
• خازن‌های DC Link
• مدار پیش‌شارژ
• فیوزها و حفاظت‌ها
• نبود اتصال کوتاه در بار
• سلامت موتور و کابل خروجی
• عملکرد فن و هیت‌سینک
• محکم‌بودن اتصالات قدرت

دیتاشیت برای جلوگیری از روشن‌شدن ناخواسته IGBT، استفاده از ولتاژ منفی گیت مناسب را توصیه کرده و مقدار منفی ۱۵ ولت را به‌عنوان مقدار پیشنهادی ذکر می‌کند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در زمینه تأمین ماژول‌های IGBT، قطعات تعمیر درایو و نیمه‌هادی‌های قدرت صنعتی فعالیت دارد.

• استعلام سریع قیمت 2MBI200U4B-120
• بررسی موجودی پیش از سفارش
• تطبیق پارت‌نامبر با قطعه معیوب
• امکان ارسال تصویر برای بررسی اولیه
• تأمین ماژول‌های صنعتی کمیاب
• مشاوره پیش از خرید
• حضور فیزیکی در بازار جمهوری تهران
• ارسال سفارش به سراسر کشور

برای خرید 2MBI200U4B-120، دریافت قیمت روز و ثبت سفارش با بخش فروش توکل الکترونیک تماس بگیرید.

سوالات متداول

2MBI200U4B-120 چه نوع قطعه‌ای است؟

این محصول یک ماژول IGBT دوبل با آرایش نیم‌پل و دیودهای موازی داخلی است.

ولتاژ و جریان ماژول چقدر است؟

ولتاژ آن ۱۲۰۰ ولت و جریان پیوسته آن در دمای کیس ۸۰ درجه، ۲۰۰ آمپر است.

آیا این محصول ماژول IGBT سه‌فاز است؟

خیر. این محصول دارای دو IGBT و ساختار نیم‌پل است. برای ساخت پل سه‌فاز کامل معمولاً به چند بازوی نیم‌پل نیاز است.

آیا دیود داخلی دارد؟

بله، هر دو IGBT دارای دیود موازی داخلی هستند.

آیا ماژول ۱۲۰۰ ولت ۲۰۰ آمپر دیگری جایگزین آن است؟

لزوماً خیر. توپولوژی، پین‌آوت، ابعاد، مشخصات گیت و شرایط سوئیچینگ باید بررسی شوند.

برای استعلام خرید چه اطلاعاتی ارسال شود؟

تصویر واضح لیبل، مدل دستگاه، عکس ترمینال‌ها و در صورت امکان شماره برد یا درایو ارسال شود.
