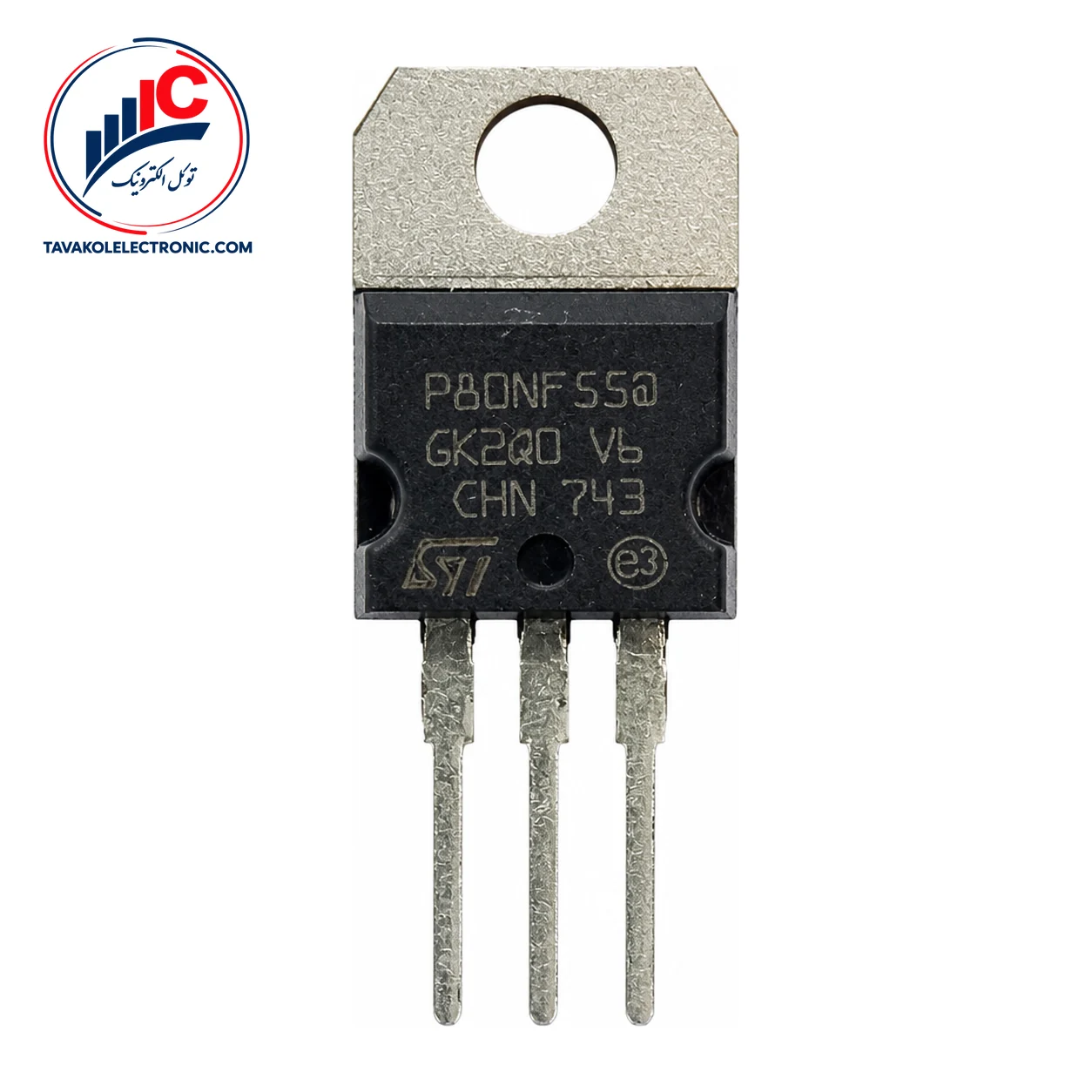

STP80NF55-08 یک ماسفت قدرت N-channel ساخت STMicroelectronics است که برای کاربردهای سوئیچینگ در پکیج TO-220 عرضه میشود. این اطلاعات، نوع قطعه و شکل نصب را برای بررسی اولیه مشخص می‌کند؛ اما انتخاب نهایی باید با توجه به شرایط واقعی مدار و تطبیق دقیق شماره فنی انجام شود.
مقاومت روشن درین-سورس، مشخصات گیت و شرایط آزمون از مهم‌ترین داده‌ها برای مقایسه این مدل هستند. برای بررسی مدل‌های مرتبط، میتوانید مشاهده ماسفت را دنبال کنید و مشخصات موردنیاز پروژه را با اطلاعات قطعه تطبیق دهید.
این مدل برای کاربردهای سوئیچینگ مناسب است. مقاومت روشن پایین می‌تواند در ارزیابی مسیر قدرت مهم باشد، اما مقدار اعلام‌شده فقط در شرایط آزمون مشخص معتبر است و باید همراه با جریان، ولتاژ و دمای واقعی مدار بررسی شود.
مهم‌ترین مشخصات این ماسفت در جدول زیر آمده است. مقادیر معمولی، حداقل و حداکثر باید با توجه به شرط اندازه‌گیری خوانده شوند.
| مشخصه | مقدار و شرایط |
|---|---|
| نوع قطعه | ماسفت قدرت N-channel |
| پکیج | TO-220 |
| مقاومت روشن درین-سورس | 0.0065 Ω معمولی؛ 0.008 Ω حداکثر، در VGS = 10 V و ID = 40 A |
| ولتاژ آستانه گیت | 2 V حداقل؛ 3 V معمولی؛ 4 V حداکثر |
| بار کل گیت | 112 nC معمولی؛ 155 nC حداکثر |
| زمان تأخیر روشن‌شدن | 20 ns معمولی |
ولتاژ آستانه گیت در شرایط VDS = VGS، جریان ID برابر 250 µA و دمای بدنه 25 °C اندازه‌گیری شده است. این مقدار به‌تنهایی ولتاژ لازم برای روشن‌شدن کامل ماسفت را مشخص نمی‌کند. بار کل گیت نیز در ارزیابی مدار درایو گیت اهمیت دارد؛ مقدار آن با VDD = 27 V، جریان ID = 80 A و دمای بدنه 25 °C ارائه شده است.
زمان تأخیر روشن‌شدن 20 ns یک مقدار معمولی است که با VDD = 27 V، ID = 40 A، مقاومت گیت RG = 4.7 Ω، VGS = 10 V و دمای بدنه 25 °C به دست آمده است. ترارسانایی مستقیم هم 40 S معمولی است و با VDS = 15 V و ID = 18 A، به‌صورت پالسی با مدت پالس 300 µs و چرخه کاری 1.5 درصد اندازه‌گیری شده است.
حداکثر ولتاژ درین-سورس 55 V با VGS = 0 و حداکثر ولتاژ گیت-سورس ±20 V است. این اعداد حد مطلق هستند و نباید به‌عنوان ولتاژ کاری عادی یا حاشیه اطمینان مدار در نظر گرفته شوند.
حداکثر جریان درین پیوسته در داده‌های قطعه 80 A در دمای بدنه 25 °C و 80 A در دمای بدنه 100 °C، با قید محدودیت پکیج، اعلام شده است. جریان پالسی حداکثر 320 A است و عرض پالس و ناحیه عملکرد ایمن باید در تفسیر آن لحاظ شود. همچنین محدوده دمای اتصال کاری از 55- تا 175 °C و حداکثر توان تلفاتی 300 W در دمای بدنه 25 °C است؛ این موارد هم در گروه حدود مطلق قرار دارند.
برای استعلام قیمت و موجودی روز STP80NF55-08 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی، و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
پیش از سفارش، شماره فنی STP80NF55-08 و پکیج TO-220 را با نمونه موردنیاز خود تطبیق دهید. امکان بررسی پارت‌نامبر قبل از سفارش و استفاده از حضور فیزیکی توکل الکترونیک در بازار جمهوری تهران نیز وجود دارد.
STP80NF55-08 یک ماسفت قدرت N-channel در پکیج TO-220 برای کاربردهای سوئیچینگ است. مقاومت روشن درین-سورس، بار کل گیت، زمان تأخیر روشن‌شدن و شرایط مربوط به ولتاژ آستانه برای ارزیابی اولیه این مدل اهمیت دارند. حدود مطلق ولتاژ، جریان و دما باید جدا از مشخصات عملکردی بررسی شوند.
برای دریافت قیمت، بررسی موجودی یا ثبت سفارش، شماره دقیق این ماسفت را اعلام کنید تا تطبیق پارت‌نامبر و صدور پیش‌فاکتور انجام شود.
این مدل یک ماسفت قدرت N-channel از STMicroelectronics است که برای کاربردهای سوئیچینگ در نظر گرفته شده است.
پکیج این مدل TO-220 است. هنگام سفارش، شماره فنی و پکیج را با نیاز مدار خود تطبیق دهید.
خیر. مقدار 55 V حداکثر ولتاژ درین-سورس و یک حد مطلق با شرط VGS = 0 است؛ برای تعیین ولتاژ کاری باید شرایط واقعی مدار بررسی شود.
| Part Number | STP80NF55-08 |
|---|---|
| پکیج | TO-220 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 55 V, ID: 80 A |
