STP140NF75 یک ماسفت قدرت کانال N از خانواده STripFET III شرکت STMicroelectronics است و برای کاربردهای سوئیچینگ در نظر گرفته شده است. این قطعه با پکیج TO-220 عرضه میشود؛ بنابراین هنگام انتخاب، نوع کانال، پکیج و مشخصات الکتریکی را با نیاز مدار خود مقایسه کنید.
برای این قطعه، بررسی ولتاژ درین-سورس، جریان، مقاومت روشن و شرایط تحریک گیت اهمیت دارد. مقادیر فنی را همیشه همراه با شرایط اندازه‌گیری بخوانید و اعداد درج‌شده به‌عنوان حد مطلق را با مشخصه کاری عادی اشتباه نگیرید.
| پارامتر | مقدار |
|---|---|
| نوع قطعه | ماسفت قدرت کانال N، STripFET III |
| کاربرد | سوئیچینگ |
| پکیج | TO-220 |
| ولتاژ شکست درین-سورس | حداقل 75 V؛ در ID = 250 µA و VGS = 0 |
| مقاومت روشن درین-سورس | 0.0065 Ω معمولی، 0.0075 Ω حداکثر |
| شارژ کل گیت | 160 nC معمولی، 218 nC حداکثر |
ولتاژ شکست درین-سورس این قطعه حداقل 75 V است و این مقدار در شرایط ID = 250 µA و VGS = 0 مشخص شده است. مقدار 75 V همچنین به‌عنوان حد مطلق ولتاژ درین-سورس با VGS = 0 ارائه شده است؛ بنابراین انتخاب مدار باید با حاشیه طراحی مناسب انجام شود.
مقاومت روشن درین-سورس برابر 0.0065 Ω به‌صورت معمولی و 0.0075 Ω به‌صورت حداکثر است. شرط اعلام این مشخصه VGS = 10 V و ID = 70 A است و دمای کیس نیز 25°C در نظر گرفته شده، مگر آن‌که خلاف آن مشخص شده باشد. ولتاژ آستانه گیت از 2 V حداقل تا 4 V حداکثر است؛ این مقدار در VDS = VGS و ID = 250 µA اندازه‌گیری شده و به‌تنهایی معیار روشن‌شدن کامل ماسفت نیست.
شارژ کل گیت 160 nC معمولی و 218 nC حداکثر است. این مشخصه در VDD = 60 V، جریان ID = 120 A و VGS = 10 V ارائه شده و هنگام انتخاب درایور گیت و ارزیابی رفتار سوئیچینگ باید در کنار شرایط واقعی مدار بررسی شود. ظرفیت ورودی نیز 5000 pF معمولی است؛ این مقدار در VDS = 25 V، فرکانس 1 MHz و VGS = 0 مشخص شده است.
جریان درین-سورس حداکثر 120 A اعلام شده است. جریان پیوسته 120 A در دمای کیس 25°C و 100 A در دمای کیس 100°C، هر دو به‌عنوان حدود مطلق و با محدودیت اتصال سیمی، ارائه شده‌اند. جریان پالسی 480 A نیز به عرض پالس و ناحیه کار ایمن محدود است.
ولتاژ گیت-سورس ±20 V یک حد مجاز است و نباید از آن عبور شود. ولتاژ مستقیم سورس-درین حداکثر 1.5 V در جریان 120 A، با VGS = 0 و در اندازه‌گیری پالسی، مشخص شده است.
برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده و تأمین شرکتی نیز امکان هماهنگی وجود دارد. در صورت نیاز، امکان دریافت پیش‌فاکتور و ارسال به سراسر کشور فراهم است.
سفارش این ماسفت با ضمانت اصالت کالا پیگیری میشود. پیش از ثبت سفارش، پارت‌نامبر، پکیج TO-220، نوع کانال و مشخصات موردنیاز مدار را بررسی کنید. برای مشاهده گروه‌های مرتبط نیز میتوانید عبارت انواع ماسفت را دنبال کنید.
این مدل یک ماسفت قدرت کانال N از خانواده STripFET III است و برای کاربردهای سوئیچینگ در نظر گرفته شده است. پکیج قطعه TO-220 است.
خیر. مقدار 120 A برای جریان درین-سورس به‌صورت حداکثر اعلام شده و مقدار 120 A جریان پیوسته در دمای کیس 25°C نیز در بخش حدود مطلق قرار دارد. استفاده عملی باید با شرایط حرارتی، جریان واقعی و ناحیه کار ایمن مدار بررسی شود.
این ماسفت قدرت کانال N برای کاربردهای سوئیچینگ، با پکیج TO-220، ولتاژ شکست درین-سورس حداقل 75 V و مقاومت روشن مشخص‌شده در شرایط آزمون ارائه میشود. شارژ گیت، ظرفیت ورودی، جریان سورس-درین و حدود مجاز ولتاژ نیز در ارزیابی مدار اهمیت دارند.
برای خرید، استعلام قیمت و موجودی روز یا دریافت پیش‌فاکتور، پارت‌نامبر STP140NF75 و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید تا سفارش پس از بررسی مشخصات پیگیری شود.
| Part Number | STP140NF75 |
|---|---|
| پکیج | TO-220 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 75 V, ID: 120 A |

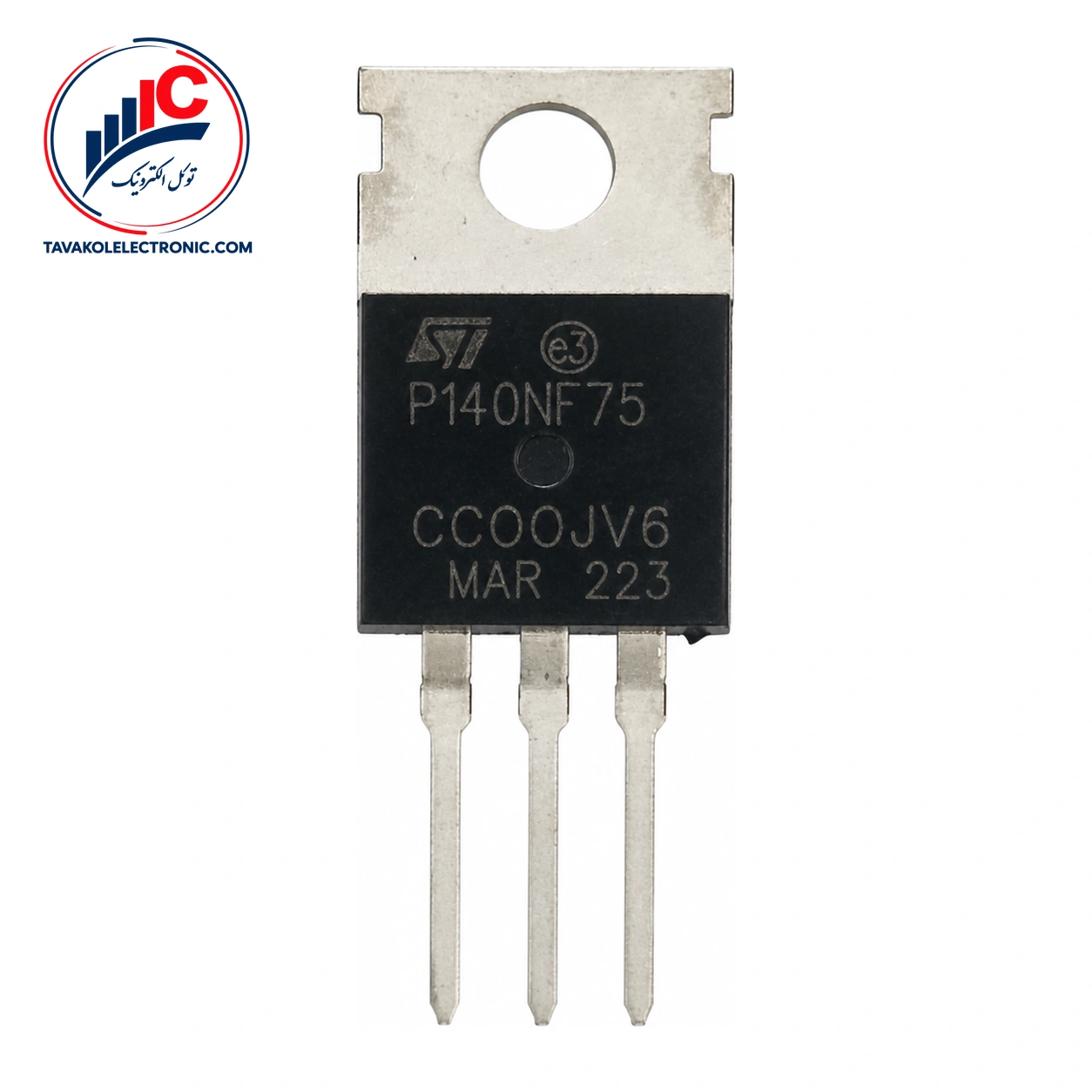

ماسفت STP140NF75
