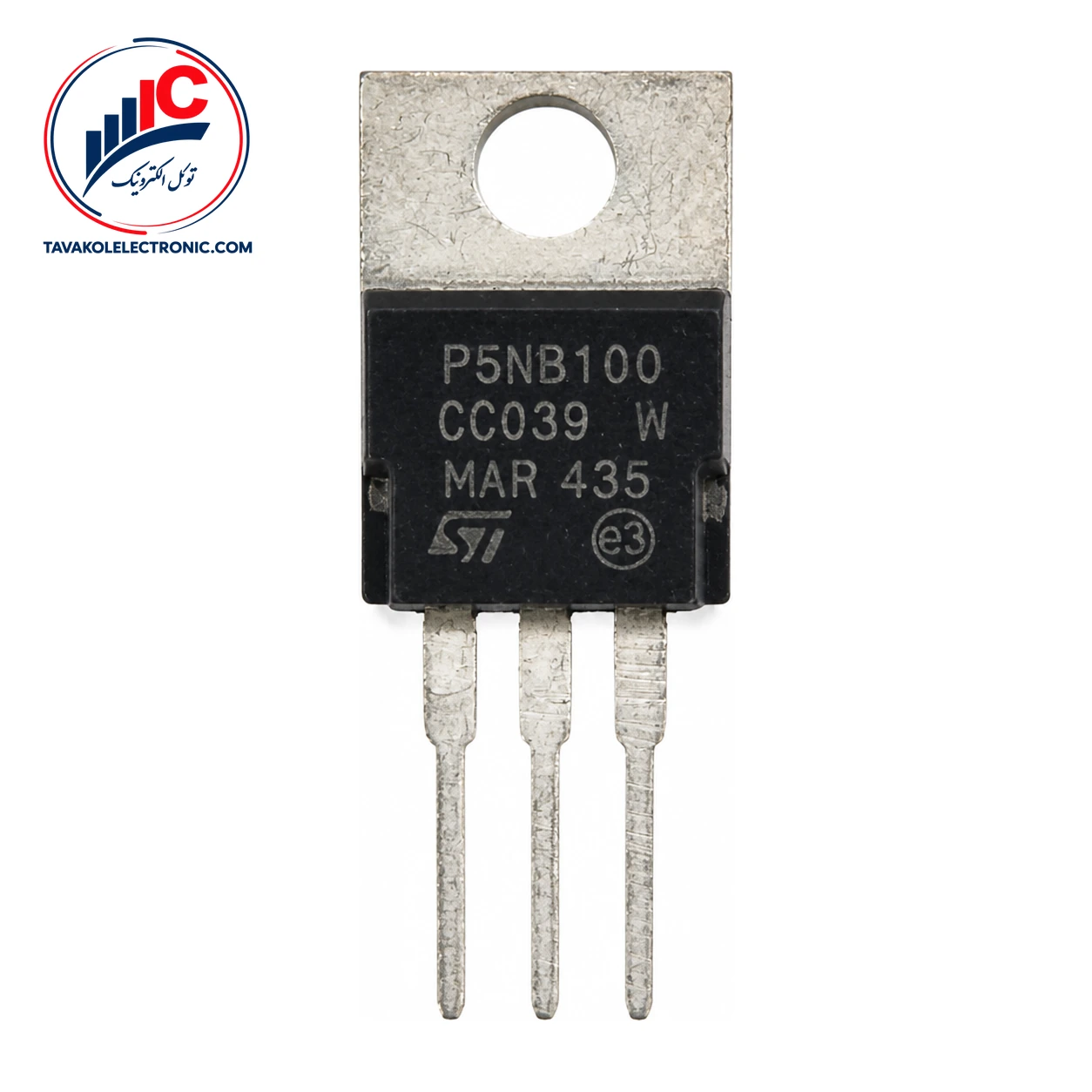

STP5NB100 یک ماسفت قدرت کانال N از خانواده PowerMESH شرکت STMicroelectronics است که در پکیج TO-220 عرضه میشود. این قطعه برای سوئیچینگ جریان بالا و سرعت بالا طراحی شده و در منابع تغذیه سوئیچینگ، مبدل‌های DC-AC، تجهیزات جوشکاری، UPS و درایو موتور به‌کار می‌رود.
حداقل ولتاژ شکست درین-سورس این قطعه 1000 V است؛ این مقدار در شرایط ID = 250 µA و VGS = 0 مشخص شده است. مقاومت روشن‌شدن استاتیک در VGS = 10 V و ID = 2.5 A، مقدار معمولی 2.4 Ω و حداکثر 2.7 Ω دارد. این مشخصه هنگام برآورد تلفات هدایتی و مقایسه گزینه‌های مناسب برای مدار قدرت اهمیت دارد.
جریان درین حالت روشن 5 A در شرایط تعیین‌شده اعلام شده است. ولتاژ آستانه گیت نیز حداقل 3 V، معمولی 4 V و حداکثر 5 V است؛ این مشخصه در VDS = VGS و ID = 250 µA اندازه‌گیری شده و به‌تنهایی به معنی روشن‌شدن کامل قطعه در هر سطح ولتاژ گیت نیست.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel |
| خانواده | PowerMESH |
| پکیج | TO-220 |
| ولتاژ شکست درین-سورس | حداقل 1000 V |
| مقاومت روشن‌شدن استاتیک | 2.4 Ω معمولی، 2.7 Ω حداکثر |
| جریان درین حالت روشن | 5 A |
این ماسفت برای سوئیچینگ جریان بالا و سرعت بالا، منابع تغذیه سوئیچینگ، مبدل‌های DC-AC، تجهیزات جوشکاری، منابع تغذیه بدون وقفه و درایو موتور معرفی شده است. در انتخاب نهایی باید نوع کانال، پکیج، شرایط فرمان گیت و مشخصات بار با نیاز واقعی مدار تطبیق داده شود. بررسی انواع ماسفت نیز می‌تواند برای مقایسه قطعات بر اساس ولتاژ، جریان و ساختار کانال مفید باشد.
ظرفیت ورودی معمولی 1500 pF است و در VDS = 25 V، فرکانس 1 MHz و VGS = 0 اندازه‌گیری شده است. بار کل گیت نیز در VDD = 800 V، ID = 5 A و VGS = 10 V، مقدار معمولی 39 nC و حداکثر 51 nC دارد. این دو پارامتر برای ارزیابی نیاز درایور گیت و رفتار سوئیچینگ در طراحی اهمیت دارند.
برخی اعداد دیتاشیت در رده حدود مجاز مطلق قرار می‌گیرند و نباید به‌عنوان شرایط کاری عادی تفسیر شوند. ولتاژ VDS برابر 1000 V با VGS = 0، جریان پیوسته 5 A در TC = 25°C و جریان پیوسته 3.1 A در TC = 100°C از همین دسته هستند. جریان پالسی 15.2 A، ولتاژ گیت-سورس ±30 V و حداکثر دمای پیوند کاری 150°C نیز حدود مجاز اعلام‌شده‌اند. استفاده از این مقادیر به بررسی شرایط حرارتی و ناحیه عملکرد ایمن مدار نیاز دارد.
برای استعلام قیمت و موجودی روز STP5NB100 با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت تکی و تعدادی عرضه میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. کالا با ضمانت اصالت کالا ارائه میشود و ارسال به سراسر کشور امکان‌پذیر است.
پیش از سفارش، پارت‌نامبر و پکیج TO-220 را با نیاز مدار خود تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را فراهم می‌کند و در بازار جمهوری تهران نیز حضور فیزیکی دارد.
این قطعه یک ماسفت قدرت کانال N از خانواده PowerMESH شرکت STMicroelectronics با پکیج TO-220 است.
مقاومت روشن‌شدن استاتیک آن در شرایط مشخص‌شده، 2.4 Ω معمولی و 2.7 Ω حداکثر است.
خیر. این عدد به حداقل ولتاژ شکست درین-سورس و همچنین یک حد مجاز مطلق مربوط است و باید با شرایط واقعی طراحی تفسیر شود.
STP5NB100 یک ماسفت N-channel در پکیج TO-220 است که برای کاربردهای سوئیچینگ قدرت، منابع تغذیه سوئیچینگ، مبدل‌های DC-AC، UPS و درایو موتور معرفی شده است. پیش از انتخاب، ولتاژ شکست، جریان حالت روشن، مقاومت روشن‌شدن، بار گیت و شرایط حرارتی را با مدار خود مقایسه کنید. برای دریافت قیمت، بررسی موجودی روز و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.
| Part Number | STP5NB100 |
|---|---|
| پکیج | TO-220 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 1000 V, ID: 5 A |
