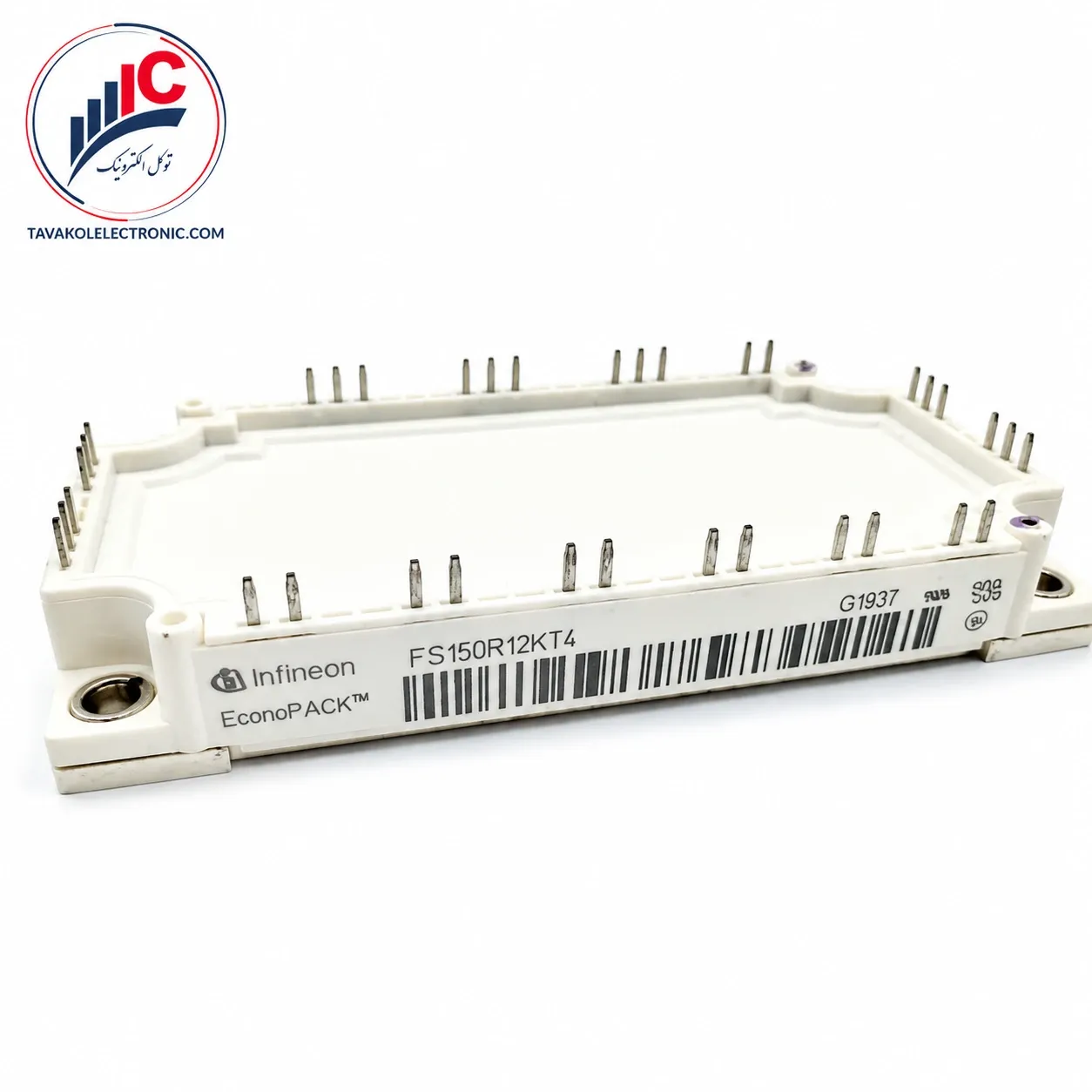

ماژول IGBT مدل FS150R12KT4

توضیحات

⚙️ بررسی مهندسی و فناوری ساخت ماژول FS150R12KT4

در طراحی و اورهال سیستم‌های الکترونیک قدرت ولتاژ بالا، دستیابی به قطعاتی با کمترین میزان تلفات حرارتی سوئیچینگ، تضمین‌کننده پایداری کل شبکه است. ماژول شش‌تایی FS150R12KT4 محصولی فرکانس‌بالا و بسیار پیشرفته از کمپانی آلمانی اینفینئون (Infineon) است که در دسته پکیج‌های استاندارد EconoPACK 3 قرار می‌گیرد. این قطعه ارزشمند بر پایه فناوری نوین نسل چهارم یعنی Trench/Fieldstop IGBT4 توسعه یافته است.

مهندسی پیشرفته در ساختار نسل چهارم این ماژول باعث شده تا دمای مجاز پیوند یا همان لایه نیمه‌هادی قطعه، در حالت Schaltbetrieb (عملیات سوئیچینگ تحت بار) تا مرز ۱۵۰ درجه سانتی‌گراد و حداکثر دمای لحظه‌ای آن تا ۱۷۵ درجه سانتی‌گراد ارتقا یابد. این مشخصه، حاشیه امنیت فوق‌العاده‌ای را در بارهای سنگین مداوم فراهم می‌کند.

علاوه بر این، افت ولتاژ اشباع کلکتور-امیتر در این فناوری به شدت بهینه‌سازی شده که نتیجه مستقیم آن، راندمان بالاتر مدار و تولید گرمای کمتر در ساختار سیستم است.

مشخصات فنی و پارامترهای نامی

بخش تحقیق و توسعه یا تیم‌های تعمیراتی برای جایگذاری صحیح این ماژول باید به داده‌های رسمی کارخانه سازنده استناد کنند. جدول زیر، کلیدی‌ترین پارامترهای عملیاتی ماژول FS150R12KT4 را بدون پیچیدگی‌های ساختاری نمایش می‌دهد:

نقش استراتژیک ماژول در صنایع مادر

توان اتلافی ایده آل ۷۵۰ واتی در کنار تحمل ولتاژ ۱۲۰۰ ولت، قطعه FS150R12KT4 را به یک سوییچ قدرت تمام‌عیار در صنایع سنگین تبدیل کرده است. عمده دستگاه‌های هدف برای این پارت‌نامبر عبارتند از:

• اینورترها و درایوهای توان‌بالا: کنترل فرکانس و گشتاور موتورهای سه فاز صنعتی بزرگ در پمپ‌ها، فن‌ها و کانوایرها.

• منابع تغذیه بدون وقفه (UPS): پیاده‌سازی در استیج اینورتر یو‌پی‌اس‌های فرکانس‌بالای بیمارستانی و دیتاسنترها که نیاز به تامین جریان ۱۵۰ آمپر پیوسته دارند.

• مبدل‌های انرژی تجدیدپذیر: استفاده در بخش قدرت توربین‌های بادی و اینورترهای خورشیدی برای تبدیل بهینه توان با کمترین هدررفت انرژی.

• سیستم‌های جرثقیل و بالابرهای هوی‌دیوتی: به دلیل مقاومت عالی ساختار داخلی ماژول در برابر جریان‌های هجومی و پالسی ۳۰۰ آمپر.

✅ اصالت قطعه؛ تنها راه حفظ سرمایه و امنیت دستگاه

ماژول‌های سری EconoPACK 3 به دلیل گستردگی مصرف در صنایع، همواره در صدر هدف کپی‌برداران قطعات نیمه‌هادی قرار دارند. استفاده از یک ماژول غیراورجینال به جای قطعه اصلی FS150R12KT4، به دلیل عدم توانایی چیپ‌های تقلبی در دفع حرارت ۷۵۰ واتی، در همان دقایق اولیه زیر بار منجر به اتصال کوتاه شدید، ذوب شدن مدار و آسیب‌های سنگین مالی به بردهای کنترلر درایو خواهد شد.

فروشگاه توکل الکترونیک با سال‌ها تجربه در تامین قطعات الکترونیک صنعتی، اصالت فیزیکی، سلامت پایه‌ها و مشخصات فنی ماژول FS150R12KT4 ارائه شده را تضمین می‌کند. شما می‌توانید این کالا را با قیمت رقابتی و با اطمینان از کیفیت پایدار کارخانه اینفینئون آلمان تهیه فرمایید.

• برای دسترسی به تجهیزات تعمیراتی، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• جهت بررسی اسناد فنی و دیتای مادر، می‌توانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.

❓ اتاق پاسخ به سوالات فنی مهندسان

۱. ولتاژ عایق‌بندی بدنه در ماژول FS150R12KT4 چقدر ارزیابی شده است؟

این ماژول از نظر ایزولاسیون بسیار قدرتمند است؛ ولتاژ تست ایزولاسیون بدنه نسبت به صفحه پایه مسی، برابر با ۲.۵ کیلوولت به صورت RMS در فرکانس ۵۰ هرتز و برای مدت زمان ۱ دقیقه تایید شده است.

۲. این قطعه برای مانیتورینگ حرارتی در حین کار چه راهکاری دارد؟

یک سنسور حرارتی داخلی از نوع مقاومت متغیر با دما (NTC) درون پکیج این قطعه تعبیه شده است که به مدار کنترلر اجازه می‌دهد دمای لحظه‌ای ماژول را پایش کرده و در صورت نیاز فرمان قطع صادر کند.

۳. چرا جریان مجاز قطعه در دمای پایین‌تر افزایش می‌یابد؟

بر اساس فیزیک نیمه‌هادی‌ها، در دمای پایین‌تر بازدهی چیپ بالاتر است؛ جریان نامی قطعه FS150R12KT4 در دمای بدنه ۹۰ درجه برابر ۱۵۰ آمپر است، اما در صورتی که سیستم خنک‌کننده بتواند دمای بدنه را روی ۲۵ درجه سانتی‌گراد حفظ کند، ظرفیت جریان‌دهی مداوم کلکتور تا مقادیر بالاتر نیز قابل بهره‌برداری است.

۴. ولتاژ آستانه گیت (Gate Threshold) در این مدل چقدر است؟

ولتاژ آستانه هدایت گیت-امیتر برای این ترانزیستور جهت برقراری جریان کلکتور ۵.۲ میلی‌آمپر، در کمترین حالت ۵.۲ ولت، به صورت تیپیک ۵.۸ ولت و حداکثر ۶.۴ ولت در نظر گرفته شده است.

۵. سقف مجاز گشتاور مکانیکی برای بستن پیچ‌های این ماژول چقدر است؟

برای انتقال حرارت استاندارد به هیت‌سینک بدون آسیب به بدنه پلاستیکی ماژول، پیچ‌های سایز M5 بدنه باید با گشتاور مکانیکی بین ۳ تا ۶ نیوتن متر سفت شوند.
