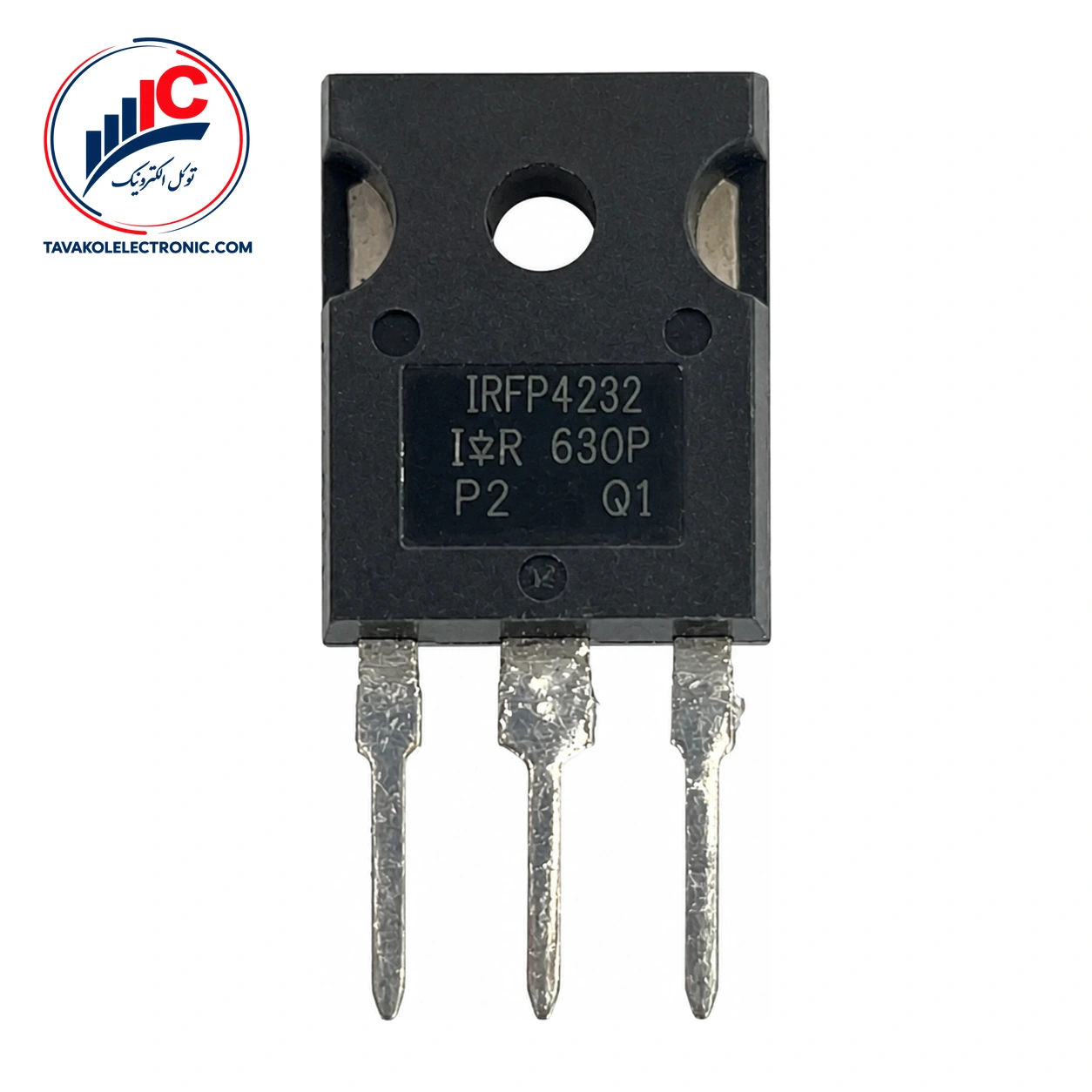

IRFP4232PBF از محصولات Infineon Technologies است و در پکیج TO-247AC عرضه میشود. این قطعه برای کاربردهای PDP Sustain، بازیابی انرژی و سوئیچ عبوری در پنلهای نمایشگر پلاسما طراحی شده است؛ بنابراین نوع کاربرد و شرایط مدار، در انتخاب آن اهمیت زیادی دارد.
پکیج TO-247AC، مشخصات گیت، مقاومت روشن و محدوده دمای پیوند از اطلاعات مهم برای مقایسه این قطعه با نمونه موردنیاز در تعمیر یا طراحی هستند. برای مشاهده ماسفتهای مرتبط، میتوانید دستهبندی مربوط به این قطعات را هم بررسی کنید.
حداقل ولتاژ شکست درین به سورس 250 V است. این مقدار در شرایط VGS = 0 V و ID = 250 µA و در دمای پیوند 25°C مشخص شده است. مقاومت روشن درین به سورس نیز در شرایط VGS = 10 V و ID = 42 A در دمای پیوند 25°C، مقدار معمولی 30 mΩ و حداکثر 35.7 mΩ دارد.
ولتاژ آستانه گیت از 3.0 V تا 5.0 V اعلام شده است. شرایط آزمون این مشخصه VDS = VGS و ID = 250 µA در دمای پیوند 25°C است.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | IRFP4232PBF |
| سازنده | Infineon Technologies |
| پکیج | TO-247AC |
| ولتاژ شکست درین به سورس | حداقل 250 V |
| مقاومت روشن درین به سورس | 30 mΩ معمولی؛ 35.7 mΩ حداکثر |
| دمای کاری پیوند | -40 تا +175°C |
شارژ کل گیت 160 nC بهصورت معمولی و 240 nC بهصورت حداکثری است. این مقادیر در VDD = 125 V، جریان درین 42 A و VGS = 10 V در دمای پیوند 25°C مشخص شدهاند. ظرفیت ورودی نیز مقدار معمولی 7290 pF دارد.
زمان بازیابی معکوس دیود بدنه 240 ns معمولی و 360 ns حداکثری است. انرژی هر پالس در شرایط VDS = 200 V، RG = 4.7 Ω، L = 220 nH، C = 0.4 µF و VGS = 15 V، در دمای پیوند 25°C مقدار معمولی 310 µJ و در دمای 100°C مقدار معمولی 950 µJ دارد.
محدوده دمای کاری پیوند از -40°C تا +175°C است و حداکثر مقاومت حرارتی پیوند به بدنه 0.35°C/W اعلام شده است. این مشخصات در کنار شرایط نصب و مسیر انتقال حرارت باید بررسی شوند.
جریان پیوسته 60 A، جریان پالسی 240 A و جریان پیک تکرارشونده 117 A، همگی محدودیتهای مطلق دیتاشیت هستند و نباید بهعنوان جریان کاری عادی در نظر گرفته شوند. حداکثر ولتاژ گیت به سورس نیز ±20 V است. شرایط اعلامشده برای جریان پیوسته، TC = 25°C و VGS = 10 V؛ برای جریان پیک تکرارشونده، TC = 100°C است.
برای خرید IRFP4232PBF از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیشفاکتور فراهم است. این قطعه با پکیج TO-247AC عرضه میشود؛ پیش از سفارش، پارتنامبر و پکیج را با نیاز خود تطبیق دهید.
این ماسفت با پکیج TO-247AC، ولتاژ شکست حداقل 250 V، مقاومت روشن معمولی 30 mΩ و محدوده دمای کاری پیوند -40 تا +175°C، برای کاربردهای اعلامشده در پنلهای نمایشگر پلاسما قابل بررسی است. مشخصات شارژ گیت، بازیابی معکوس و انرژی هر پالس نیز برای ارزیابی مدار اهمیت دارند.
برای دریافت قیمت، موجودی و پیشفاکتور، با توکل الکترونیک تماس بگیرید و پارتنامبر دقیق را هنگام سفارش اعلام کنید.
این قطعه در پکیج TO-247AC عرضه میشود.
حداقل ولتاژ شکست درین به سورس 250 V است و این مقدار در شرایط آزمون مشخصشده در دیتاشیت بیان شده است.
خیر. مقدار 60 A یک محدودیت مطلق برای جریان پیوسته در شرایط تعیینشده است و نباید بهعنوان جریان کاری عادی استفاده شود.
| Part Number | IRFP4232PBF |
|---|---|
| پکیج | TO-247AC |
| مشخصات فنی | VDS: 250 V, ID: 60 A |
