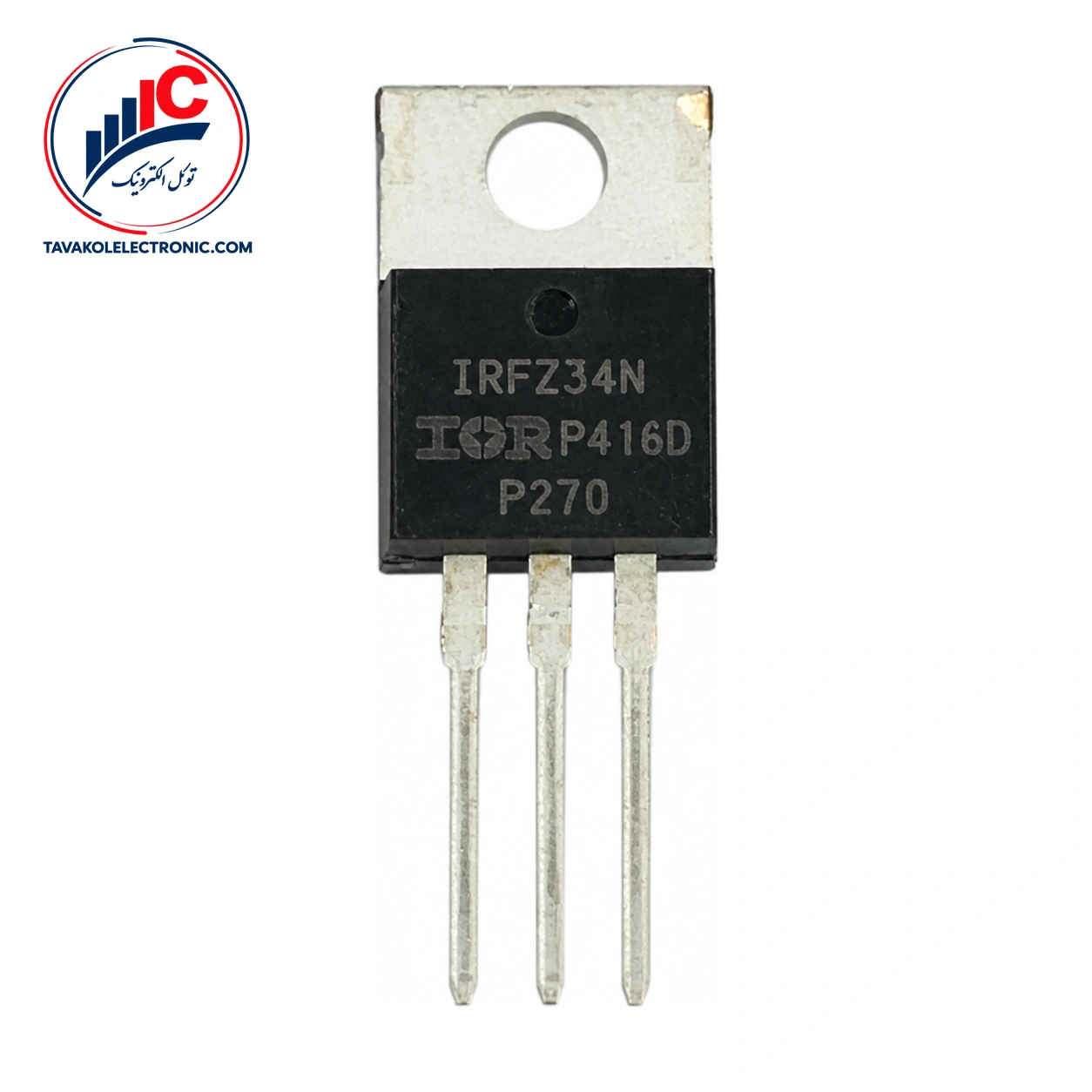

ماسفت IRFZ34N

ویژگی‌ها
Part NumberIRFZ34N
پکیجTO-220AB
مشخصات فنیVDS: 55 V, ID: 26 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRFZ34N

IRFZ34N یک HEXFET Power MOSFET از برند ART CHIP است و در پکیج TO-220AB ارائه می‌شود. این قطعه برای کاربردهای تجاری و صنعتی قابل بررسی است، اما تطبیق مشخصات الکتریکی، حرارتی و پکیج با طراحی نهایی ضروری است.

پکیج TO-220 در توضیحات کاربردی خود برای کاربردهای تجاری و صنعتی، با توان تلفاتی حدود 50 W معرفی شده است. این مقدار به توضیح کاربرد پکیج مربوط می‌شود و نباید بدون بررسی شرایط نصب و دفع حرارت، به‌عنوان توان کاری قطعه در هر مدار در نظر گرفته شود.

برای مقایسه مدل‌های موجود و دریافت راهنمایی، عبارت خرید ماسفت را دنبال کنید. پیش از ثبت سفارش نیز پارت‌نامبر و پکیج را با فهرست قطعات پروژه تطبیق دهید.


مشخصات فنی IRFZ34N

مقادیر مهم این قطعه در جدول زیر آمده است.

پارامتر مقدار شرایط آزمون
نوع قطعه HEXFET Power MOSFET —
پکیج TO-220AB —
ولتاژ شکست درین به سورس حداقل 55 V VGS=0 V، ID=250 µA
مقاومت روشن درین به سورس حداکثر 0.040 Ω VGS=10 V، ID=16 A
ولتاژ آستانه گیت 2.0 تا 4.0 V VDS=VGS، ID=250 µA
شارژ کل گیت حداکثر 34 nC ID=16 A

بررسی مشخصات IRFZ34N در انتخاب قطعه

مقاومت روشن درین به سورس حداکثر 0.040 Ω است؛ این مقدار در VGS برابر 10 V و ID برابر 16 A، با شرایط دمایی مشخص‌شده، اعلام شده است. ولتاژ آستانه گیت از 2.0 تا 4.0 V گزارش شده و برای تفسیر آن باید شرایط آزمون نیز در نظر گرفته شود.

شارژ کل گیت حداکثر 34 nC است. همچنین زمان تأخیر روشن‌شدن به‌صورت معمول 7.0 ns و زمان صعود به‌صورت معمول 49 ns اعلام شده‌اند. مقاومت حرارتی اتصال به کیس نیز حداکثر 2.7 °C/W است.


حدود مجاز و نکات انتخاب ماسفت

حدود مجاز باید جدا از مشخصات عملکرد عادی بررسی شوند. جریان پیوسته درین حداکثر 26 A در دمای کیس 25°C و VGS برابر 10 V است؛ در دمای کیس 100°C این حد حداکثر 18 A خواهد بود. هر دو مقدار، ریتینگ حداکثر مطلق هستند و به‌معنای جریان کاری پیشنهادی برای همه مدارها نیستند.

حداکثر مطلق ولتاژ گیت به سورس برابر ±20 V است. محدوده دمای اتصال در ریتینگ حداکثر مطلق از 55- تا 175+ درجه سلسیوس اعلام شده و توان تلفاتی حداکثر 56 W در دمای کیس 25°C است. جریان درین پالسی نیز حداکثر 100 A بوده و به محدودیت دمای اتصال و شرایط پالس وابسته است.

تطبیق پارت‌نامبر و پکیج پیش از سفارش

پیش از خرید، پارت‌نامبر IRFZ34N و پکیج TO-220AB را با فهرست قطعات و جانمایی برد خود تطبیق دهید.


قیمت و خرید IRFZ34N

توکل الکترونیک با ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش مشتریان و واحدهای تأمین را پاسخ‌گویی می‌کند. برای ثبت سفارش، کافی است پارت‌نامبر، تعداد موردنیاز و اطلاعات ارسال را اعلام کنید.


سؤالات متداول درباره IRFZ34N

این قطعه در چه پکیجی عرضه می‌شود؟

این ماسفت در پکیج TO-220AB عرضه می‌شود. مشخصات نصب و جانمایی آن را پیش از مونتاژ با برد خود بررسی کنید.

مقاومت روشن درین به سورس چقدر است؟

مقاومت روشن درین به سورس حداکثر 0.040 Ω است. این مقدار در VGS=10 V و ID=16 A و با شرایط دمایی مشخص‌شده بیان شده است.

آیا جریان 26 A جریان کاری دائمی پیشنهادی است؟

خیر. این مقدار یک حد مجاز حداکثر مطلق در TC=25°C و VGS=10 V است. جریان واقعی باید با توجه به طراحی مدار، شرایط حرارتی و سایر حدود مجاز تعیین شود.


جمع‌بندی و ثبت سفارش IRFZ34N

این ماسفت با پکیج TO-220AB، ولتاژ شکست حداقل 55 V، مقاومت روشن حداکثر 0.040 Ω و شارژ کل گیت حداکثر 34 nC شناخته می‌شود. برای اطلاع از قیمت، موجودی و ثبت سفارش با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

IRFZ34N

پکیج

TO-220AB

مشخصات فنی

VDS: 55 V, ID: 26 A
